DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

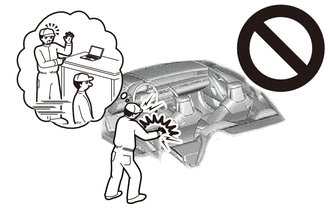

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

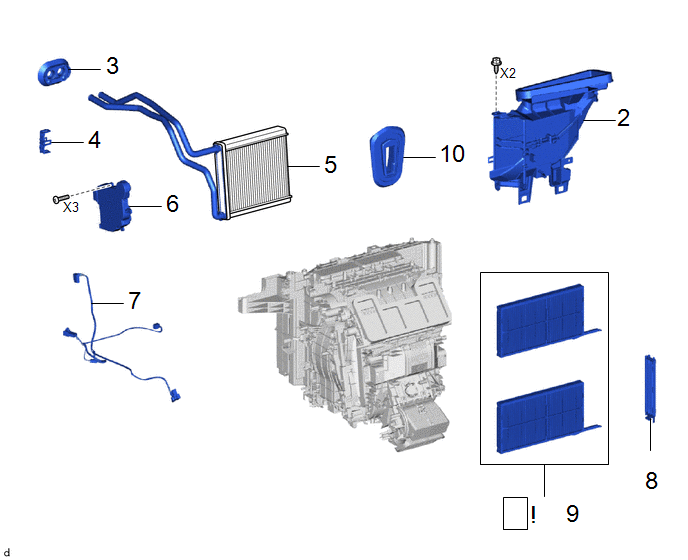

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

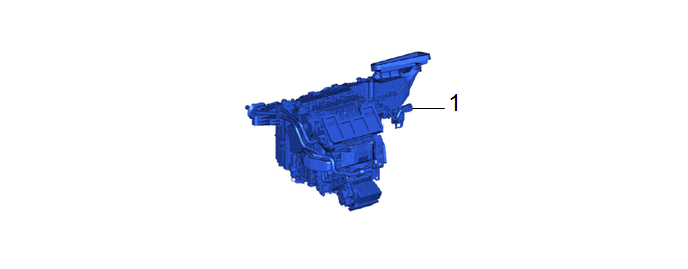

1 | ENSEMBLE DE BLOC DE CLIMATISATION |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |
87201 | - |
- | - |
|
3 | OEILLET DE TUYAU DE CHAUFFAGE |
88897M | - |
- | - |
|
4 | ATTACHE DE CHAUFFAGE |
87124B | - |
- | - |
|
5 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
87107A | - |
- | - |
|
6 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
87050C | - |
- | - |
|
7 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
82210K | - |
- | - |
|
8 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
88899M | - |
- | - |
|
9 | BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR |
- |
|
- | - |
|
10 | OEILLET DE TUYAU DE REFROIDISSEUR |
88897K | - |
- | - |
|

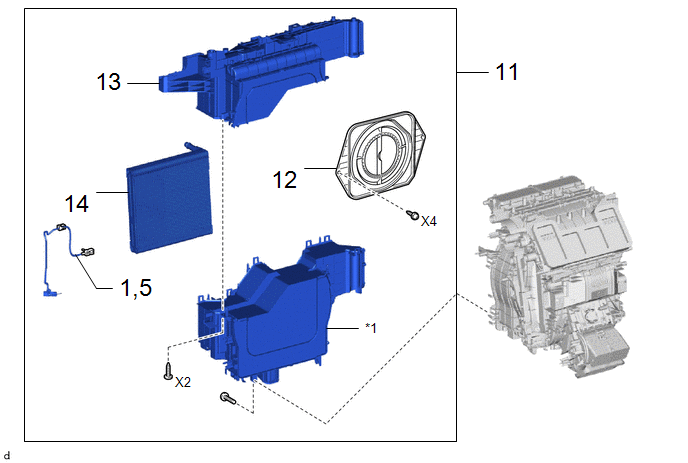

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
12 | ENSEMBLE DE BOITIER D'EVAPORATEUR |
- | - |
- | - |
|
13 | CARENAGE DE VENTILATEUR |
- | - |
- | - |
|
14 | BOITIER SUPERIEUR D'EVAPORATEUR |
- | - |
- | - |
|
1,5 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
88501 | - |
- | - |
|
16 | THERMISTANCE DE REFROIDISSEUR N° 1 |
88625 | - |
- | - |
|
*1 | BOITIER INFERIEUR D'EVAPORATEUR |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1
Cliquer ici
3. DEPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
Cliquer ici
4. DEPOSER L'ATTACHE DE CHAUFFAGE
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
Cliquer ici
7. DEPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
Cliquer ici
8. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
Cliquer ici
9. DEPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR
|
|
Cliquer ici |
10. DEPOSER L'OEILLET DE TUYAU DE REFROIDISSEUR
Cliquer ici
11. DEPOSER L'ENSEMBLE DE BOITIER D'EVAPORATEUR
Cliquer ici
12. DEPOSER LE CARENAGE DE VENTILATEUR
Cliquer ici
13. DEPOSER LE BOITIER SUPERIEUR D'EVAPORATEUR
Cliquer ici
14. DEPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
Cliquer ici

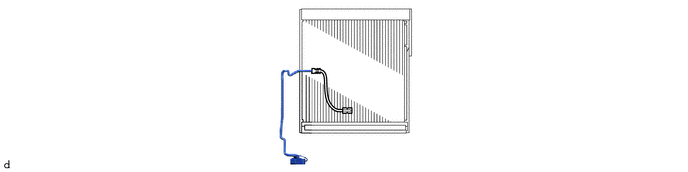

15. DEPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
