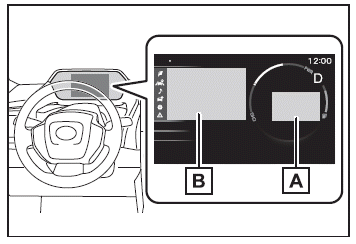

■ Affichage
Affiche une image lorsque les systèmes suivants sont en action et que l'icône de menu sélectionnée n'est pas :
En sélectionnant les diverses icônes de menu à l'écran multifonctionnel, vous pouvez afficher une grande variété d'informations en lien avec la conduite du véhicule.
Vous pouvez également utiliser l'écran multifonctionnel pour modifier la configuration d'affichage et les autres paramètres liés au véhicule.
Des messages d'alerte et des affichages contextuels apparaissent également dans certaines situations.
■ Icônes de menu
Pour afficher les icônes de menu, appuyez sur ou du sélecteur d'instrumentation.
Affichage des informations de conduite
Affichage des informations sur les systèmes d'aide à la conduite
Affichage asservi au système audio
Affichage des informations sur le véhicule
Affichage des configurations
Affichage des messages d'alerte
■ Écran à cristaux liquides
De petites taches ou des halos lumineux peuvent apparaître sur l'écran. Il s'agit d'un phénomène normal pour un écran à cristaux liquides, et il n'y a aucun problème à continuer à l'utiliser.
AVERTISSEMENT
■ Précautions d'utilisation pendant la conduite

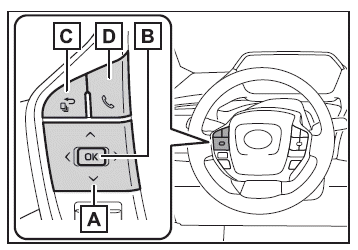

Vous utilisez le sélecteur d'instrumentation pour piloter l'écran multifonctionnel.
En lien avec le système mains libres, vous affichez l'émission ou la réception d'appel.
Pour plus de détails sur le système mains libres, consultez le "Manuel multimédia du propriétaire".
■ Éléments d'information

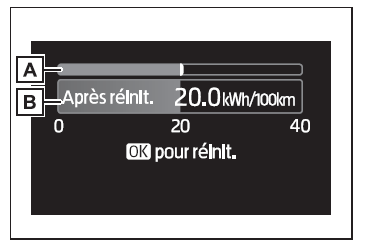

■ Consommation électrique
Utilisez les valeurs indiquées à titre de référence uniquement.
L'affichage de la consommation électrique est configurable par le menu .
Indique la consommation électrique moyenne depuis le démarrage du système VE.
Indique la consommation électrique moyenne depuis que vous avez rechargé le véhicule.
■ Consommation électrique
Elle est exprimée par une valeur numérique représentant la vitesse à laquelle l'énergie est consommée et correspondant à la consommation de carburant d'un véhicule mu par un moteur à essence. Dans cette voiture, le nombre de kilomètres parcourus par kilowatt/heure d'électricité (km/kWh) est indiqué dans chaque écran sous la forme "electricity cost".
■ Informations sur les systèmes d'aide à la conduite
Sélectionnez pour afficher l'état fonctionnel des systèmes suivants:
■ Affichage asservi au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes asservies au système de navigation:
Affichage asservi au système audio
Sélectionnez pour pouvoir faire votre choix à l'écran entre les sources audio ou les plages musicales avec le sélecteur d'instrumentation.
Vous pouvez configurer cette icône de menu pour qu'elle soit affichée/masquée, par le menu .
Affichage des informations sur le véhicule
■ Éléments d'information
■ Informations de parcours
Vous pouvez afficher verticalement 2 éléments que vous sélectionnez par l'option "Infos conduite" (vitesse moyenne, distance et temps total).
Les informations affichées varient selon la configuration choisie à "Type info cond." (depuis le démarrage du système ou entre les remises à zéro).
Utilisez les informations affichées à titre de référence uniquement.
Les éléments qui vont s'afficher sont les suivants.
- "Vitesse moy.": Indique la vitesse moyenne du véhicule depuis le démarrage du système VE*
- "Distance": Indique la distance parcourue depuis le démarrage du système VE*
- "Temps écoulé": Indique le temps écoulé depuis le démarrage du système VE*
*: Ces éléments sont remis à zéro chaque fois que vous arrêtez le système VE.
- "Vitesse moy.": Indique la vitesse moyenne du véhicule depuis la remise à zéro de l'affichage*
- "Distance": Indique la distance parcourue depuis la remise à zéro de l'affichage*
- "Temps écoulé": Indique le temps écoulé depuis la remise à zéro de l'affichage*
*: Pour remettre à zéro, affichez l'élément de votre choix puis appuyez longuement sur au sélecteur d'instrumentation.
■ Répartition du couple (sur modèles équipés)
Indique la motricité de chaque roue sur 6 niveaux compris entre 0 et 5.
■ Pression de gonflage des pneus
Affiche la pression de gonflage de chaque pneu.
■ Options qu'il est possible de configurer pour l'affichage de l'instrumentation
Sélectionnez pour changer la langue affichée.
Sélectionnez pour changer les unités de mesure affichées.
Affichage de la consommation électrique Sélectionnez pour alterner l'indication de la consommation électrique moyenne entre la moyenne du parcours et la moyenne totale.
Sélectionnez pour afficher/masquer l'affichage asservi au système audio.
Sélectionnez pour changer le contenu affiché pour les éléments suivants:
- Contenu affiché (modèles 4RM uniquement) Sélectionnez pour afficher/masquer l'affichage de la répartition du couple.
- Type d'informations de parcours Sélectionnez pour afficher les informations de parcours, au choix entre après le démarrage ou après la remise à zéro.
- Éléments d'information de parcours Sélectionnez pour choisir entre les éléments suivants le premier et le second à afficher dans les informations de parcours: vitesse moyenne du véhicule/distance/temps écoulé.
Sélectionnez pour configurer les éléments à afficher lorsque vous mettez le contacteur de démarrage sur arrêt.
Sélectionnez pour activer/désactiver les affichages contextuels pour chaque système concerné.
Vous pouvez régler l'année, le mois et le jour.
Sélectionnez pour réinitialiser la configuration d'affichage de l'instrumentation à la programmation d'usine.
■ Suspension de l'affichage des configurations
Pour modifier des configurations, stationnez le véhicule en lieu sûr.
NOTE
■ Pendant que vous configurez l'affichage
Pour éviter de décharger la batterie 12 V, veillez à ce que le système VE soit en marche pendant que vous configurez les options d'affichage.
Affiche des suggestions au conducteur dans les situations suivantes. Pour sélectionner une réponse à une suggestion affichée, utilisez le sélecteur d'instrumentation.
■ Suggestion d'allumer les projecteurs
Si le sélecteur d'éclairage est sur une position autre que ou et que le véhicule roule à 5 km/h (3 mph) ou plus depuis un certain temps alors qu'il fait sombre à l'extérieur, une suggestion s'affiche.
■ Suggestion d'éteindre les projecteurs
Si les projecteurs restent allumés alors que le contacteur de démarrage est sur arrêt depuis un certain temps, une suggestion s'affiche.
Lorsque le sélecteur d'éclairage est sur la position AUTO: La suggestion d'éteindre les projecteurs s'affiche.
Pour éteindre les projecteurs, sélectionnez "Oui".
Si la porte conducteur est ouverte alors que le contacteur de démarrage est sur arrêt, cette suggestion ne s'affiche pas.
■ Personnalisation
Vous pouvez activer/désactiver la fonction de suggestion.
