DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'actionneur de frein sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
*1: Nécessaire également après la permutation des pneus.
*2: Il n'est pas nécessaire d'effectuer cette procédure si la valve de pression des pneus et les émetteurs sont installés au même endroit. *3: Même si la pièce n'est pas remplacée, il est indispensable d'effectuer les procédures nécessaires indiquées après la repose. | |||
|
Pneus |
| Système de détection de pression des pneus |
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus) |
|
ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein)*3 |
Configuration de l'ECU (uniquement nécessaire après le remplacement) |
- |
|
|
Mettre à jour de la clé de sécurité de l'ECU (nécessaire uniquement après le remplacement) |
L'historique de commande de véhicule (RoB) est enregistré |
| |
|
|
| |
| Actionner le contacteur de frein de stationnement électrique (uniquement nécessaire après remplacement) |
Système de frein de stationnement électrique |
| |
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
L'apprentissage se termine lorsque le véhicule roule|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
| Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

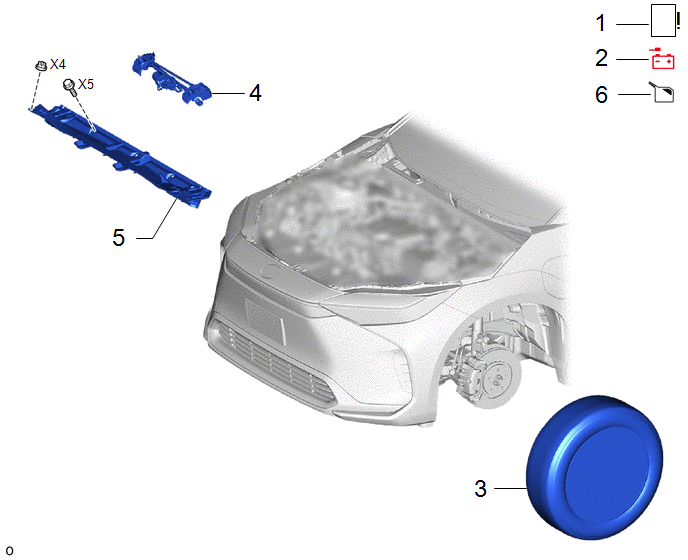

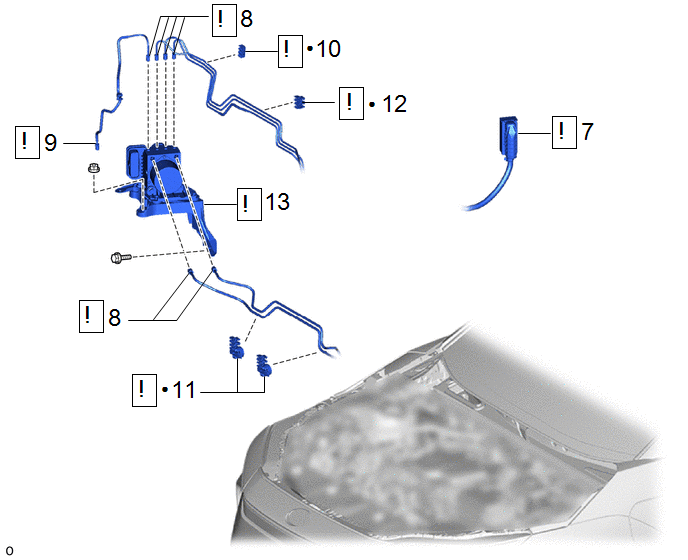

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ROUE AVANT DROITE |
- | - |
- | - |
|
4 | MOTEUR ET TRINGLERIE D'ESSUIE-GLACE |
- | - |
- | - |
|
5 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
|
6 | VIDANGER LE LIQUIDE DE FREIN |
- | - |
|
- |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
7 | CABLE PRINCIPAL DE COMPARTIMENT AVANT |
82111C |
|
- | - |
|
8 | CANALISATION DE FREIN |
- |
|
- | - |
|
9 | TUYAU DE FREIN AVANT N° 3 |
47313 |
|
- | - |
|
10 | ATTACHE DE TUYAU DE FREIN N° 3 |
47373B |
|
- | - |
|
11 | ATTACHE DE TUYAU DE FREIN N° 1 |
47371A |
|
- | - |
|
12 | ATTACHE DE TUYAU DE FREIN N° 4 |
47374B |
|
- | - |
|

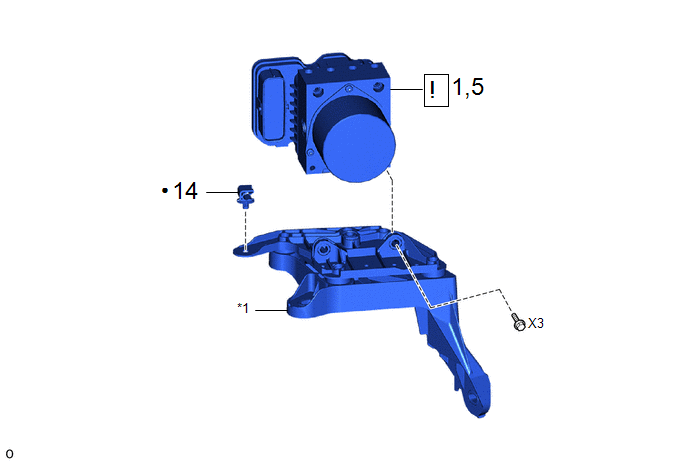

13 | ACTIONNEUR DE FREIN AVEC SUPPORT |
- |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
14 | ATTACHE DE TUYAU DE FREIN N° 5 |
47375 | - |
- | - |
|
1,5 | ENSEMBLE D'ACTIONNEUR DE FREINS |
44510 |
|
- | - |
|
*1 | ENSEMBLE DE SUPPORT D'ACTIONNEUR DE FREIN |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
|
REMARQUE: Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire. |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
.gif)
3. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
4. DEPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici
6. VIDANGER LE LIQUIDE DE FREIN
|
|
REMARQUE: Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement. |
7. DEBRANCHER LE CABLE PRINCIPAL DU COMPARTIMENT AVANT

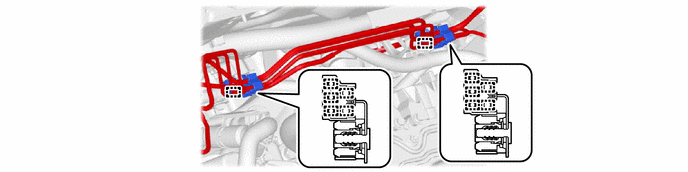

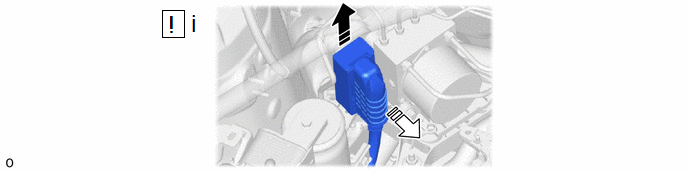

.png) |
Relâcher le levier de verrouillage |
 |
Débrancher le connecteur |
(1) Relâcher le levier de verrouillage et débrancher le connecteur de l'ensemble d'actionneur de frein.
REMARQUE:
Veiller à ne pas laisser le liquide de frein pénétrer dans le connecteur.
8. DEBRANCHER LA CANALISATION DE FREIN
|
|
REMARQUE:
|
|

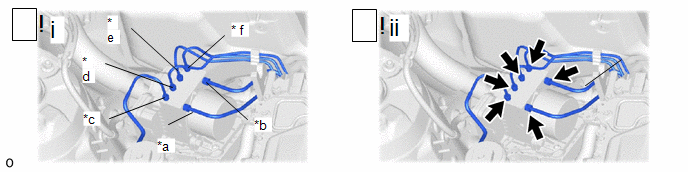

*a | En provenance de la 1ère chambre de l'ensemble de maître-cylindre de frein |
*b | En provenance de la 2ème chambre de l'ensemble de maître-cylindre de frein |
|
*c | Vers l'ensemble de cylindre de frein à disque avant droit |
* d | Vers l'ensemble de cylindre de frein à disque avant gauche |
|
* e | Vers l'ensemble de cylindre de frein à disque arrière droit |
* f | Vers l'ensemble de cylindre de frein à disque arrière gauche |
(1) Utiliser des étiquettes ou prendre des notes pour se rappeler des bons emplacements lors du rebranchement des canalisations de frein.
(2) A l'aide d'une clé à écrou de raccord, débrancher les 6 canalisations de frein de l'ensemble d'actionneur de frein.
9. DEBRANCHER LE TUYAU DE FREIN AVANT N° 3
|
|
REMARQUE:
|
(1) Libérer l'attache pour détacher le tuyau de frein avant n° 3 de l'attache de tuyau de frein n° 5.
(2) A l'aide d'une clé à écrou de raccord, débrancher le tuyau de frein avant n° 3 tout en maintenant le flexible avant à l'aide d'une clé.

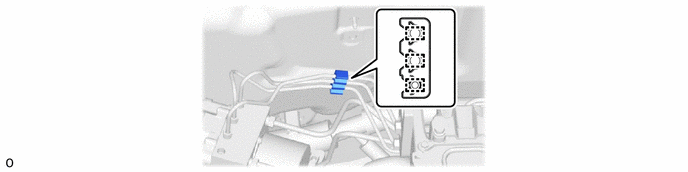

10. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 3
|
|
REMARQUE: Ne pas froisser ni endommager les canalisations de frein. |
11. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 1
|
|
REMARQUE: Ne pas froisser ni endommager les canalisations de frein. |

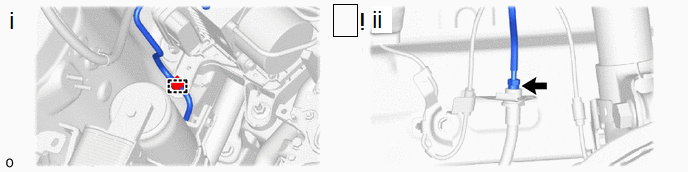

.png)

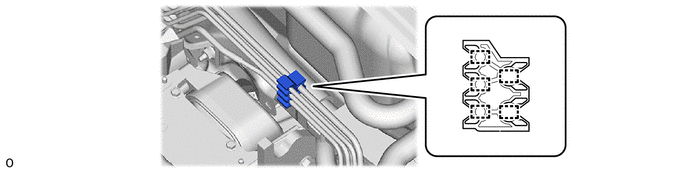

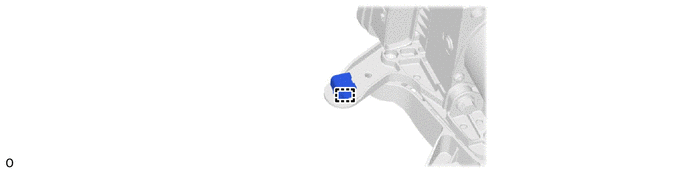

12. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 4
|
|
REMARQUE: Ne pas froisser ni endommager les canalisations de frein. |
.png)

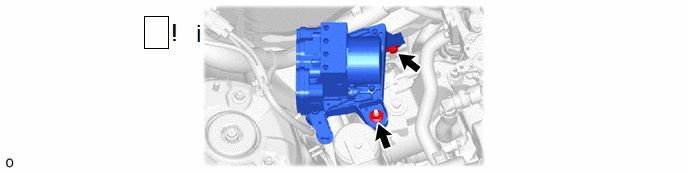

13. DEPOSER L'ACTIONNEUR DE FREIN AVEC SUPPORT

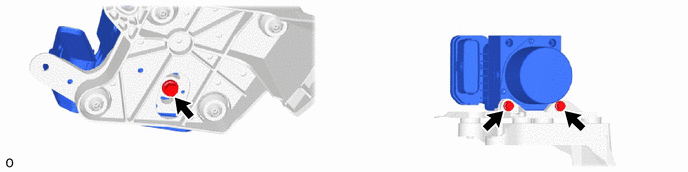

(1) Déposer l'écrou, le boulon et l'actionneur de frein avec support.
REMARQUE:
CONSEIL:
Déposer l'actionneur de frein avec support, tout en évitant les canalisations de frein.
14. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 5
15. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN
|
|
REMARQUE:
|
PosePose
POSE MESURE DE PRECAUTION/REMARQUE/CONSEIL
CONSEIL:
Un boulon sans couple de serrage prescrit figure dans le tableau des boulons standard.
