Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Après avoir remplacé l'ensemble d'actionneur de frein, s'assurer d'effectuer la configuration d'ECU et mettre à jour la clé de sécurité d'ECU.
• Après avoir effectué la procédure de configuration d'ECU et la procédure de mise à jour de la clé de sécurité d'ECU, veiller à effectuer la procédure d'initialisation lorsque le câble a été débranché puis rebranché sur la borne négative (-) de la batterie auxiliaire.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

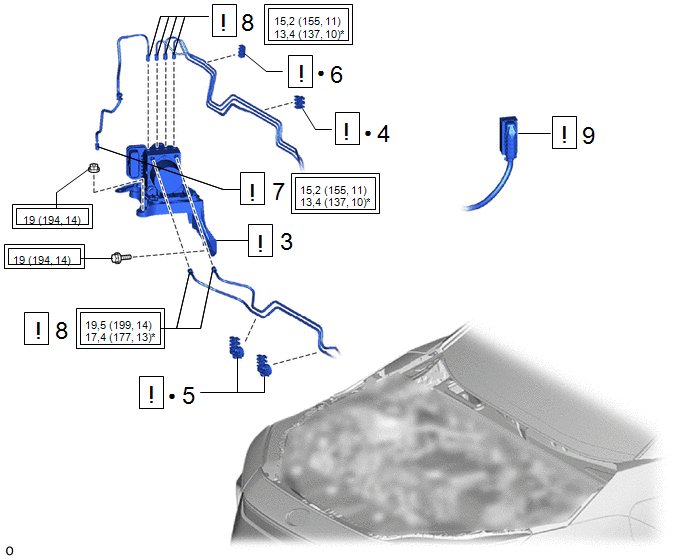

Procédure		N° de référence
1	ENSEMBLE D'ACTIONNEUR DE FREINS	44510		-	-
2	ATTACHE DE TUYAU DE FREIN N° 5	47375	-	-	-

*1	ENSEMBLE DE SUPPORT D'ACTIONNEUR DE FREIN	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable

Procédure		N° de référence
3	ACTIONNEUR DE FREIN AVEC SUPPORT	-		-	-
4	ATTACHE DE TUYAU DE FREIN N° 4	47374B		-	-
5	ATTACHE DE TUYAU DE FREIN N° 1	47371A		-	-
6	ATTACHE DE TUYAU DE FREIN N° 3	47373B		-	-
7	TUYAU DE FREIN AVANT N° 3	47313		-	-
8	CANALISATION DE FREIN	-		-	-
9	CABLE PRINCIPAL DE COMPARTIMENT AVANT	82111C		-	-

	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	*	A utiliser avec une clé à écrou pour raccord
●	Pièce non réutilisable	-	-

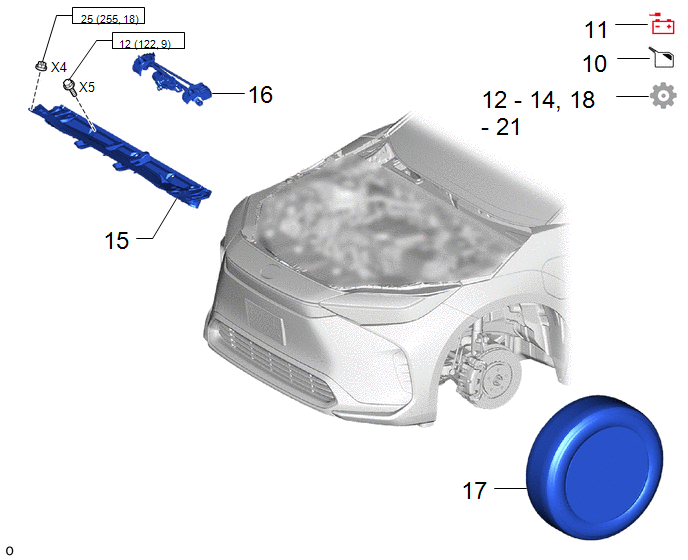

Procédure		N° de référence
10	REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN	-	-		-
11	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
12	EFFECTUER LA CONFIGURATION DE L'ECU	-	-	-
13	MISE A JOUR DE LA CLE DE SECURITE DE L'ECU	-	-	-
14	PURGER LE SYSTEME DE FREINAGE	-	-	-
1,5	SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT	55704B	-	-	-
16	MOTEUR ET TRINGLERIE D'ESSUIE-GLACE	-	-	-	-
17	ROUE AVANT DROITE	-	-	-	-
18	PROCEDER AU CALIBRAGE DU SYSTEME DE FREINAGE	-	-	-
19	EFFECTUER L'INITIALISATION	-	-	-
20	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-
21	VERIFIER ET SUPPRIMER LES DTC	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN

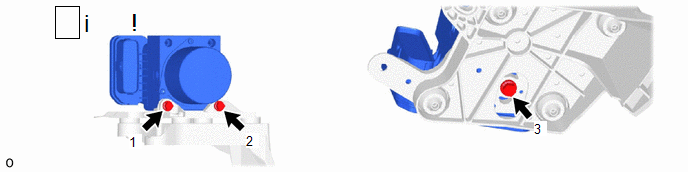

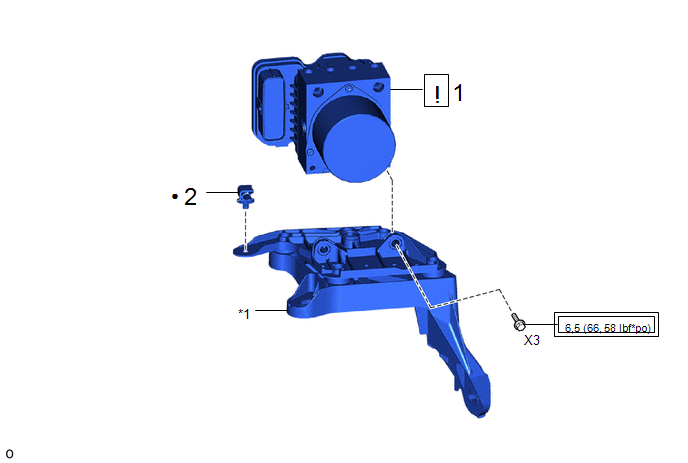

(1) Tout en contactant les 3 pièces de branchement de l'ensemble d'actionneur de frein et de l'ensemble de support d'actionneur de frein, reposer l'ensemble d'actionneur de frein sur l'ensemble de support d'actionneur de frein à l'aide des 3 boulons dans l'ordre indiqué sur le schéma.

Torque:

6,5 N·m {66 kgf·cm, 58 in·lbf}

REMARQUE:

• Ne pas déposer les bouchons d'orifice d'un actionneur de frein neuf avant de brancher les canalisations de frein car l'actionneur de frein est rempli de liquide de frein.
• Ne pas tenir l'ensemble d'actionneur de frein par le connecteur.
• Ne pas laisser tomber l'ensemble d'actionneur de frein en le transportant.

2. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 5

3. REPOSER L'ACTIONNEUR DE FREIN AVEC SUPPORT

(1) Reposer provisoirement l'actionneur de frein avec support à l'aide du boulon et de l'écrou.

REMARQUE:

• Ne pas froisser ni endommager les canalisations de frein.
• Veiller à ce qu'aucun corps étranger, tel que saleté ou poussière, ne pénètre dans les canalisations de frein par les points de branchement.
• Faire attention à empêcher le liquide de frein de pénétrer dans le connecteur.
• Ne pas tenir l'actionneur de frein avec support par le connecteur.
• Ne pas laisser tomber l'actionneur de frein avec support en le transportant.

CONSEIL:

Reposer provisoirement l'actionneur de frein avec support, tout en évitant les canalisations de frein.

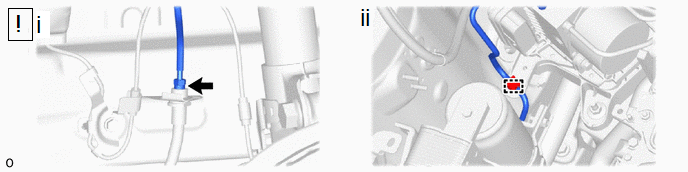

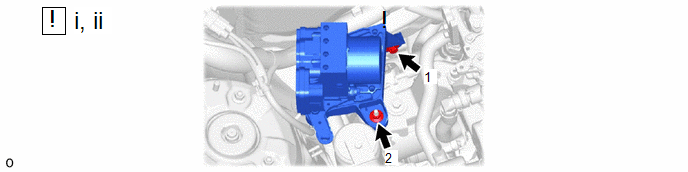

(2) Serrer le boulon et l'écrou dans l'ordre indiqué sur le schéma.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

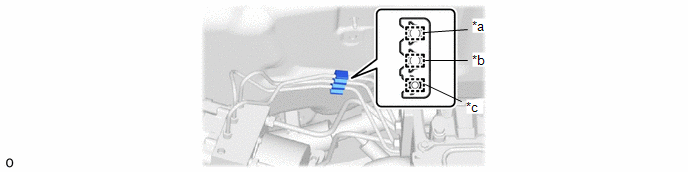

4. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 4

REMARQUE: Ne pas froisser ni endommager les canalisations de frein.

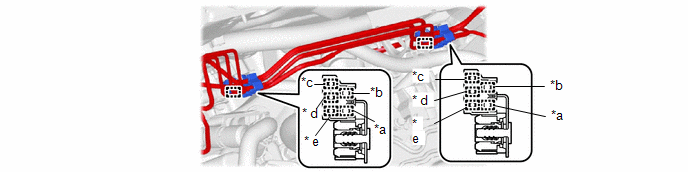

5. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 1

REMARQUE: Ne pas froisser ni endommager les canalisations de frein.

6. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 3

REMARQUE: Ne pas froisser ni endommager les canalisations de frein.

7. BRANCHER LE TUYAU DE FREIN AVANT N° 3

REMARQUE: Ne pas froisser ni endommager la canalisation de frein. Veiller à ce qu'aucun contaminant, de type saleté ou poussière, ne pénètre dans la canalisation de frein par les points de branchement.

(1) Serrer provisoirement le tuyau de frein avant n° 3 sur le flexible avant.

(2) Engager l'attache pour reposer provisoirement le tuyau de frein avant n° 3.

8. BRANCHER LA CANALISATION DE FREIN

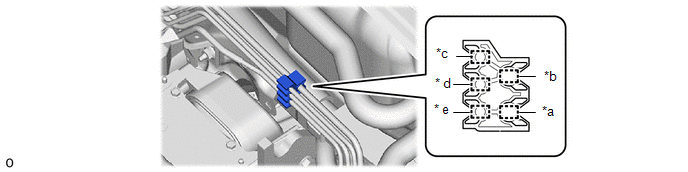

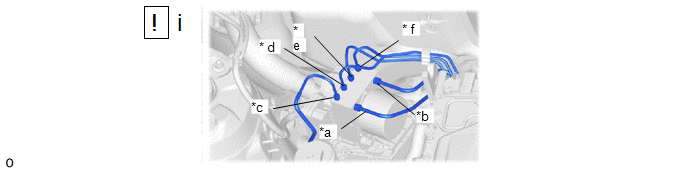

(1) Serrer provisoirement les 6 canalisations de frein à leur emplacement correct sur l'ensemble d'actionneur de frein comme indiqué sur le schéma.

REMARQUE:

• Ne pas froisser ni endommager les canalisations de frein.
• Veiller à ce qu'aucun contaminant, de type saleté ou poussière, ne pénètre dans les canalisations de frein par les points de branchement.

(1) A l'aide d'une clé à écrou de raccord, serrer complètement les 7 canalisations de frein.

Torque:

Couple de serrage prescrit (A) :

19,5 N·m {199 kgf·cm, 14 ft·lbf}

Couple de serrage spécifié (B) :

15,2 N·m {155 kgf·cm, 11 ft·lbf}

REMARQUE:

Ne pas froisser ni endommager les canalisations de frein.

CONSEIL:

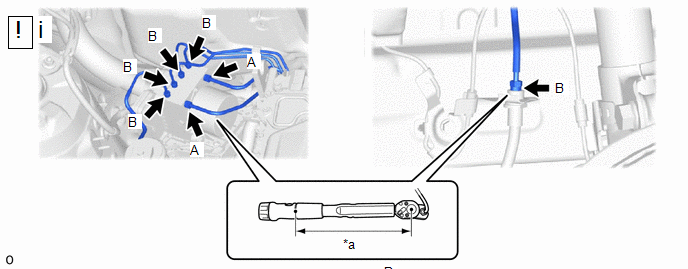

• Calculer la valeur de la clé dynamométrique pour modifier la longueur de bras de levier de la clé dynamométrique.

  Cliquer ici

• Pour le couple de serrage prescrit (A):

  En cas d'utilisation d'une clé à écrou de raccord (bras de levier de 20 mm (0,787 po)) + clé dynamométrique (bras de levier de 162 mm (6,38 po)):

  17,4 N*m (177 kgf*cm, 13 lbf*pi)

• Pour le couple de serrage prescrit (B):

  Lors de l'utilisation d'une clé à écrou de raccord (longueur de bras de levier de 22 mm (0,866 po)) + clé dynamométrique (longueur de bras de levier de 162 mm (6,38 po)):

  13,4 N*m (137 kgf*cm, 10 lbf*pi)

9. BRANCHER LE CABLE PRINCIPAL DE COMPARTIMENT AVANT

REMARQUE: S'assurer que le connecteur est bien verrouillé. S'assurer que le connecteur peut être raccordé librement. Eviter que de l'eau, de l'huile ou de la saleté ne pénètre dans le connecteur.

10. REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN

11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

12. EFFECTUER LA CONFIGURATION DE L'ECU

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de l'ensemble d'actionneur de frein est nécessaire.

Cliquer ici

13. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de l'ensemble d'actionneur de frein est nécessaire.

Cliquer ici

14. PURGER LE SYSTEME DE FREINAGE

Cliquer ici

15. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT

Cliquer ici

16. REPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE AVANT

Cliquer ici

17. REPOSER LA ROUE AVANT DROITE

Cliquer ici

18. PROCEDER AU CALIBRAGE DU SYSTEME DE FREINAGE

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de l'ensemble d'actionneur de frein est nécessaire.

Cliquer ici

19. EFFECTUER L'INITIALISATION

CONSEIL:

Le témoin de frein de stationnement clignote (rouge) lorsque le contacteur d'allumage est mis en position ON après le remplacement de l'ensemble d'actionneur de frein. Actionner l'ensemble de contacteur de frein de stationnement électrique pour désactiver le témoin de frein de stationnement.

Cliquer ici

20. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

21. VERIFIER ET SUPPRIMER LES DTC
