EMPLACEMENT DES PIECES
SCHEMA
|
*a | Avec système de chauffage de gicleur de lave-glace |
*b | Avec système d'essuie-glace automatique |
|

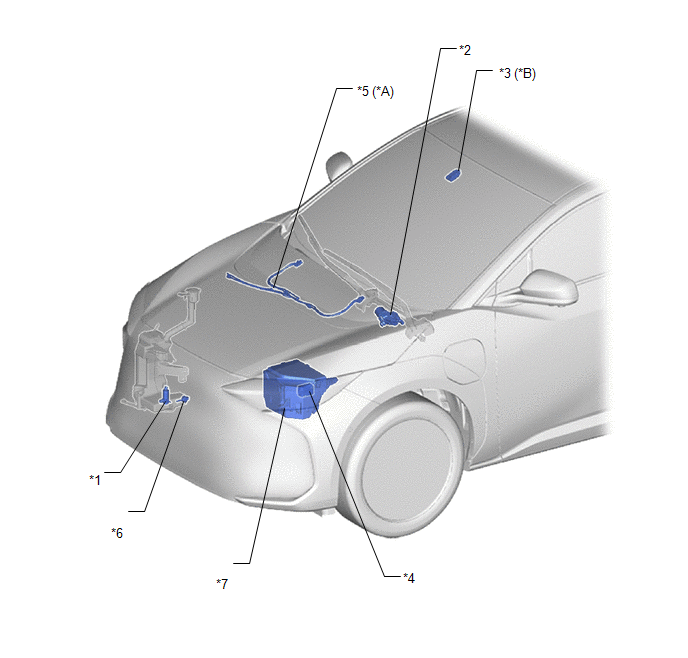

*1 | ENSEMBLE DE POMPE ET MOTEUR DE LAVE-GLACE AVANT |
*2 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
|
*3 | CAPTEUR DE PLUIE |
*4 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
|
*5 | ENSEMBLE DE DURITE ET DE GICLEUR DE LAVE-GLACE AVANT |
*6 | ENSEMBLE INTERRUPTEUR D'ALERTE DE NIVEAU |
|
*7 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR - RELAIS IGP N° 1 - FUSIBLE WIPER - FUSIBLE WASHER - FUSIBLE ECU-DC/DC (avec système de chauffage de gicleur de lave-glace) |
- | - |
SCHEMA
|

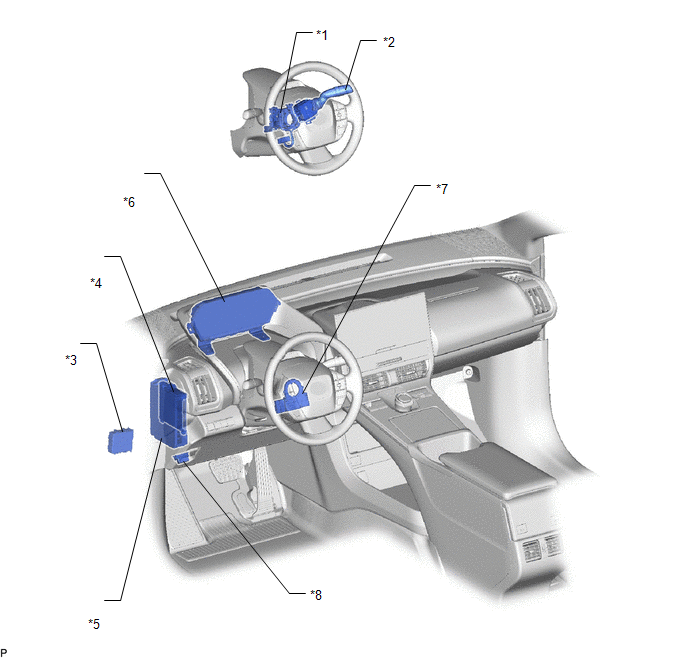

*1 | LOGEMENT DE CONTACTEUR AU VOLANT |
*2 | ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
|
*3 | ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - RELAIS IGR N° 2 (avec système d'essuie-glace automatique ou avec système de chauffage de gicleur de lave-glace) - FUSIBLE ECU-IGR N° 2 (avec système d'essuie-glace automatique ou avec système de chauffage de gicleur de lave-glace) |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*7 | CAPTEUR D'ANGLE DE BRAQUAGE |
*8 | DLC3 |
