Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

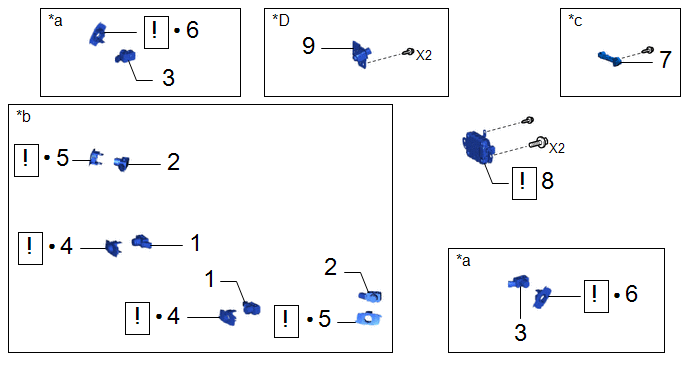

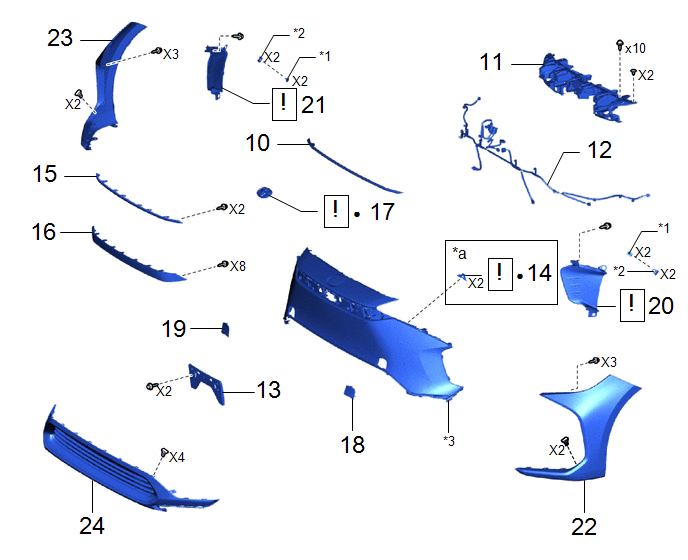

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure

N° de référence

1

CAPTEUR A ULTRASONS CENTRAL AVANT

89341L

-

-

-

2

CAPTEUR A ULTRASONS D'ANGLE AVANT

89341K

-

-

-

3

CAPTEUR A ULTRASONS LATERAL AVANT

89341M

-

-

-

4

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT

89C48E

-

-

5

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT

89C48D

-

-

6

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL AVANT

89C48F

-

-

7

ANTENNE DE CLE ELECTRONIQUE

89997

-

-

-

8

ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

88211B

-

-

9

ENSEMBLE DE CAMERA DE TELEVISION AVANT

86790B

-

-

-

*a

Avec stationnement avancé

*b

Avec système de freinage d'aide au stationnement

*c

Avec fonction de stationnement avancé (commande à distance)

*D

Avec système de moniteur de vision panoramique

Pièce non réutilisable

-

-

Procédure

N° de référence

10

JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT

53395E

-

-

-

11

SUPPORT DE CALANDRE

53115B

-

-

-

12

CABLE DE COMPARTIMENT AVANT N° 4

82114C

-

-

-

13

SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT

52114A

-

-

-

14

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS

-

-

-

1,5

MOULURE DE CALANDRE N° 1

53121H

-

-

-

16

GARNISSAGE DE CALANDRE

53141C

-

-

-

17

EMBLEME DE CALANDRE (OU DE PANNEAU AVANT)

75311

-

-

18

CACHE D'ORIFICE DE BRAS DE PARE-CHOCS AVANT GAUCHE

53286C

-

-

-

19

CACHE D'ORIFICE DE BRAS DE PARE-CHOCS AVANT DROIT

53285J

-

-

-

20

CONDUITE D'ADMISSION D'AIR GAUCHE

52822

-

-

21

CONDUITE D'ADMISSION D'AIR DROITE

52821

-

-

22

EXTENSION DE PARE-CHOCS AVANT GAUCHE

52113D

-

-

-

23

EXTENSION DE PARE-CHOCS AVANT DROITE

52112D

-

-

-

24

SOUS-ENSEMBLE DE CALANDRE INFERIEURE

53102A

-

-

-

*a

Avec système de freinage d'aide au stationnement

-

-

*1

AGRAFE DE MAINTIEN DE GOUPILLE

*2

DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

*3

BOUCLIER DE PARE-CHOCS AVANT

-

-

Pièce non réutilisable

-

-

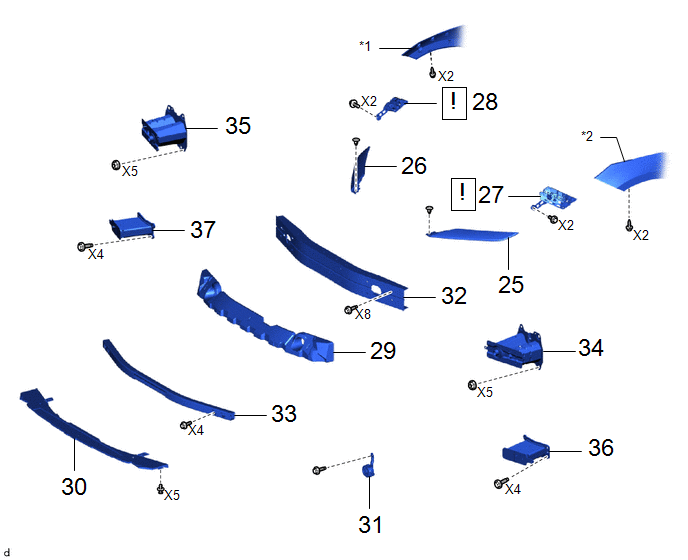

Procédure

N° de référence

25

CACHE DE PHARE GAUCHE

53182E

-

-

-

26

CACHE DE PHARE DROIT

53181E

-

-

-

27

DISPOSITIF DE RETENUE LATERAL GAUCHE DE PARE-CHOCS AVANT

52536

-

-

28

DISPOSITIF DE RETENUE LATERAL DROIT DE PARE-CHOCS AVANT

52535

-

-

29

ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

52614

-

-

-

30

AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT

52618

-

-

-

31

ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2

86570A

-

-

-

32

SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT

52021

-

-

-

33

SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2

52029C

-

-

-

34

SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT GAUCHE

52146B

-

-

-

35

SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT DROIT

52145C

-

-

-

36

SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT GAUCHE

52103A

-

-

-

37

SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT DROIT

52102F

-

-

-

*1

SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE

*2

SOUS-ENSEMBLE DE MOULURE D'AILE AVANT GAUCHE

PROCÉDURE

1. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL AVANT (avec système de freinage d'aide au stationnement)

Cliquer ici

2. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE AVANT (avec système de freinage d'aile au stationnement)

Cliquer ici

3. DEPOSER LE CAPTEUR A ULTRASONS LATERAL AVANT (avec stationnement avancé)

Cliquer ici

4. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT (avec système de freinage d'aide au stationnement)

Cliquer ici

5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT (avec système de freinage d'aide au stationnement)

Cliquer ici

6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL AVANT (avec stationnement avancé)

Cliquer ici

7. DEPOSER L'ANTENNE DE CLE ELECTRONIQUE (avec fonction de stationnement avancé (commande à distance))

Cliquer ici

8. DEPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

Cliquer ici

9. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION GAUCHE (avec système de moniteur panoramique)

Cliquer ici

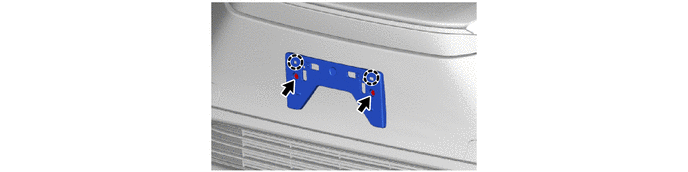

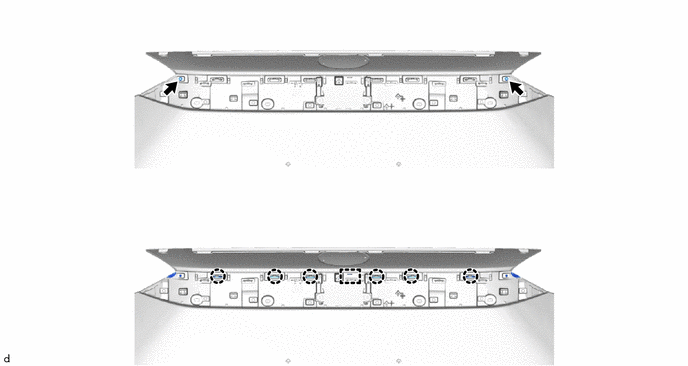

10. DEPOSER LE JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT

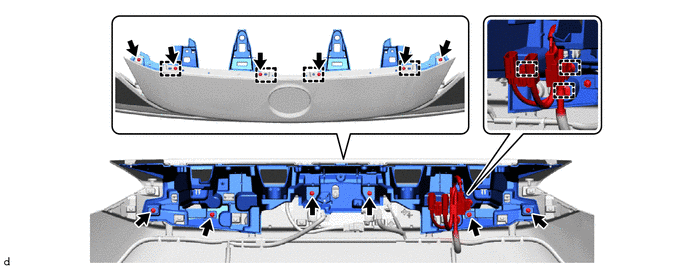

11. DEPOSER LE SUPPORT DE PROTECTION DE CALANDRE

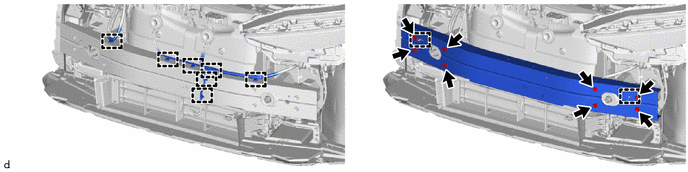

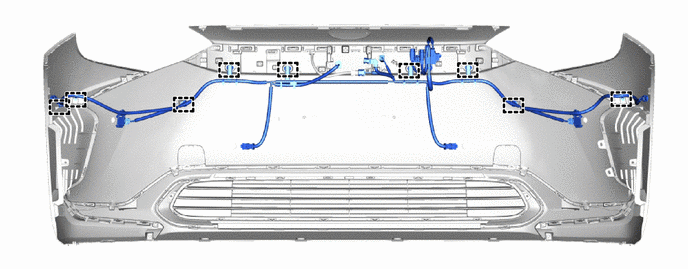

12. DEPOSER LE CABLE DE COMPARTIMENT AVANT N° 4

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

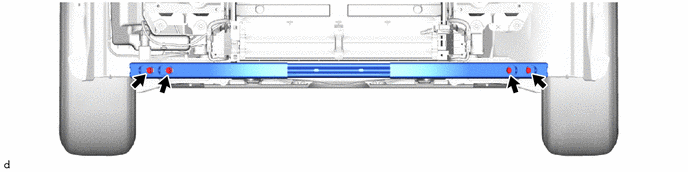

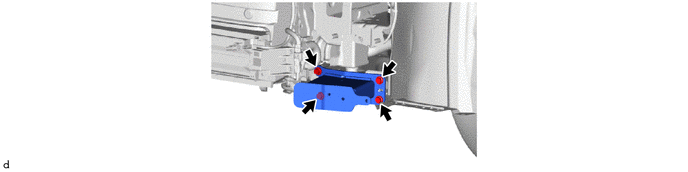

13. DEPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT

14. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS (avec système de freinage d'aide au stationnement)

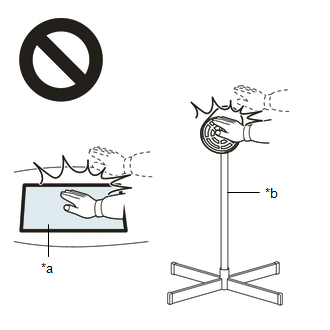

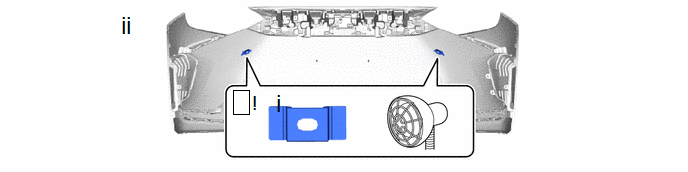

(1) A l'aide d'une lampe chauffante, chauffer les 2 dispositifs de retenue de capteur à ultrasons.

Température de chauffage

Elément

Température

Elément

Température

Dispositif de retenue de capteur à ultrasons

20 à 30°C (68 à 86°F)

-

-

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement le dispositif de retenue de capteur à ultrasons.

(2) Déposer les 2 dispositifs de retenue de capteur à ultrasons.

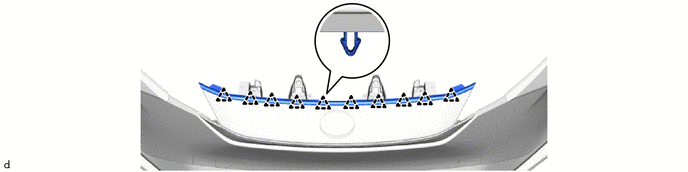

15. DEPOSER LA MOULURE DE CALANDRE N° 1

16. DEPOSER LE GARNISSAGE DE CALANDRE

17. DEPOSER L'EMBLEME DE CALANDRE (OU DE PANNEAU AVANT)

*a

Goupille de position

-

-

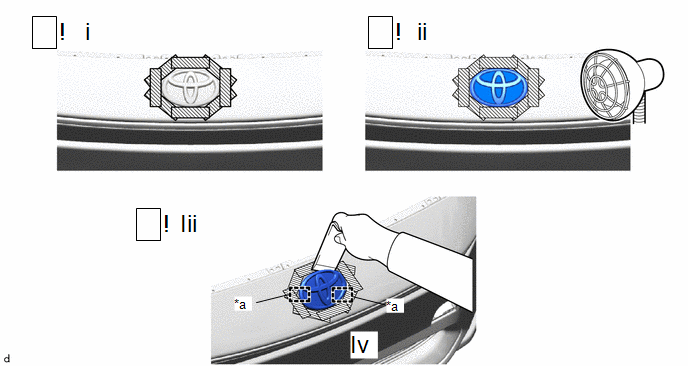

(1) Appliquer du ruban adhésif de protection autour de l'emblème de calandre (ou de panneau avant) comme indiqué sur le schéma.

(2) A l'aide d'une lampe chauffante, chauffer l'emblème de calandre (ou de panneau avant).

Température de chauffage

Elément

Température

Elément

Température

Emblème de calandre (ou de panneau avant)

20 à 30°C (68 à 86°F)

-

-

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'emblème de calandre (ou de panneau avant).

(3) A l'aide d'un extracteur de moulure D, détacher le ruban adhésif double face et libérer les goupilles de position pour déposer l'emblème de calandre (ou de panneau avant).

(4) Déposer le ruban adhésif de protection.

18. DEPOSER LE CACHE D'ORIFICE GAUCHE DE BRAS DE PARE-CHOCS AVANT

19. DEPOSER LE CACHE D'ORIFICE DE PARE-CHOCS DROIT

(a) Procéder de la même manière que pour le côté gauche.

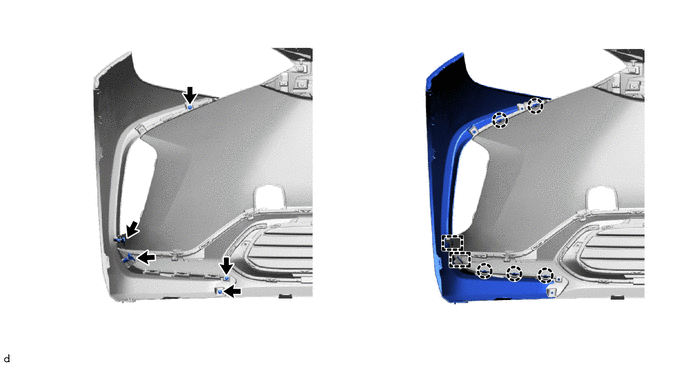

20. DEPOSER LA CONDUITE D'ADMISSION D'AIR GAUCHE

*1

Dispositif de retenue d'aile avant

*2

Agrafe de maintien d'axe

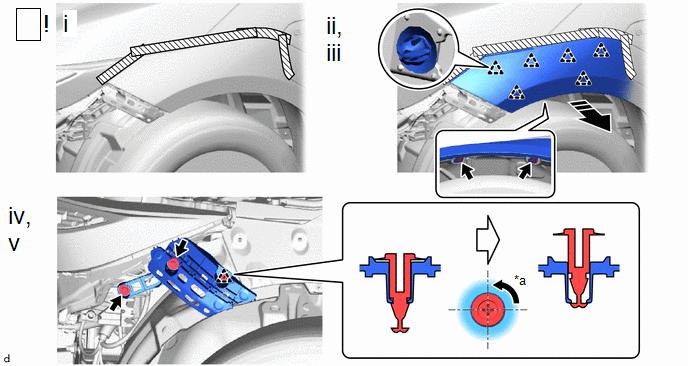

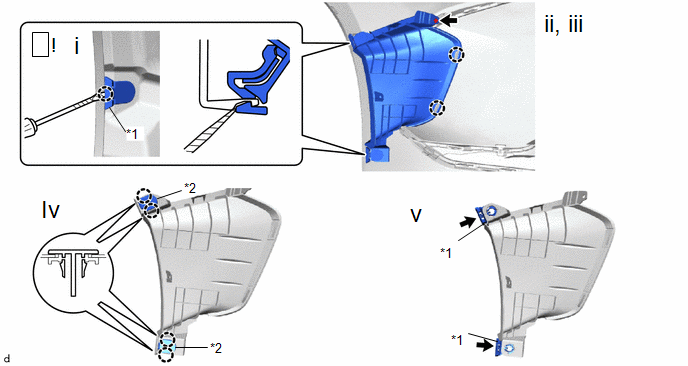

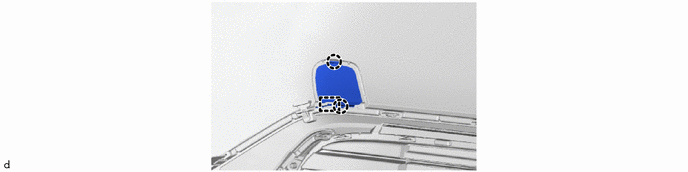

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour détacher les 2 dispositifs de retenue de doublure d'aile avant.

(2) Déposer la vis.

(3) Libérer les griffes pour déposer la conduite d'admission d'air gauche.

(4) Libérer les griffes pour déposer les 2 agrafes de maintien de goupille.

(5) Déposer les 2 dispositifs de retenue de doublure d'aile avant.

21. DEPOSER LA CONDUITE D'ADMISSION D'AIR DROITE

(a) Procéder de la même manière que pour le côté gauche.

22. DEPOSER L'EXTENSION GAUCHE DE PARE-CHOCS AVANT

23. DEPOSER L'EXTENSION DROITE DE PARE-CHOCS AVANT

(a) Procéder de la même manière que pour le côté gauche.

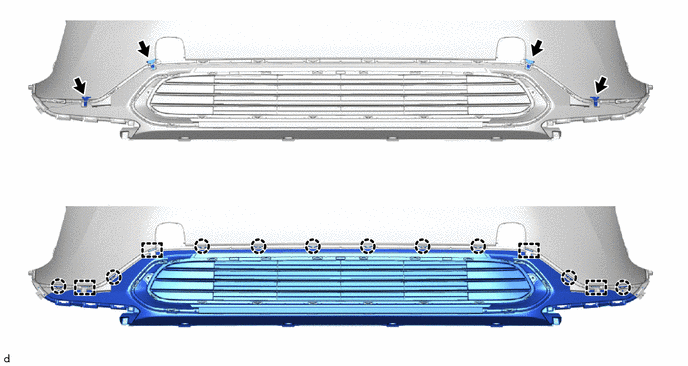

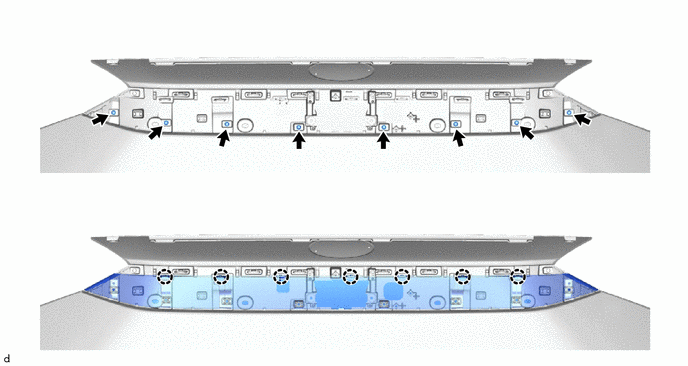

24. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE INFERIEURE DE RADIATEUR

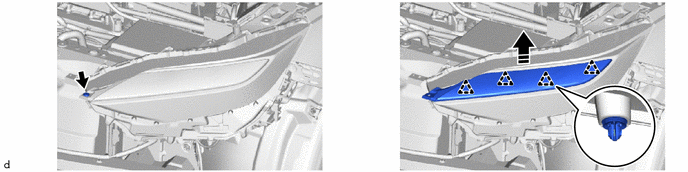

25. DEPOSER LE CACHE DE PHARE GAUCHE

Déposer dans ce sens

-

-

26. DEPOSER LE CACHE DE PHARE DROIT

(a) Procéder de la même manière que pour le côté gauche.

27. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE

*a

90°

-

-

Tourner

Déposer dans ce sens

(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure d'aile avant gauche, comme indiqué sur le schéma.

(2) Déposer les 2 vis.

(3) Libérer les agrafes pour détacher le sous-ensemble de moulure d'aile avant, comme indiqué sur le schéma.

(4) Retirer les 2 boulons.

(5) Libérer la griffe pour déposer le dispositif de retenue latéral de pare-chocs avant gauche, comme indiqué sur le schéma.

28. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

29. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

30. DEPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT

31. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2

Cliquer ici

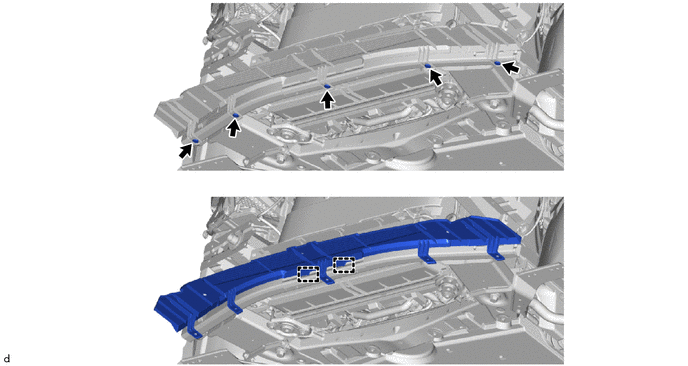

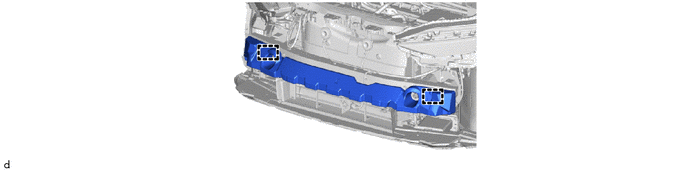

32. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT

33. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2

34. DEPOSER LE SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT GAUCHE

35. DEPOSER LE SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

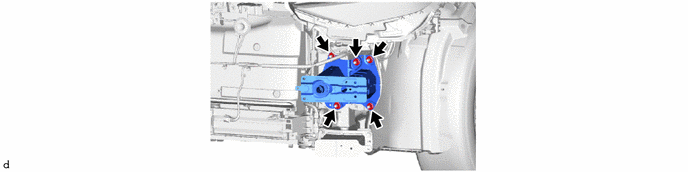

36. DEPOSER LE SOUS-ENSEMBLE D'EXTENSION GAUCHE DE PARE-CHOCS AVANT

37. DEPOSER LE SOUS-ENSEMBLE D'EXTENSION DROITE DE PARE-CHOCS AVANT

(a) Procéder de la même manière que pour le côté gauche.
