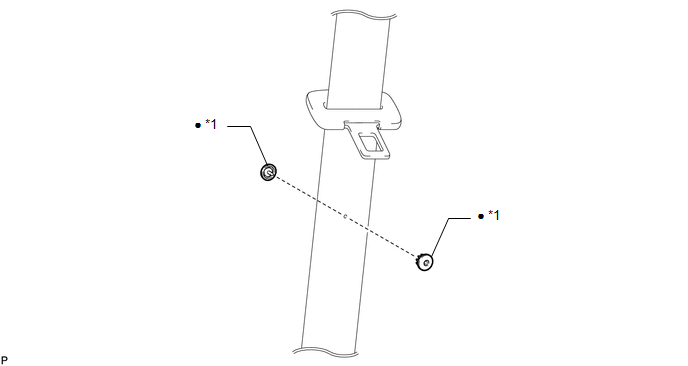

*1 | BUTEE DE LANGUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Remplacement
REMPLACEMENT
PROCÉDURE
1. DEPOSER LA BUTEE DE LANGUETTE
| (a) Faire glisser la languette au dessus de la position de repose de la butée de languette et la maintenir provisoirement avec du ruban adhésif. |
|
(b) Eliminer toute pièce de la butée de languette d'origine dans la sangle de ceinture de sécurité à l'aide d'une pince.
REMARQUE:
Veiller à ne pas endommager la sangle de ceinture de sécurité pendant la réparation.
2. REPOSER LA BUTEE DE LANGUETTE

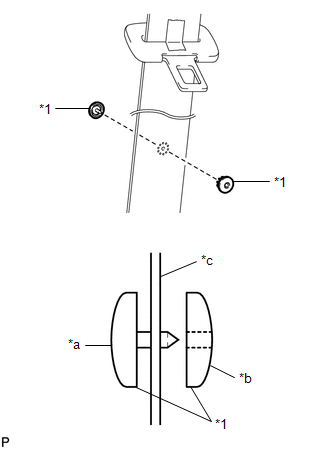

| (a) Placer une butée de languette neuve dans l'orifice de la sangle de ceinture de sécurité. CONSEIL: Vérifier que le sens de pose de la butée de languette est comme indiqué sur le schéma. |
|

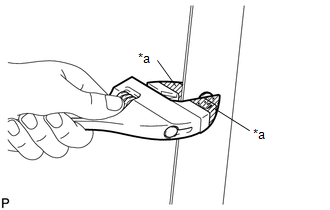

| (b) Maintenir la butée de languette dans l'orifice de la sangle de ceinture de sécurité à l'aide d'une clé à molette, et tourner la vis de réglage de la clé à molette à la main afin de comprimer la butée de languette. REMARQUE:
CONSEIL: Mettre du ruban adhésif sur les mors de la clé à molette avant de l'utiliser. |
|

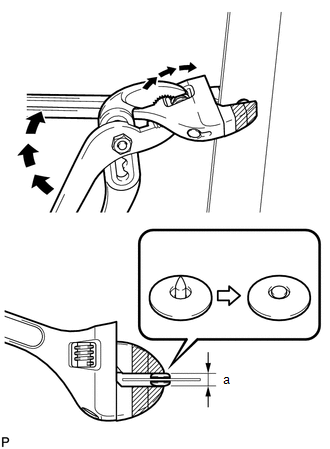

| (c) Lorsque la vis de réglage de la clé à molette ne peut plus être tournée à la main, serrer la vis de réglage à l'aide d'une pince pour joints réglable jusqu'à ce que l'épaisseur de la butée de languette soit de 4,5 à 5,0 mm (0,177 à 0,197 po). (Se reporter aux schémas) Jeu standard
|
|

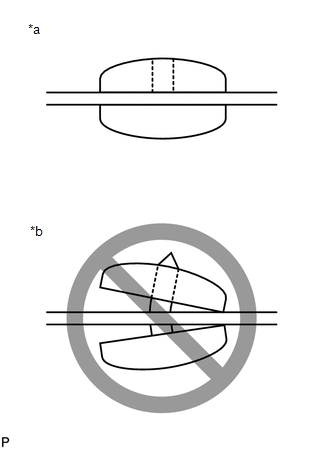

| (d) Vérifier que la goupille du côté mâle de la butée de languette s'est écartée de façon uniforme dans l'orifice de la pièce femelle et est fermement maintenue à la sangle de ceinture de sécurité. (Se reporter aux schémas) |
|
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de référence
1 ENSEMBLE DE POMPE ET MOTEUR DE LAVE-GLACE AVANT
85310 -
- -
2 AJOUTER DU LIQUIDE DE LAVE-GLACE
- -
- ...
Data List/active Test
DATA LIST/ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.
