DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

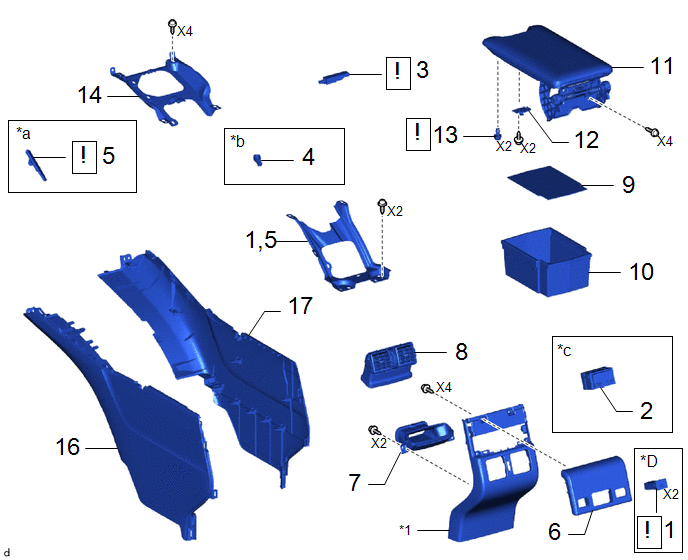

PIECES CONSTITUTIVES (DEMONTAGE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | PRISE DE CHARGEUR USB N° 2 |
85532C |
|
- | - |
2 | CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE |
84751R | - |
- | - |
3 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2 |
899A0A |
|
- | - |
4 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 |
81080N | - |
- | - |
5 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE |
890G0 |
|
- | - |
6 | PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
58921A | - |
- | - |
7 | CONDUITE DE BOITIER DE CONSOLE N° 3 |
58863A | - |
- | - |
8 | ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE |
58860A | - |
- | - |
9 | TAPIS DU BOITIER DE CONSOLE |
58815B | - |
- | - |
10 | POCHE DE BOITIER DE CONSOLE |
58825A | - |
- | - |
11 | ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE |
58920A | - |
- | - |
12 | SOUS-ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE |
58908A | - |
- | - |
13 | COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE |
58959B |
|
- | - |
14 | DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE N° 9 |
- | - |
- | - |
1,5 | DISPOSITIF DE RETENUE DE SERRURE DE PORTE DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
16 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
58816D | - |
- | - |
17 | INSERT DE BOITIER DE CONSOLE AVANT N° 2 |
58817A | - |
- | - |
*a | Avec système de clé numérique |
*b | Avec éclairage |
*c | Avec système de chauffage de siège |
*D | Avec chargeur USB |
*1 | PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- | - |
PROCÉDURE
1. DEPOSER LA PRISE DE CHARGEUR USB N° 2 (avec chargeur USB)
Cliquer ici |
2. DEPOSER LE CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE (avec système de chauffage de siège)
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2
Cliquer ici |
4. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (avec éclairage)
Cliquer ici
5. DEPOSER L'ENSEMBLE DE RECEPTEUR BLE DE CLE NUMERIQUE INTERIEUR (avec système de clé numérique)
Cliquer ici |

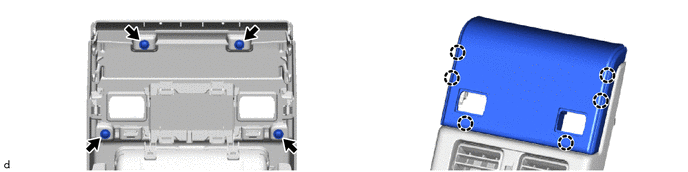

6. DEPOSER LE PANNEAU SUPERIEUR DE CONSOLE ARRIERE

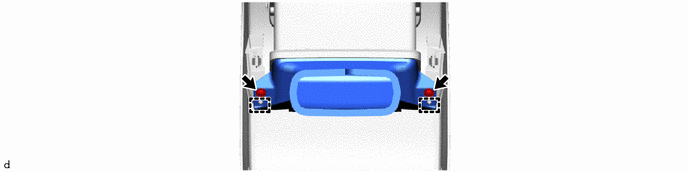

7. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 3

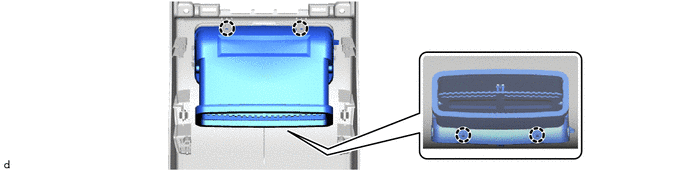

8. DEPOSER L'ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE

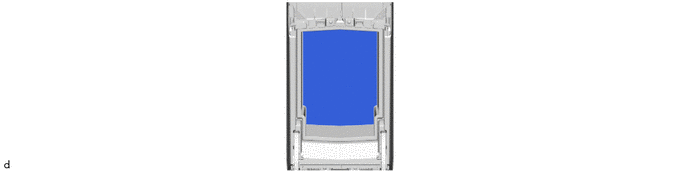

9. DEPOSER LE TAPIS DU BOITIER DE CONSOLE

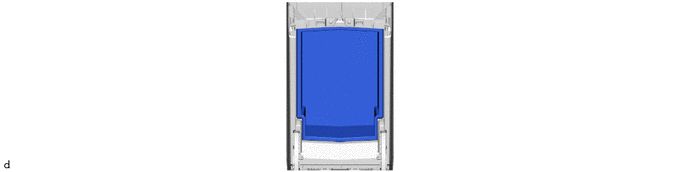

10. DEPOSER LA POCHE DE BOITIER DE CONSOLE

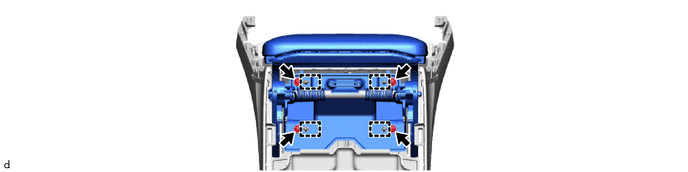

11. DEPOSER L'ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE

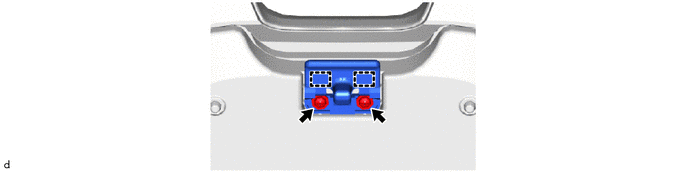

12. DEPOSER LE SOUS-ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE
13. DEPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE
Déposer dans ce sens | - |
- |

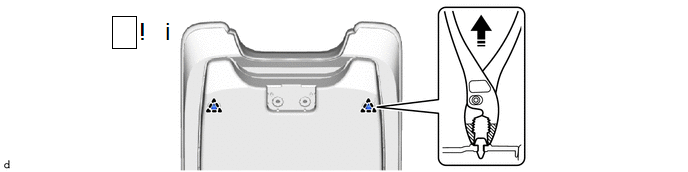

(1) A l'aide d'une pince dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les agrafes pour déposer les 2 coussinets de porte de compartiment de console, comme indiqué sur le schéma.

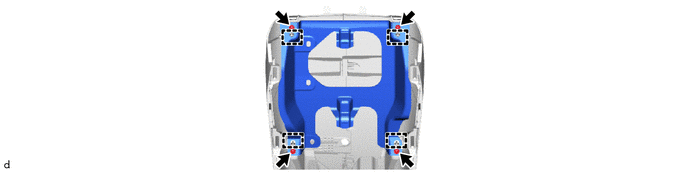

14. DEPOSER LE DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE N° 9

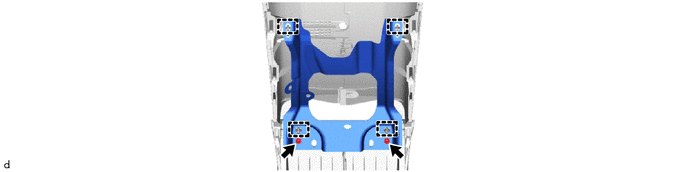

15. DEPOSER LE DISPOSITIF DE RETENUE DE SERRURE DE PORTE DE COMPARTIMENT DE CONSOLE

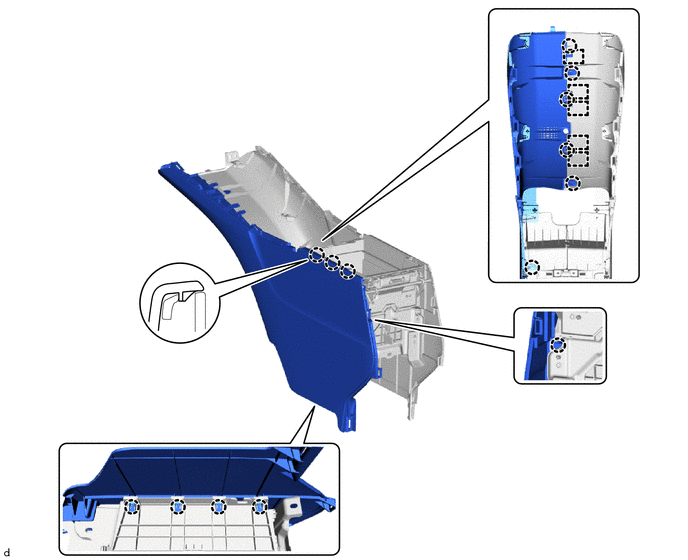

16. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1

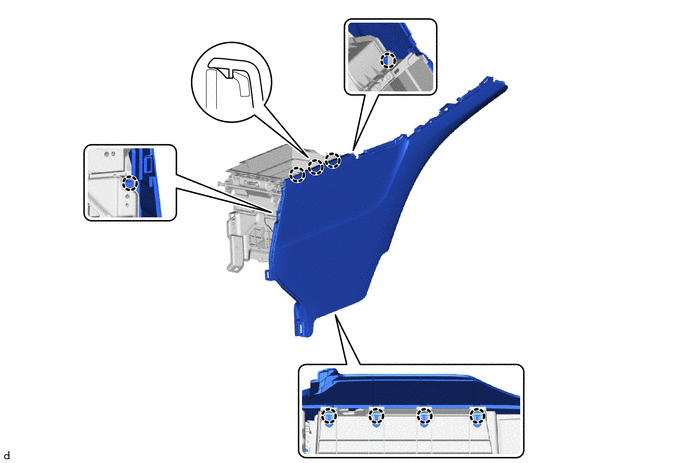

17. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 2
