Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte avant, sont indiquées ci-dessous.

Procédure nécessaire après la dépose/la repose/le remplacement de pièces

Pièce remplacée ou procédure effectuée

Procédure requise

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée

Lien

*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose.

Ensemble de capteur d'airbag*1

Configuration de l'ECU (uniquement nécessaire après le remplacement)

L'historique de commande de véhicule (RoB) est enregistré

Mettre à jour de la clé de sécurité de l'ECU (nécessaire uniquement après le remplacement)

L'historique de commande de véhicule (RoB) est enregistré

Noter le VIN/numéro d'identification du véhicule (uniquement nécessaire après le remplacement)

-

Activer les informations de caractéristiques (uniquement nécessaires après le remplacement)

-

Calibrage du point zéro (système de classification d'occupant) (uniquement nécessaire après le remplacement)

  • Système de classification d'occupant
  • Témoin ON/OFF d'airbag de passager
  • Système d'airbag (côté passager avant)
  • Système de rappel de ceinture de sécurité (côté passager avant)

Effectuer la procédure "Calibration"

  • Les DTC sont enregistrés
  • Le témoin ABS s'allume
  • Le témoin du système de freinage (témoin jaune) s'allume
  • Le témoin de dérapage s'allume
  • Le système de freinage à commande électronique ne fonctionne pas correctement

  • Ensemble de rétroviseur extérieur gauche*1
  • Ensemble de rétroviseur extérieur droit*1

Réglage de vision de caméra de télévision latérale

Système de moniteur de vision panoramique

Système de freinage d'aide au stationnement

Avance du stationnement (avec stationnement avancé)

  • Sous-ensemble de lève-vitre de porte avant gauche*1
  • Sous-ensemble de lève-vitre de porte avant droit*1
  • Sous-ensemble de vitre de porte avant gauche*1
  • Sous-ensemble de vitre de porte avant droite*1
  • Coulisseau de vitre de porte avant gauche*1
  • Coulisseau de vitre de porte avant droite*1

Initialiser le système de commande de lève-vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction de commande à distance
  • Fonctionnement sans clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonction associée à la clé
  • Fonction d'alerte d'ouverture de vitre
  • Fonction anticrochet
  • Fonction antipincement

CONSEIL:

Lorsque le câble est débranché/rebranché de la borne de batterie, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

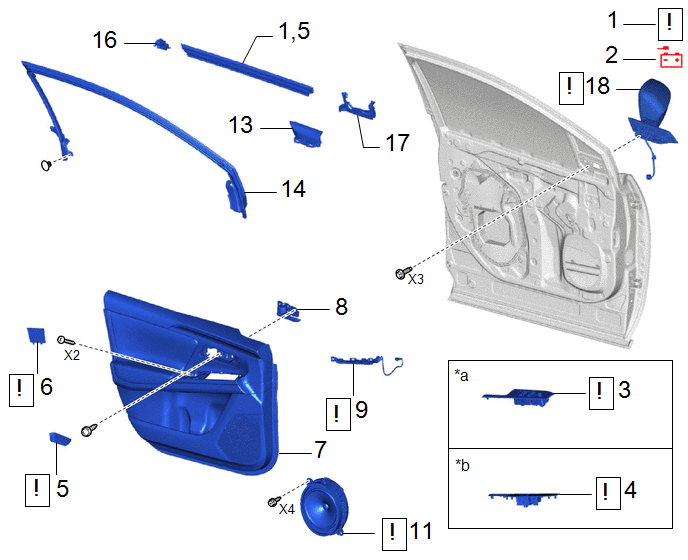

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure

N° de référence

1

MESURES DE PRECAUTION

-

-

-

2

DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

-

-

-

-

3

ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT

-

-

-

4

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT

-

-

-

5

GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

69278B

-

-

6

CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT

67832A

-

-

7

SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

67602

-

-

-

8

SOUS ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

69206B

-

-

-

9

ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT

81080E

-

-

10

ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

86160

-

-

11

GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

67492A

-

-

-

12

DETACHER LE BOURRELET DE PORTE AVANT

67862

-

-

-

13

BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

68172A

-

-

-

14

JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT

68195B

-

-

-

1,5

JOINT AVANT DE CEINTURE DE PORTE AVANT

68193C

-

-

-

16

ENSEMBLE DE RETROVISEUR EXTERIEUR

87940

-

-

*a

Pour côté conducteur

*b

Pour côté passager avant

Procédure

N° de référence

17

DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

67832

-

-

18

GARNISSAGE D'ENCADREMENT DE PORTE

67664C

-

-

-

19

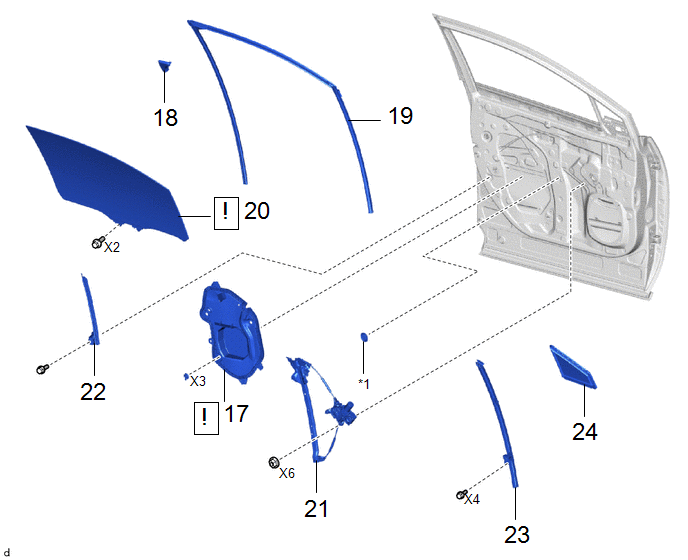

COULISSEAU DE VITRE DE PORTE AVANT

68151D

-

-

-

20

SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

68102

-

-

21

SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

-

-

-

-

22

SOUS-ENSEMBLE DE CADRE INFERIEUR ARRIERE DE PORTE AVANT

67404F

-

-

-

23

SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT

67402F

-

-

-

24

VITRE FIXE DE PORTE AVANT

68126

-

-

-

*1

BOUCHON D'ORIFICE

-

-

Procédure

N° de référence

25

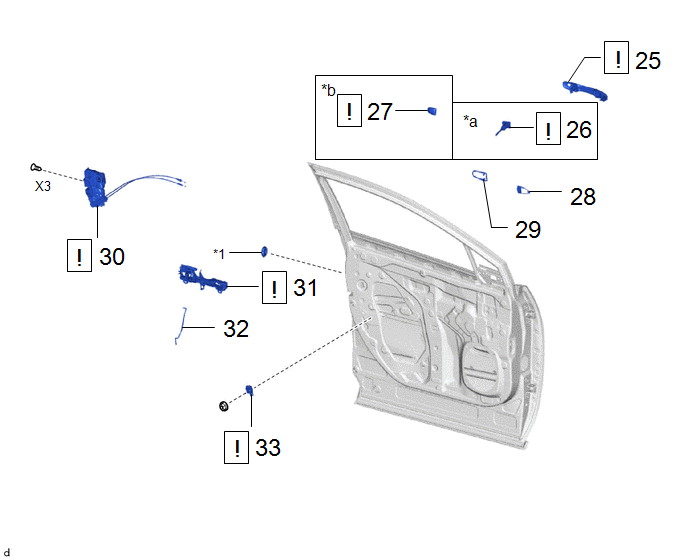

ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

69220

-

-

26

BARILLET DE SERRURE DE PORTE AVANT

69503

-

-

27

CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT

69217D

-

-

28

PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT

69241H

-

-

-

29

PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT

69242E

-

-

-

30

ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

69040A

-

-

31

SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

69202A

-

-

32

TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

69312

-

-

-

33

CAPTEUR DE PRESSION D'AIRBAG LATERAL

8983AA

-

-

*a

Pour côté conducteur

*b

Pour côté passager avant

*1

BOUCHON D'ORIFICE

-

-

Procédure

N° de référence

34

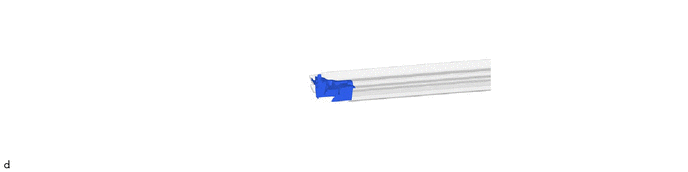

ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT

75720

-

-

35

MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL)

75756D

-

-

36

SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE

75074

-

-

37

MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT)

75752A

-

-

38

COUSSINET

-

-

-

-

39

BOUCHON D'ORIFICE

-

-

-

-

40

BOURRELET DE PORTE AVANT N° 2

67864B

-

-

-

41

SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT

75072A

-

-

42

PLAQUE ISOLANTE DE PORTE AVANT

67811

-

-

-

43

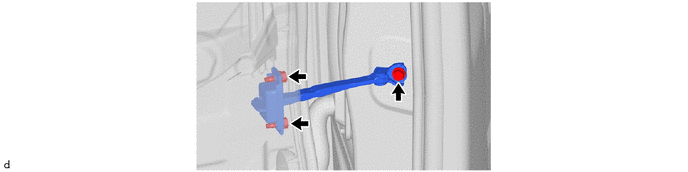

ENSEMBLE DE TIRANT DE PORTE AVANT

68610

-

-

-

44

DEPOSER LE BOURRELET DE PORTE AVANT

67862

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

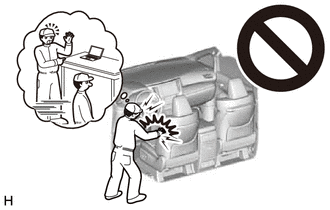

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

REMARQUE:

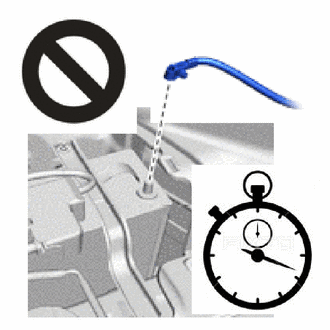

Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

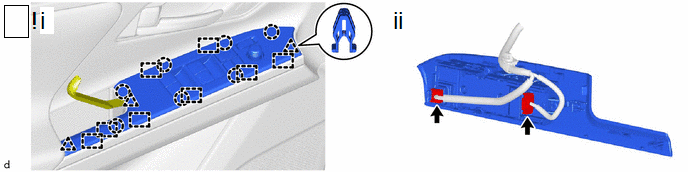

3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)

(1) A l'aide d'un extracteur de moulure, libérer les griffes et les agrafes pour déposer l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(2) Débrancher chaque connecteur pour déposer l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

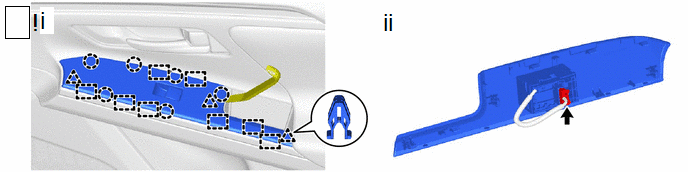

4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

(1) A l'aide d'un extracteur de moulure, libérer les griffes et les agrafes pour déposer l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(2) Débrancher chaque connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

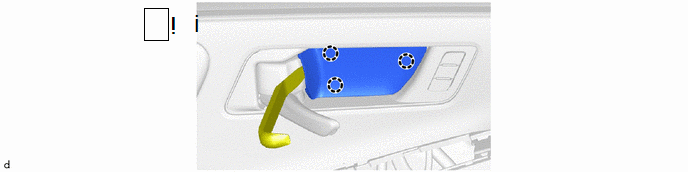

5. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

(1) A l'aide d'un extracteur de moulure, libérer les griffes et déposer la garniture de poignée intérieure de porte avant.

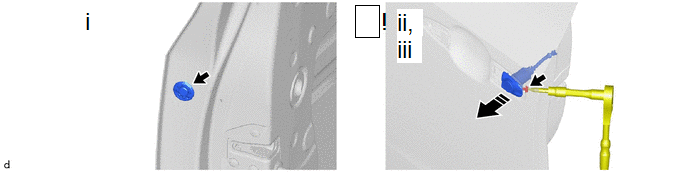

6. DEPOSER LE CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT

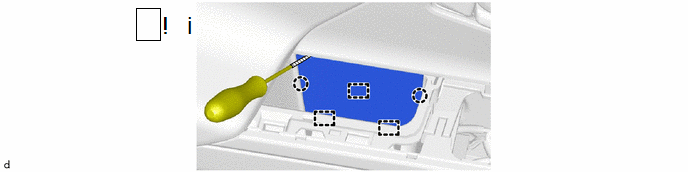

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et déposer le cache d'orifice de visite de porte avant n° 2.

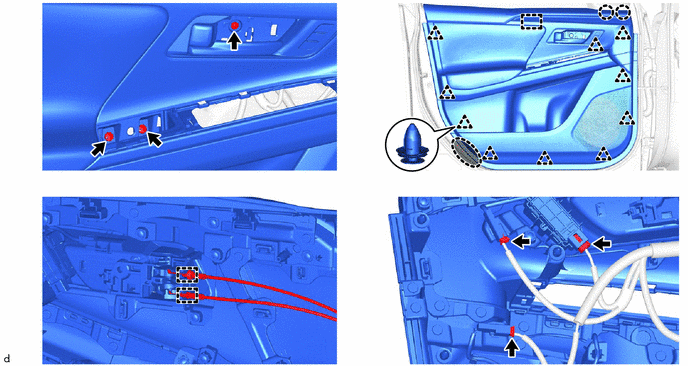

7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

Placer les mains à cet endroit

-

-

8. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

9. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT

Cliquer ici

10. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

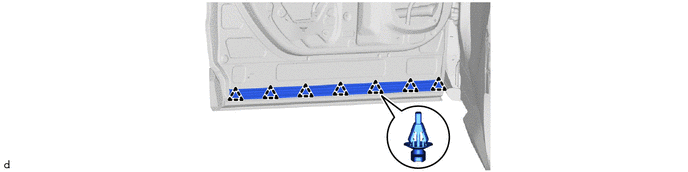

11. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

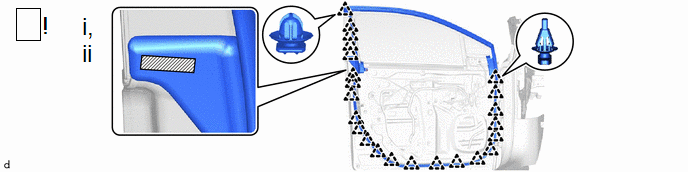

12. DETACHER LE BOURRELET DE PORTE AVANT

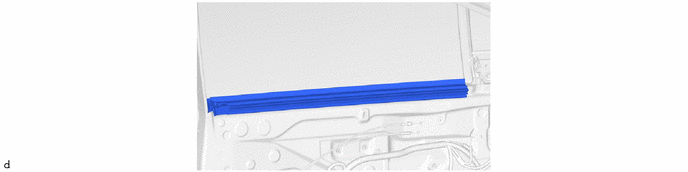

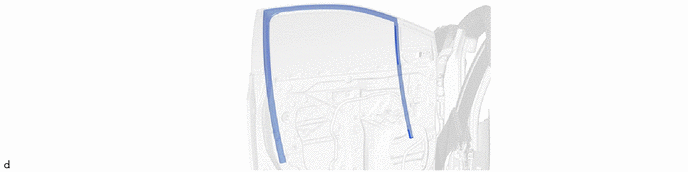

13. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

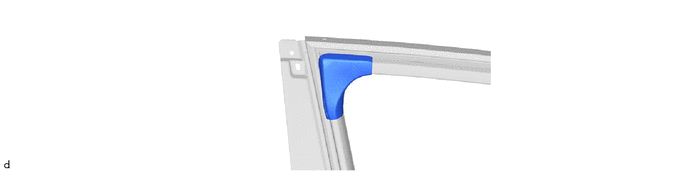

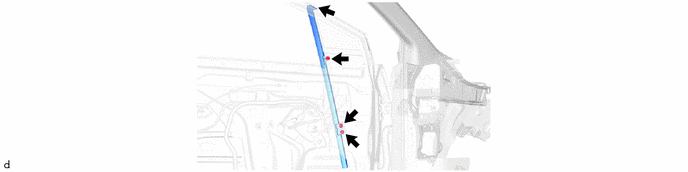

14. DEPOSER LE JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT

15. DEPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT

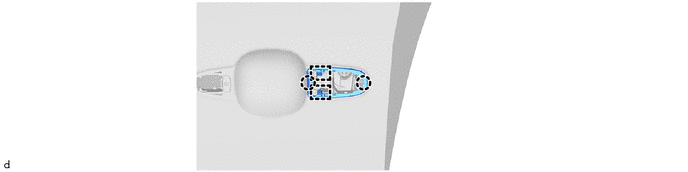

16. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

Cliquer ici

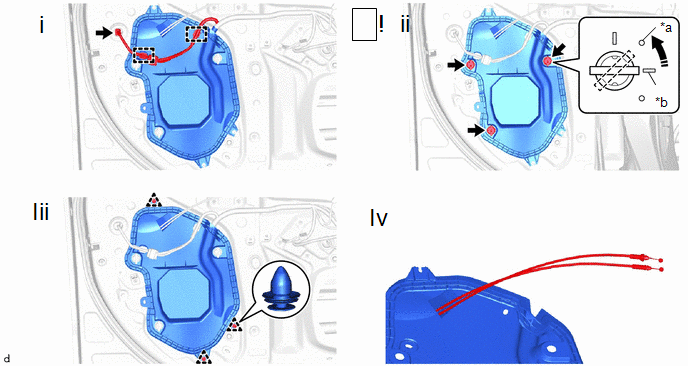

17. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

*a

Repère de positionnement

*b

Repère de cordon

Tourner dans ce sens

-

-

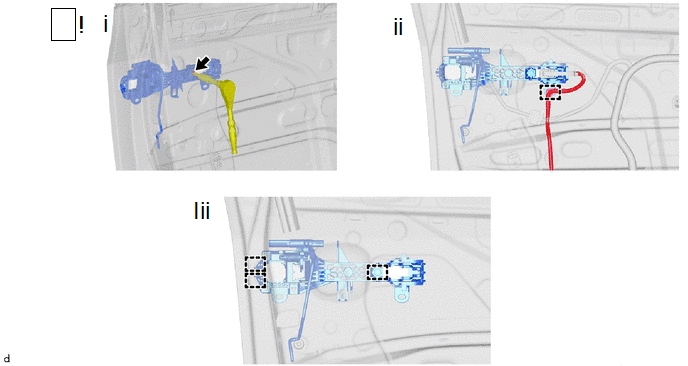

(1) Débrancher le connecteur et libérer les attaches.

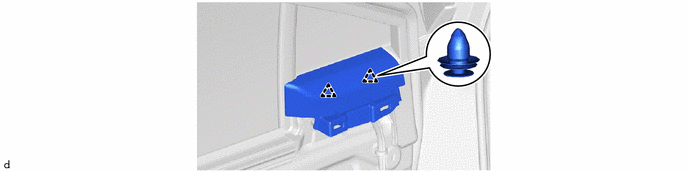

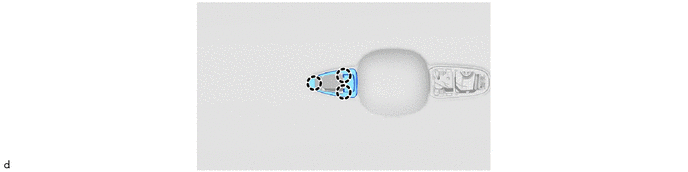

(2) Faire tourner les 3 agrafes du cache de l'orifice de visite de porte avant de 45° pour les déposer, comme indiqué sur le schéma.

(3) Libérer les 3 agrafes pour déposer le cache de l'orifice de visite de porte avant.

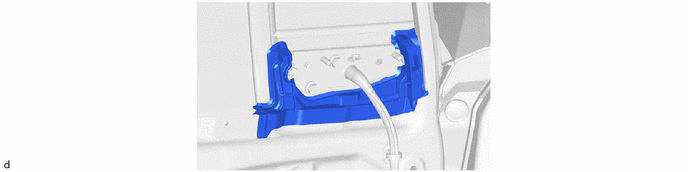

(4) Extraire le câble de commande à distance de serrure de porte avant du levier d'ouverture et le câble de verrouillage de serrure intérieure et de bouton de déverrouillage de porte avant du cache d'orifice de visite de porte avant.

18. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

19. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

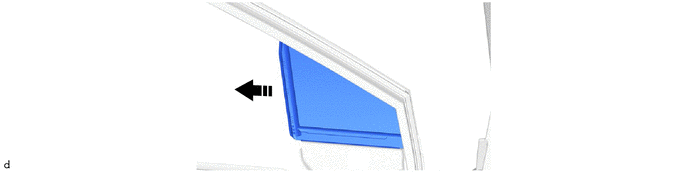

20. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

*a

Pour côté conducteur

*b

Pour côté passager avant

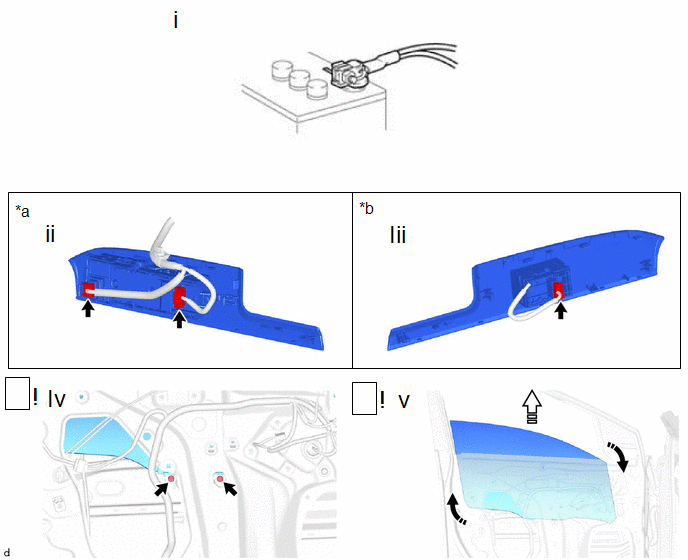

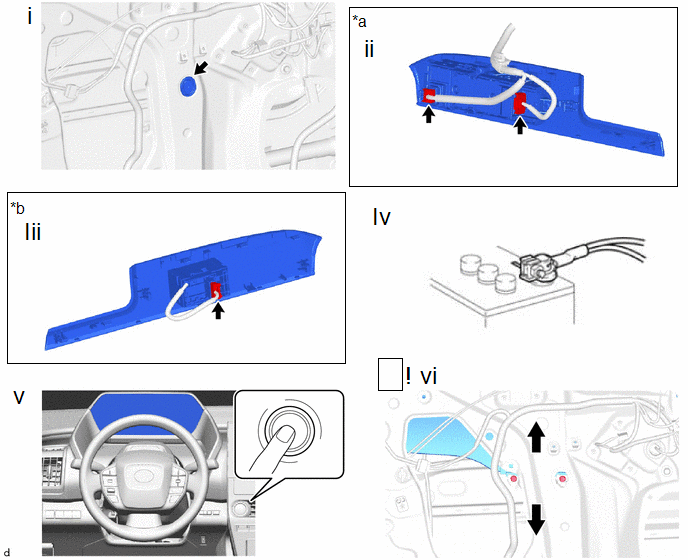

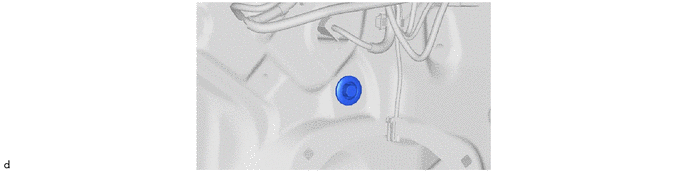

(1) Déposer le bouchon d'orifice.

(2) Pour côté conducteur:

  1. Brancher les 2 connecteurs sur l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(3) Pour côté passager avant:

  1. Brancher le connecteur sur l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(4) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

Cliquer ici

(5) Mettre le contacteur d'allumage en position ON.

(6) Déplacer le sous-ensemble de vitre de porte avant de sorte que les boulons de vitre de porte soient visibles et mettre le contacteur d'allumage en position OFF.

*a

Pour côté conducteur

*b

Pour côté passager avant

Tourner dans ce sens

Déposer dans ce sens

(1) Débrancher le câble de la borne négative (-) de la batterie auxiliaire

Cliquer ici

ATTENTION:

(2) Pour côté conducteur:

  1. Débrancher les 2 connecteurs de l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(3) Pour côté passager avant:

  1. Débrancher le connecteur de l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

(4) Retirer les 2 boulons.

REMARQUE:

Une fois les boulons déposés, ne laisser pas tomber le sous-ensemble de vitre de porte avant.

(5) Déposer le sous-ensemble de vitre avant comme indiqué sur le schéma.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte avant.

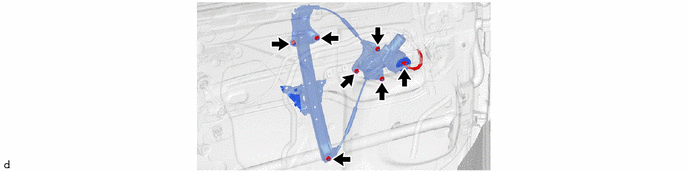

21. DEPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE ELECTRIQUE DE PORTE AVANT

22. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

23. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

24. DEPOSER LA VITRE FIXE DE PORTE AVANT

Déposer dans ce sens

-

-

25. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

Déposer dans ce sens

-

-

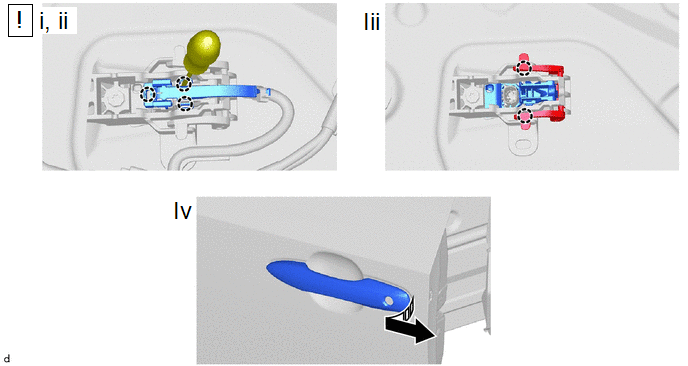

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur.

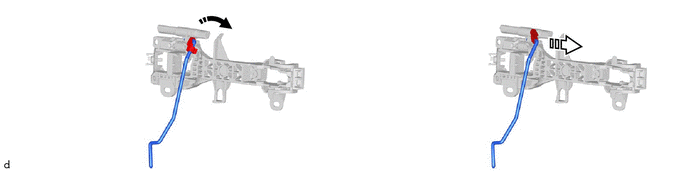

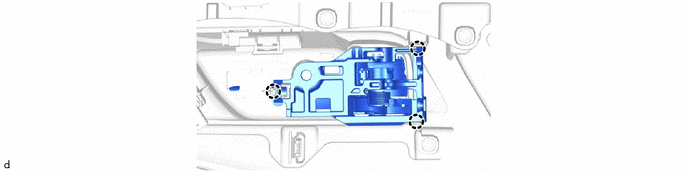

(3) Libérer les griffes et déplacer le levier, comme indiqué dans le schéma.

(4) Déposer l'ensemble de poignée extérieure de porte avant comme indiqué sur le schéma.

26. DEPOSER LE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

Déposer dans ce sens

-

-

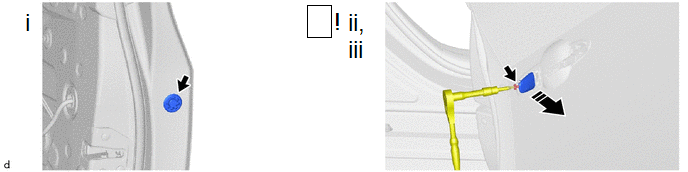

(1) Déposer le bouchon d'orifice.

(2) A l'aide d'une clé à douille "TORX" T30, desserrer la vis TORX.

CONSEIL:

La vis ne peut pas être déposée car elle est intégrée dans le barillet de serrure de porte avant.

(3) Déposer l'ensemble de barillet de serrure de porte avant, comme indiqué sur le schéma.

27. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)

Déposer dans ce sens

-

-

(1) Déposer le bouchon d'orifice.

(2) A l'aide d'une clé à douille "TORX" T30, desserrer la vis TORX.

CONSEIL:

La vis ne peut pas être déposée car elle est intégrée au cache de poignée extérieure de porte avant.

(3) Déposer le cache de poignée extérieure de porte avant comme indiqué sur le schéma.

28. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT

29. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT

30. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

31. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

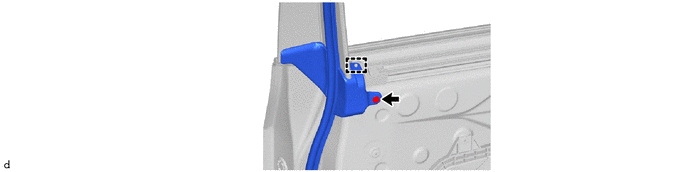

(1) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

CONSEIL:

La vis ne peut être retirée car elle est intégrée au sous-ensemble d'armature de poignée extérieure de porte avant.

(2) Libérer les guides pour déposer le sous-ensemble d'armature de poignée extérieure de porte avant, comme indiqué sur le schéma.

(3) Libérer le guide et les attaches pour détacher le faisceau de câbles.

32. DEPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

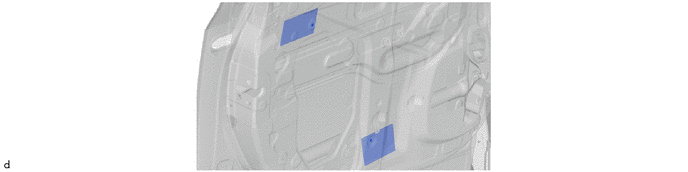

33. DEPOSER LE CAPTEUR DE PRESSION D'AIRBAG LATERAL

Cliquer ici

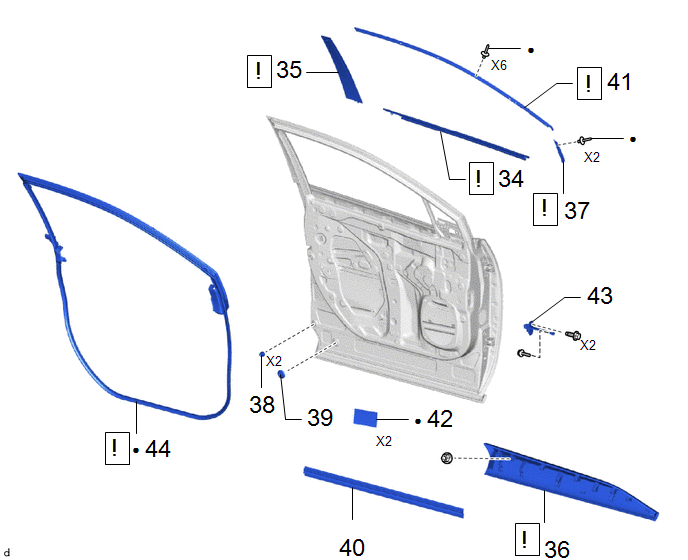

34. DEPOSER L'ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT

Cliquer ici

35. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL)

Cliquer ici

36. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE AVANT

Cliquer ici

37. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT)

Cliquer ici

38. DEPOSER LE COUSSINET

39. DEPOSER LE BOUCHON D'ORIFICE

40. DEPOSER LE BOURRELET DE PORTE AVANT N° 2

41. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT

Cliquer ici

42. DEPOSER LA PLAQUE ISOLANTE DE PORTE AVANT

43. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

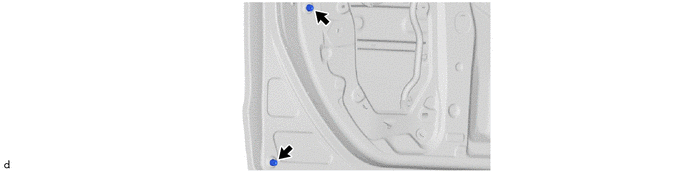

44. DEPOSER LE BOURRELET DE PORTE AVANT

Ruban adhésif double face

-

-

(1) Déposer les agrafes.

(2) Retirer le ruban adhésif double face et le bourrelet de porte avant.

REMARQUE:

Eliminer toute trace de ruban adhésif double face du panneau de porte avant.

Porte Avant
...

Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE) Procédure N° de référence 1 REPOSER LE BOURRELET DE PORTE AVANT 67 ...

D'autres matériaux:

Coupure ou court-circuit à la batterie dans le circuit de capteur de température du liquide de refroidissement de climatisation
DESCRIPTION Le capteur de température du liquide de refroidissement de climatisation (capteur de température du liquide de refroidissement) est posé sur l'entrée du sous-ensemble de bloc de chauffe afin de détecter la température du liquide de refroidisseme ...

Parametres Personnalisables
PARAMETRES PERSONNALISABLES PERSONNALISER LE SYSTEME D'ECLAIRAGE (EXT) REMARQUE: Lorsque le client demande la modification d'une fonction, s'assurer en premier lieu que cette fonction peut être personnalisée. S'assurer de prendre note des réglages initiaux avant la personnalisation. ...

Système de neutralisation manuelle d'airbag
Ce système désactive l'airbag passager avant. Ne neutralisez les airbags que lorsque vous utilisez un siège de sécurité enfant sur le siège passager avant. Composition du système Témoin "PASSENGER AIR BAG" Les témoins indicateurs "PASSENGER AIR BAG" et "ON" s'allument ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
