Toyota bZ4X - Manuel de réparation (2021-2024): Coupure dans le circuit du signal de vitesse de véhicule

DESCRIPTION

Le DTC B228231 est enregistré lorsque le signal de vitesse du véhicule transmis par l'ECU de contrôle de dérapage via la ligne directe et le signal de vitesse du véhicule transmis via la communication CAN ne correspondent pas.

Le DTC B228262 est enregistré lorsqu'un dysfonctionnement est détecté dans le capteur de vitesse du véhicule.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Remarque

B228231

Coupure dans le circuit du signal de vitesse de véhicule

Un dysfonctionnement du signal de vitesse du véhicule est détecté (une décélération excessive est détectée). (logique de detection à 1 cycle(s)*)

  • Système de freinage à commande électronique
  • ECU de certification (ensemble d'ECU de clé intelligente)
  • Faisceau de câbles ou connecteur
Opération de confirmation d'émission de DTC:
  • Conduire le véhicule à une vitesse de 25 km/h (16 mi/h) minimum pendant 20 secondes, puis conduire le véhicule à une vitesse inférieure à 5 km/h (3 mi/h) pendant 20 secondes.

B228262

Echec de comparaison du signal de vitesse de véhicule

Le signal de vitesse du véhicule envoyé par l'ECU de contrôle de dérapage via la ligne directe et le signal de vitesse du véhicule envoyé via la communication CAN ne correspondent pas. (logique de détection à 1 cycle(s)*)

  • Système de freinage à commande électronique
  • ECU de certification (ensemble d'ECU de clé intelligente)
  • Faisceau de câbles ou connecteur
Opération de confirmation d'émission de DTC:
  • Conduire le véhicule à une vitesse de véhicule de 50 km/h (31 mi/h) minimum pendant 10 secondes, puis conduire le véhicule à une vitesse inférieure à 50 km/h (31 mi/h).

État du véhicule et fonction de sécurité en cas de dysfonctionnement détecté

Code DTC

Condition du véhicule lors de la détection d'un dysfonctionnement

Fonction de sécurité en cas de détection d'un dysfonctionnement

B228231

  • Le mode d'alimentation électrique passe en position OFF (le système de commande hybride est arrêté) lorsqu'on appuie sur le contacteur d'alimentation alors que le véhicule roule.
  • Lorsque le sous-ensemble d'émetteur de clé électronique est dans l'habitacle, même si une opération de démarrage du système de commande hybride est effectuée, le système de commande hybride ne démarre pas.

-

B228262

  • Lorsque le signal émis via une ligne directe ou que la communication CAN est défectueuse et indique que la vitesse de véhicule est de 0 km/h (0 mi/h), il n'y a pas d'effets sur le comportement du véhicule.
  • Lorsque le signal émis via une ligne directe ou la communication CAN présente un dysfonctionnement et indique que le véhicule se déplace, le contacteur d'allumage ne peut pas être déplacé de la position ON à la position OFF.

-

Eléments de la Data List et de l'Active Test associés

N° de DTC

Data List et Active Test

B228231

B228262

Commande de source d'alimentation électrique
  • État de fonctionnement du véhicule (Ligne)
  • Contrôle de source d'alimentation électrique
Frein/frein de stationnement électrique (EPB)
  • Vitesse du véhicule

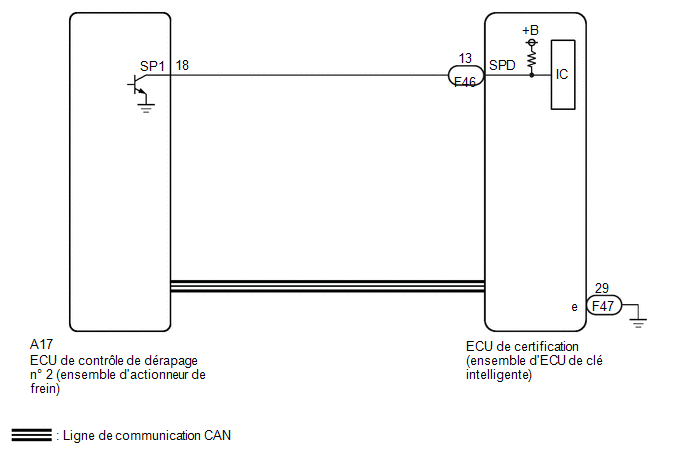

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

RELEVER LA VALEUR A L'AIDE DU GTS (VEHICLE SPEED)

(a) Vérifier la Data List en suivant les indications à l'affichage du GTS.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Vehicle Speed

Vitesse du véhicule

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En conduisant à vitesse constante: pas de grandes fluctuations

Chassis / Brake/EPB / Data List

Affichage du tester

Vehicle Speed

OK.:

La vitesse du véhicule affichée sur le GTS est presque identique à la vitesse réelle du véhicule, mesurée à l'aide d'un banc d'essai de compteur de vitesse.

NON OK

PASSER AU SYSTEME DE FREINAGE A COMMANDE ELECTRONIQUE

OK.

2.

RELEVER LA VALEUR A L'AIDE DU GTS (ETAT DE FONCTIONNEMENT DU VEHICULE (LIGNE))

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Power Source Control > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Vehicle Running Condition (Line)

Le véhicule roule ou est à l'arrêt

Stop ou Driving

Stop: véhicule arrêté

Driving: Véhicule roulant à une vitesse supérieure ou égale à 5 km/h (3 mi/h)

-

Body Electrical > Power Source Control > Data List

Affichage du tester

Vehicle Running Condition (Line)

OK.:

L'affichage du GTS change correctement en fonction de la condition du véhicule.

Résultat:

Résultat

Passer au point

La valeur de l'état de marche du véhicule (ligne) est Stop

A

La valeur de l'état de marche du véhicule (ligne) n'est pas Stop

B

B

PASSER AU POINT 4

A

3.

RELEVER LA VALEUR A L'AIDE DU GTS (VEHICLE RUNNING CONDITION (LINE))

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Power Source Control > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Vehicle Running Condition (Line)

Le véhicule roule ou est à l'arrêt

Stop ou Driving

Stop: véhicule arrêté

Driving: Véhicule roulant à une vitesse supérieure ou égale à 5 km/h (3 mi/h)

-

Body Electrical > Power Source Control > Data List

Affichage du tester

Vehicle Running Condition (Line)

OK.:

L'affichage du GTS change correctement en fonction de la condition du véhicule.

Résultat:

Résultat

Passer au point

La valeur de l'état de marche du véhicule (ligne) est Driving

A

La valeur de l'état de marche du véhicule (ligne) n'est pas Driving

B

A

PASSER AU SYSTEME DE FREINAGE A COMMANDE ELECTRONIQUE

B

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN)

(a) Débrancher le connecteur A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).

(b) Débrancher le connecteur F46 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F46,A17) Cliquer sur Location & Routing(F46,A17) Cliquer sur Connector(F46) Cliquer sur Connector(F46) Cliquer sur Connector(A17) Cliquer sur Connector(A17)

Branchement du tester

Condition

Condition spécifiée

F46-13 (SPD) - A17-18 (SP1)

Toujours

En dessous de 1 Ω

F46-13 (SPD) ou A17-18 (SP1) - Autres bornes et masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Brancher le connecteur F46 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Brancher le connecteur A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).

(c) Vérifier la forme d'onde à l'aide d'un oscilloscope.

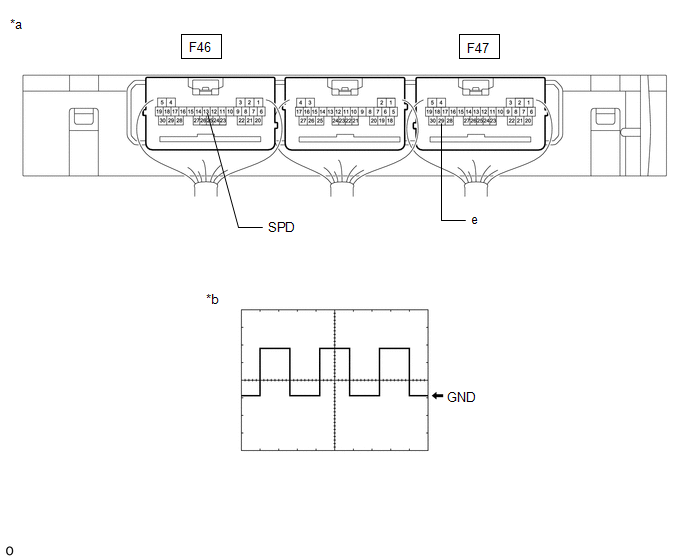

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de certification (ensemble d'ECU de clé intelligente))

*b

Forme d'onde

OK.:

Cliquer sur Location & Routing(F46,F47) Cliquer sur Location & Routing(F46,F47) Cliquer sur Connector(F46) Cliquer sur Connector(F46) Cliquer sur Connector(F47) Cliquer sur Connector(F47)

Branchement du tester

Condition

Réglage de l'appareil

Condition spécifiée

F46-13 (SPD) - F47-29 (E)

Contacteur d'allumage en position ON, véhicule roulant à environ 5 km/h (3 mi/h)

5 V/DIV, 20 ms/DIV.

Génération d'impulsions

(cf. forme d'onde)

CONSEIL:

Plus la vitesse du véhicule augmente, plus la longueur d'onde se raccourcit.

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

PASSER AU SYSTEME DE FREINAGE A COMMANDE ELECTRONIQUE (COMMENT UTILISER LA RECHERCHE DE PANNES)
