Toyota bZ4X - Manuel du proprietaire (2021-2024): Compartiment du moteur électrique

Organes

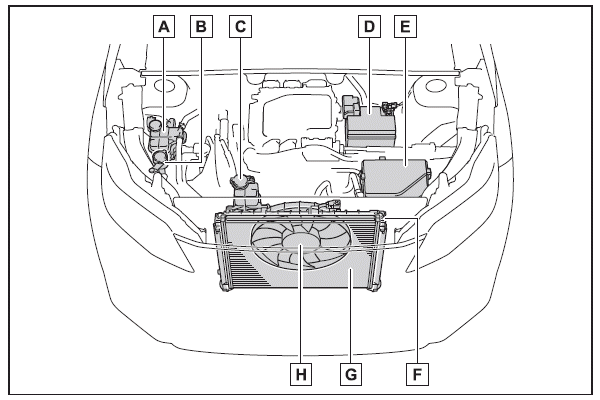

Compartiment du moteur électrique

  1. Vase d'expansion du liquide de refroidissement de chauffage
  2. Réservoir de liquide de lave-glace
  3. Vase d'expansion de liquide de refroidissement du module de commande de puissance
  4. Batterie 12 V
  5. Boîte à fusibles
  6. Radiateur
  7. Condenseur
  8. Motoventilateur de refroidissement

Vérification du liquide de refroidissement du chauffage

Le niveau du liquide de refroidissement est satisfaisant lorsqu'il se trouve entre les repères "MAX" et "MIN" du vase d'expansion, système VE froid.

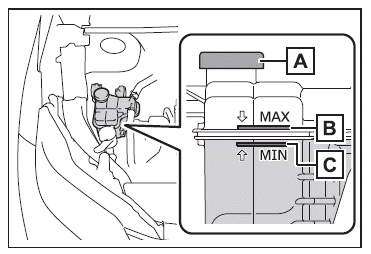

Compartiment du moteur électrique

  1. Bouchon du vase d'expansion
  2. Repère "MAX"
  3. Repère "MIN"

Si le niveau est sous le repère "MIN" ou juste dessus, faites l'appoint en liquide de refroidissement, jusqu'au repère "MAX".

■ Choix du liquide de refroidissement

Utilisez uniquement du Toyota Super Long Life Coolant" "Liquide de refroidissement Toyota super longue durée" ou un équivalent haut de gamme, à base d'éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à technologie des acides organiques hybrides pour une longue tenue dans le temps.

Le Toyota Super Long Life Coolant" "Liquide de refroidissement Toyota super longue durée" est un mélange composé à 50 % de liquide de refroidissement et à 50 % d'eau déminéralisée.

(Température minimum: -35ºC [-31ºF] )

Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable pour en savoir plus au sujet du liquide de refroidissement.

■ Si le niveau du liquide de refroidissement redescend peu de temps après l'appoint

Contrôlez visuellement le radiateur, les durits, les bouchons de vase d'expansion de liquide de refroidissement du module de commande de puissance, le robinet de vidange et la pompe à eau.

Si vous ne trouvez aucune fuite, demandez à un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable d'effectuer un contrôle sous pression du bouchon de radiateur et de rechercher les fuites éventuelles dans le circuit de refroidissement.

AVERTISSEMENT

■ Lorsque le système VE est chaud

Ne pas ouvrir les bouchons du vase d'expansion de liquide de refroidissement du module de commande de puissance.

Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes les directions si vous enlevez le bouchon de radiateur, et de vous blesser gravement, en vous brûlant.

NOTE

■ Appoint en liquide de refroidissement

Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique. Le dosage correct entre eau et antigel doit être respecté pour garantir une lubrification, une protection anticorrosion et un refroidissement suffisamment performants.

Veuillez lire avec attention l'étiquette du bidon d'antigel ou de liquide de refroidissement.

■ Si vous renversez du liquide de refroidissement

Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces mécaniques ou à la peinture.
