Toyota bZ4X - Manuel de réparation (2021-2024): Circuit du contacteur au volant

DESCRIPTION

L'ensemble de combiné d'instruments et l'ensemble de contacteur au volant sont branchés via la ligne directe.

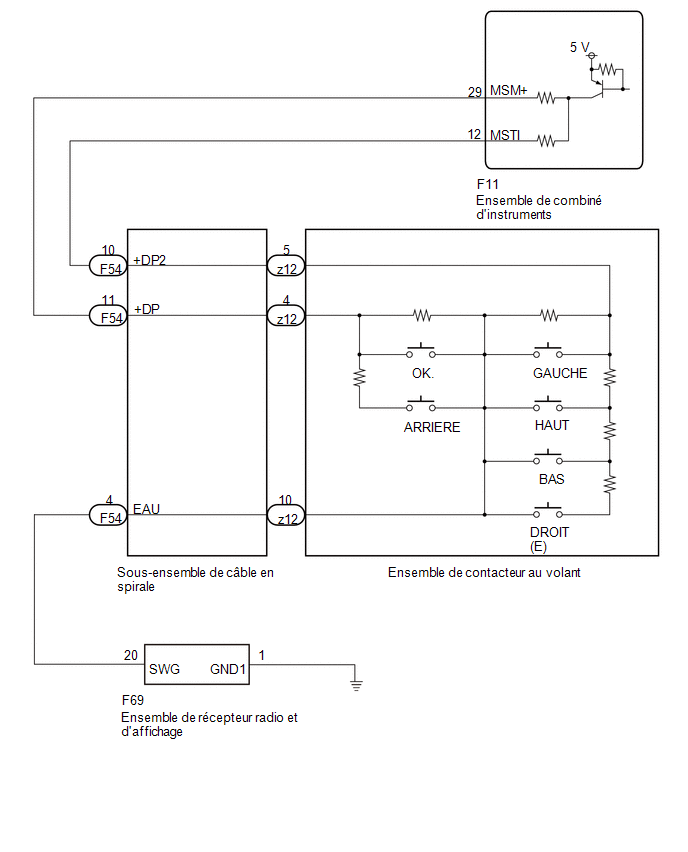

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS

(a) Effectuer l'Active Test en suivant les indications du GTS.

Body Electrical / Combination Meter / Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Multi Switch (Up)

Effectuer la même opération en appuyant sur le contacteur UP du contacteur au volant

OFF ou ON

-

Multi Switch (Down)

Effectuer la même opération en appuyant sur le contacteur DOWN du contacteur au volant

OFF ou ON

-

Multi Switch (Left)

Effectuer la même opération en appuyant sur le contacteur LEFT du contacteur au volant

OFF ou ON

-

Multi Switch (Right)

Effectuer la même opération en appuyant sur le contacteur RIGHT du contacteur au volant

OFF ou ON

-

Multi Switch (Enter)

Effectuer la même opération en appuyant sur le contacteur OK du contacteur au volant

OFF ou ON

-

Multi Switch (Back)

Effectuer la même opération en appuyant sur le contacteur BACK du contacteur au volant

OFF ou ON

-

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Up)

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Down)

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Left)

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Right)

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Enter)

Body Electrical / Combination Meter / Active Test

Affichage du tester

Multi Switch (Back)

Résultat:

Résultat

Passer au point

L'Active Test peut être effectué correctement

A

L'Active Test ne peut pas être effectué correctement

B

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

A

2.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical / Combination Meter / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Multi Switch (Up)

Fonctionnement du contacteur UP du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Multi Switch (Down)

Fonctionnement du contacteur DOWN du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Multi Switch (Left)

Fonctionnement du contacteur LEFT du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Multi Switch (Right)

Fonctionnement du contacteur RIGHT du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Multi Switch (Enter)

Fonctionnement du contacteur OK du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Multi Switch (Back)

Fonctionnement du contacteur BACK du contacteur au volant

OFF ou ON

OFF: contacteur relâché

ON: contacteur enfoncé

-

Body Electrical / Combination Meter / Data List

Affichage du tester

Multi Switch (Up)

Multi Switch (Down)

Multi Switch (Left)

Multi Switch (Right)

Multi Switch (Enter)

Multi Switch (Back)

Résultat:

Résultat

Passer au point

La valeur de l'élément de la Data List est correcte et l'ensemble des combiné d'instruments fonctionne correctement

A

La valeur de l'élément de la Data List est correcte et l'ensemble des combiné d'instruments ne fonctionne pas correctement

B

L'élément de la Data List change correctement

C

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

C

3.

VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CONTACTEUR AU VOLANT

OK.

4.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

Cliquer ici

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

OK.

5.

VERIFIER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (TENSION DE SORTIE)

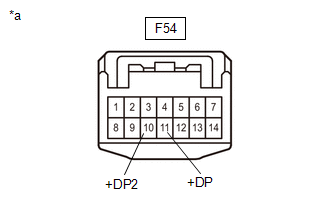

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble en spirale)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(F54) Cliquer sur Location & Routing(F54) Cliquer sur Connector(F54) Cliquer sur Connector(F54)

Branchement du tester

Condition du contacteur

Condition spécifiée

F54-11 (+DP) - Masse de carrosserie

Contacteur d'allumage en position ON

4,8 à 5,2 V

F54-10 (+DP2) - Masse de carrosserie

Contacteur d'allumage en position ON

4,8 à 5,2 V

NON OK

PASSER AU POINT 7

OK.

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE CABLE EN SPIRALE - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur F69 de l'ensemble d'autoradio et d'affichage.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F69,F54) Cliquer sur Location & Routing(F69,F54) Cliquer sur Connector(F69) Cliquer sur Connector(F69) Cliquer sur Connector(F54) Cliquer sur Connector(F54)

Branchement du tester

Condition

Condition spécifiée

F69-20 (SWG) - F54-4 (EAU)

Toujours

En dessous de 1 Ω

F69-1 (GND1) - Masse de carrosserie

Toujours

En dessous de 1 Ω

OK.

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE CABLE EN SPIRALE - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur F11 de l'ensemble de combiné d'instruments.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F54,F11) Cliquer sur Location & Routing(F54,F11) Cliquer sur Connector(F54) Cliquer sur Connector(F54) Cliquer sur Connector(F11) Cliquer sur Connector(F11)

Branchement du tester

Condition

Condition spécifiée

F54-11 (+DP) - F11-29 (MSM+)

Toujours

En dessous de 1 Ω

F54-10 (+DP2) - F11-12 (MSTI)

Toujours

En dessous de 1 Ω

F54-11 (+DP) ou F11-29 (MSM+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F54-10 (+DP2) ou F11-12 (MSTI) - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
