DESCRIPTION
Lorsque le système antivol passe de l'état armé à l'état de retentissement de l'alarme, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) transmet un signal commandant le déclenchement de l'avertisseur sonore à intervalles de 0,4 seconde.

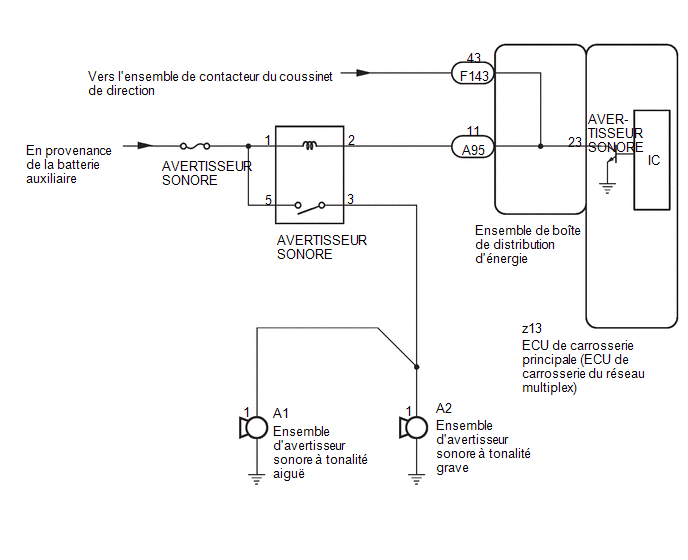

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCÉDURE
1. | VERIFIER LE FONCTIONNEMENT DE L'AVERTISSEUR SONORE |
(a) Enfoncer le contacteur d'avertisseur sonore et vérifier si l'avertisseur retentit.
Résultat:
Résultat | Passer au point |
---|---|
L'avertisseur sonore retentit |
A |
L'avertisseur sonore ne sonne pas |
B |
B |
PASSER AU SYSTEME D'AVERTISSEUR SONORE |
|
2. | VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
(a) Déposer l'ensemble de boîtier de distribution électrique.
Cliquer ici

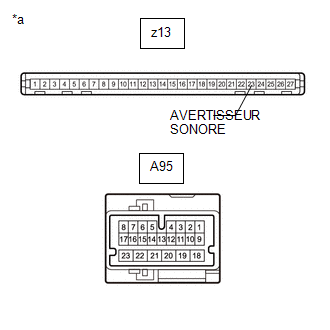

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A95,z13) Cliquer sur Location & Routing(A95,z13) Cliquer sur Connector(A95) Cliquer sur Connector(A95) Cliquer sur Connector(z13) Cliquer sur Connector(z13)
|
|
OK. |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
NON OK |
REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
