POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | REPOSER LE FLEXIBLE AVANT |
47313J |
|
- | - |
2 | BRANCHER LE FLEXIBLE AVANT |
47313J |
|
- | - |

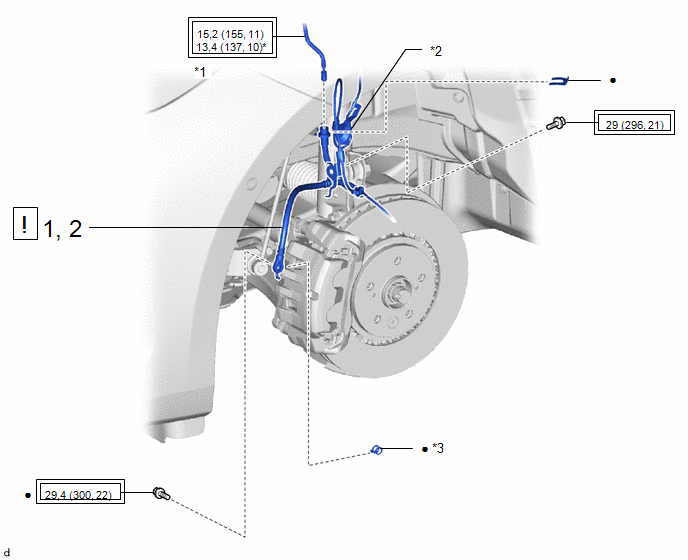

*1 | CANALISATION DE FREIN |
*2 | CAPTEUR DE VITESSE AVANT |
*3 | JOINT D'ETANCHEITE | ||
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou pour raccord | |
● | Pièce non réutilisable |
- | - |
Procédure | N° de référence | ||||
---|---|---|---|---|---|
3 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
4 | PURGER LA CANALISATION DE FREIN |
- | - |
|
- |
5 |
ROUE AVANT | - |
- | - |
- |
6 |
INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE FLEXIBLE AVANT
REMARQUE: Lors de la repose du flexible avant, réduire la torsion du flexible. |

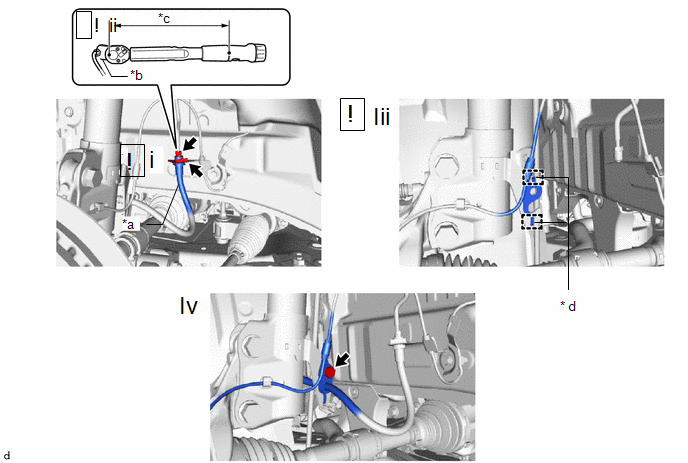

*a | Repère d'identification |
*b | Clé à écrou de raccord |
*c | Longueur de bras de levier de clé dynamométrique |
* d | Crochet |
(1) Reposer le flexible avant avec une agrafe neuve.
REMARQUE:
(2) A l'aide d'une clé à écrou de raccord, brancher la canalisation de frein sur le flexible avant tout en maintenant le flexible avant avec une clé.
Torque:
Couple de serrage prescrit :
15,2 N·m {155 kgf·cm, 11 ft·lbf}
REMARQUE:
CONSEIL:
Cliquer ici
13,4 N*m (137 kgf*cm, 10 lbf*pi)
(3) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.
REMARQUE:
(4) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant avec le boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
2. BRANCHER LE FLEXIBLE AVANT
Cliquer ici |
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(1) Exécuter la procédure suivante:

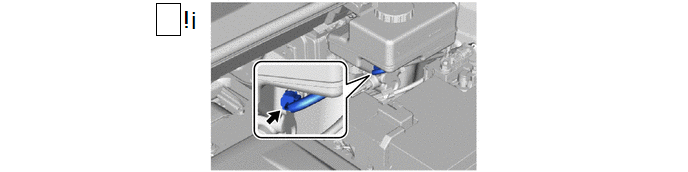

1. Brancher le connecteur du contacteur de niveau du réservoir.
2. Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
4. PURGER LA CANALISATION DE FREIN
Cliquer ici

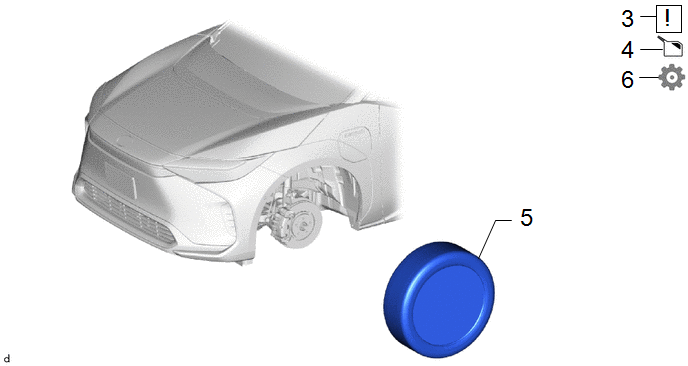

5. REPOSER LA ROUE AVANT
Cliquer ici
6. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
