Toyota bZ4X - Manuel de réparation (2021-2024): Plafonnier

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

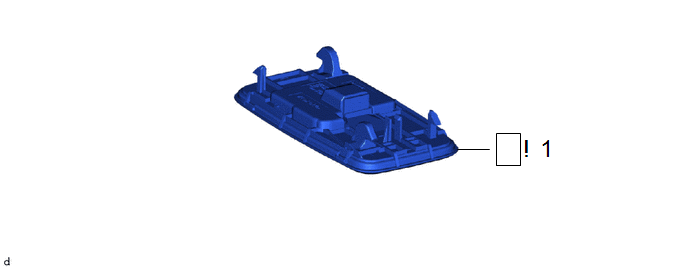

ENSEMBLE DE PLAFONNIER N° 1

81240

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 1

*a

Lentille de plafonnier

-

-

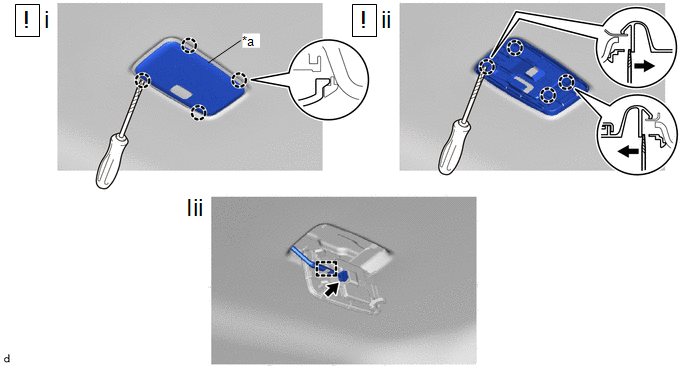

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les griffes pour déposer la lentille de plafonnier.

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble de plafonnier n° 1, comme indiqué sur le schéma.

(3) Débrancher le connecteur.

(4) Libérer le guide pour débrancher le faisceau de câbles.

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE PLAFONNIER N° 1

(a) Vérifier l'éclairage.

(1) Appliquer la tension de batterie auxiliaire à l'ensemble de plafonnier n° 1 et vérifier si les éclairages s'allument.

OK.:

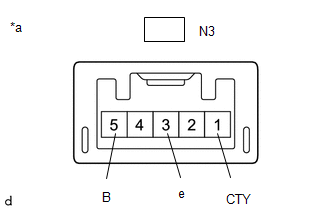

Cliquer sur Location & Routing(N3) Cliquer sur Location & Routing(N3) Cliquer sur Connector(N3) Cliquer sur Connector(N3)

Branchement du tester

Condition

Condition spécifiée

N3-5 (B) - Borne positive (+) de la batterie auxiliaire

N3-3 (E) - Borne négative (-) de la batterie auxiliaire

Contacteur de plafonnier en position ON

Le plafonnier s'allume

N3-5 (B) - Borne positive (+) de la batterie auxiliaire

N3-3 (E) - Borne négative (-) de la batterie auxiliaire

Contacteur de plafonnier en position OFF

Le plafonnier ne s'allume pas

N3-5 (B) - Borne positive (+) de la batterie auxiliaire

N3-1 (CTY) - Borne négative (-) de la batterie auxiliaire

Contacteur de plafonnier en position OFF

Le plafonnier s'allume

N3-5 (B) - Borne positive (+) de la batterie auxiliaire

N3-1 (CTY) - Borne négative (-) de la batterie auxiliaire

Contacteur de plafonnier en position ON

Le plafonnier ne s'allume pas

*a

Pièce constitutive sans faisceau de câbles connecté

(ensemble de plafonnier n° 1)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de plafonnier n° 1.

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE PLAFONNIER N° 1

81240

-

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE PLAFONNIER N° 1

Pose
