Toyota bZ4X - Manuel du proprietaire (2021-2024): Aide au stationnement Toyota à
capteurs
La distance entre votre véhicule et
les obstacles (un mur par
exemple), lorsque vous stationnez
en créneau ou manoeuvrez dans
un garage, est mesurée par les
capteurs et communiquée via
l'écran multimédia et un signal
sonore. Regardez toujours autour
du véhicule lorsque vous utilisez
ce système.
Composition du système

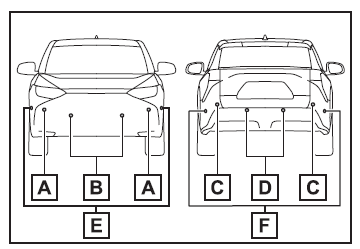

■ Types de capteur
- Capteurs d'angle avant
- Capteurs centraux avant
- Capteurs d'angle arrière
- Capteurs centraux arrière
- Capteurs latéraux avant (véhicules
équipés du système Advanced
Park)
- Capteurs latéraux arrière (véhicules équipés du système
Advanced Park)
■ Affichage
Lorsque les capteurs détectent un obstacle,
comme un mur par exemple, une
aide graphique s'affiche à l'écran multimédia
et varie en fonction de la position
et de la distance par rapport à l'obstacle.
(À mesure que la distance se réduit
avec l'obstacle, les segments de distance
se mettent à clignoter.)

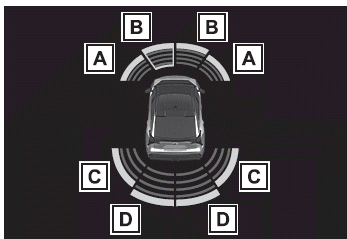

► Écran multimédia (véhicules
dépourvus
de système Advanced Park)

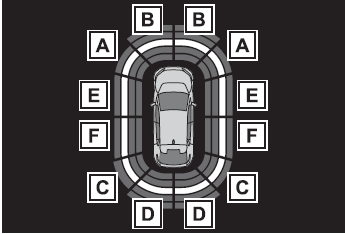

► Écran multimédia (véhicules
équipés
du système Advanced Park)
- Détection par le capteur d'angle
avant
- Détection par le capteur central
avant
- Détection par le capteur d'angle arrière
- Détection par le capteur central
arrière
- Capteurs latéraux avant
- Capteurs latéraux arrière
Activation/désactivation de
l'aide au stationnement Toyota
à capteurs
Utilisez le sélecteur d'instrumentation
pour activer/désactiver l'aide au stationnement
Toyota à capteurs.
1. Appuyez sur ou
pour sélectionner
.
2. Appuyez sur ou
pour sélectionner
, puis appuyez sur
.
Lorsque l'aide au stationnement Toyota à
capteurs est désactivée, son témoin
s'allume.
Pour réactiver le système après l'avoir
désactivé, sélectionnez à l'écran
multifonctionnel,
sélectionnez puis Marche.
Si vous le désactivez par ce procédé, le système
ne se réactive pas lorsque vous mettez
le contacteur de démarrage sur arrêt puis à
nouveau sur MARCHE.
AVERTISSEMENT
■ Mises en garde concernant l'utilisation
du système
Il existe une limite à la précision de reconnaissance
et aux performances en
contrôle dont ce système est capable. Il ne
faut pas lui accorder une trop grande
confiance. Il appartient toujours au
conducteur de conduire prudemment et de
rester attentif à tout ce qui entoure le véhicule.
■ Pour garantir le fonctionnement normal
du système
Respectez les précautions suivantes.
À défaut, il n'est pas possible de conduire
le véhicule de manière sûre, au risque de
provoquer un accident.
- Ne pas causer de dommages aux capteurs,
et veillez à ce qu'ils soient toujours
propres.
- Ne pas coller un adhésif ou monter un
équipement électronique, comme une
plaque d'immatriculation rétroéclairée
(particulièrement si elle est fluorescente),
des feux antibrouillard, une
antenne d'aile ou une antenne sans fil à
côté d'un capteur radar.
- Ne pas faire subir de choc violent à la
partie qui entoure le capteur. En cas
d'impact, faites inspecter le véhicule par
un concessionnaire Toyota, un réparateur
agréé Toyota ou n'importe quel
réparateur fiable. Si le pare-chocs avant
ou arrière doit être démonté, remonté
ou remplacé, prenez contact avec un
concessionnaire Toyota, un réparateur
agréé Toyota ou n'importe quel réparateur
fiable.
- Ne pas modifier, démonter ni peindre
les capteurs.
- Ne pas monter un accessoire recouvrant
la plaque d'immatriculation.
- Veillez à ce que vos pneus soient toujours
correctement gonflés.
■ Quand désactiver la fonction
Dans les situations suivantes, désactivez
la fonction car il peut arriver que le système
intervienne alors même qu'il n'y a
aucun risque de collision.
- Non-respect des mises en garde indiquées
précédemment.
- Le véhicule a été équipé d'un système
de suspension qui n'est pas une pièce
d'origine Toyota (suspension rabaissée,
etc.).
■ Remarques pour le lavage du véhicule
Ne dirigez pas de fort jet d'eau ou de
vapeur sur les capteurs.
À défaut, les capteurs risquent de mal
fonctionner.
- Lorsque vous utilisez un nettoyeur à
haute pression pour laver le véhicule,
ne pas envoyer d'eau directement sur
les capteurs, car cela peut causer leur
défaillance.
- Lorsque vous nettoyez le véhicule à la
vapeur, ne pas en approcher le jet trop
près des capteurs, car cela peut causer
leur défaillance.
■ Conditions de fonctionnement du système
- Le contacteur de démarrage est sur
MARCHE.
- L'aide au stationnement Toyota à capteurs
est active.
- Le véhicule roule à moins de 10 km/h (6
mph) environ.
- Une position de sélection autre que P est
sélectionnée.
■ Informations utiles sur la détection par
les capteurs
- Les zones de détection des capteurs se
limitent à ce qui se trouve autour des parechocs
avant et arrière du véhicule.
- Les situations suivantes peuvent se produire
pendant l'utilisation.
- Selon la forme de l'obstacle et d'autres facteurs, il peut arriver
que la distance de
détection soit plus courte, ou que la détection
soit impossible.
- Toute détection peut être impossible si
l'obstacle statique est trop rapproché du
capteur.
- Il va y avoir un court délai entre la détection
d'un obstacle statique et son affichage
(le signal sonore se déclenche). Même à
vitesse réduite, la possibilité existe que
l'obstacle se trouve à moins de 30 cm
avant que l'affichage et le signal sonore
d'alerte en soient donnés.
- Il peut arriver qu'il soit difficile d'entendre le
signal sonore en raison du volume du système
audio ou du bruit causé par la circulation
d'air du système de climatisation.
- Il peut arriver qu'il soit difficile de distinguer
le signal sonore de ce système si un autre
est déjà actif.
■ Obstacles que le système est susceptible
de ne pas détecter correctement
Le forme d'un obstacle peut empêcher les
capteurs de le détecter. Faites particulièrement
attention aux obstacles suivants:
- Câbles, clôtures, cordes, etc.
- Coton, neige ou autres matériaux absorbant
les ondes sonores
- Objets comportant des angles saillants
- Objets de faible hauteur
- Obstacles de grande hauteur dont la partie
supérieure surplombe le véhicule
Les personnes peuvent ne pas être détectées
en fonction de ce qu'elles portent.
■ Situations dans lesquelles le système
peut ne pas fonctionner correctement
La capacité des capteurs à correctement
détecter les obstacles peut être affectée par
certaines conditions liées au véhicule et à
son proche environnement. Ci-dessous la
liste d'exemples particuliers pour lesquels
cela risque de se produire.
- Un capteur est sale ou recouvert de gouttelettes
d'eau, de neige ou de glace. (Il suffit
de nettoyer les capteurs pour résoudre
le problème.)
- Un capteur est pris par la glace. (Il suffit
d'en dégeler la zone pour résoudre le problème).
Par temps particulièrement froid, si un capteur
est pris par la glace, il peut arriver que
son indication s'affiche anormalement, ou
que les obstacles (un mur par exemple) ne
soient pas détectés.
- Lorsqu'un capteur ou la partie qui l'entoure
est extrêmement chaude ou froide.
- Sur route défoncée, gravillonnée, en
pente, ou dans l'herbe.
- Présence à proximité du véhicule d'appareils
produisant des ultrasons: avertisseurs
sonores, détecteurs de véhicules, moteurs
de motos, freins pneumatiques de poids
lourds, sonar de gabarit d'autres véhicules
ou autres appareils
- Un capteur est recouvert d'une pellicule
formée par un produit en aérosol ou de
l'eau de pluie.
- Si des obstacles se dressent trop près du
capteur.
- Lorsqu'un piéton porte des vêtements qui
ne réfléchissent pas les ultrasons (ex.
jupes plissées ou à volants).
- Présence dans le périmètre de détection
d'objets qui ne sont pas perpendiculaires
au sol ou au sens de marche du véhicule,
sont de forme irrégulière ou courbe.
- Le vent qui souffle est fort
- Lorsque vous circulez par mauvais temps,
tel que brouillard, neige ou tempête de
sable
- Lorsqu'un obstacle indétectable est intercalé
entre le véhicule et un obstacle
détecté
- Si un obstacle tel qu'un véhicule, une
moto, un vélo ou un piéton coupe devant
votre véhicule ou surgit par le côté
- Si une collision ou un choc a modifié l'orientation d'un capteur
- Lorsque le véhicule est équipé d'un accessoire
susceptible de masquer un capteur,
comme un anneau de remorquage, une
protection de pare-chocs (une baguette
décorative supplémentaire, etc.), un portevélo
ou un chasse-neige
- Si l'avant du véhicule se cabre ou plonge
sous l'effet de la charge transportée
- Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu'il a été
impliqué dans un accident ou est défaillant
- Lorsque vous utilisez des chaînes à neige,
la roue de secours compacte ou le kit de
réparation anticrevaison de secours
■ Situations dans lesquelles le système
peut intervenir même s'il n'y a aucun
risque de collision
Dans certaines situations comme les suivantes,
il peut arriver que le système intervienne
alors même qu'il n'y a aucun risque
de collision.
- Lorsque vous circulez sur une route étroite
- Lorsque vous circulez en direction d'une
banderole, d'un drapeau, d'une branche
d'arbre basse ou d'une barrière levante
(comme celles utilisées aux passages à
niveau, barrières de péage et parcs de stationnement)
- Lorsqu'il y a présence d'une ornière ou
d'un trou à la surface du sol
- Lorsque vous circulez sur une protection
métallique (grille), telle que celles utilisées
pour l'évacuation à l'égout
- Lorsque vous circulez sur une forte déclivité,
en côte ou en descente
- Si un capteur est frappé par une grande
quantité d'eau, notamment lorsque vous
circulez sur une route inondée
- Un capteur est sale ou recouvert de gouttelettes
d'eau, de neige ou de glace. (Il suffit
de nettoyer les capteurs pour résoudre
le problème.)
- Un capteur est recouvert d'une pellicule
formée par un produit en aérosol ou de
l'eau de pluie
- Lorsque vous circulez par mauvais temps,
tel que brouillard, neige ou tempête de
sable
- Lorsque le vent souffle en fortes rafales
- Présence à proximité du véhicule d'appareils
produisant des ultrasons: avertisseurs
sonores, détecteurs de véhicules, moteurs
de motos, freins pneumatiques de poids
lourds, sonar de gabarit d'autres véhicules
ou autres appareils
- Si l'avant du véhicule se cabre ou plonge
sous l'effet de la charge transportée
- Si une collision ou un choc a modifié
l'orientation d'un capteur
- Le véhicule approche d'une bordure de
trottoir haute ou incurvée
- Circulation à proximité de piliers (poutres
métalliques en H, etc.) dans un parc de
stationnement à étages, un chanter de
construction, etc.
- Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu'il a été
impliqué dans un accident ou est défaillant
- Sur route défoncée, gravillonnée, en
pente, ou dans l'herbe
- Lorsque vous utilisez des chaînes à neige,
la roue de secours compacte ou le kit de
réparation anticrevaison de secoursv

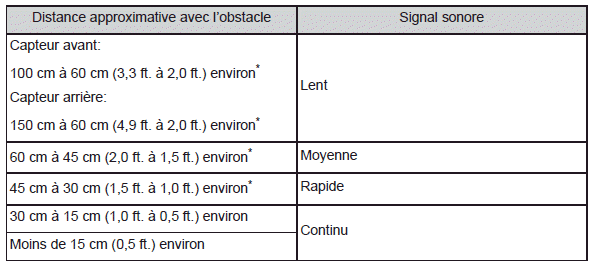

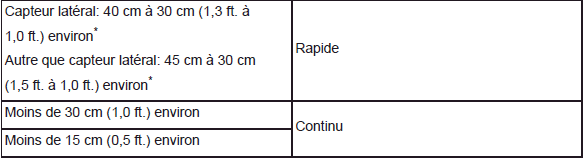

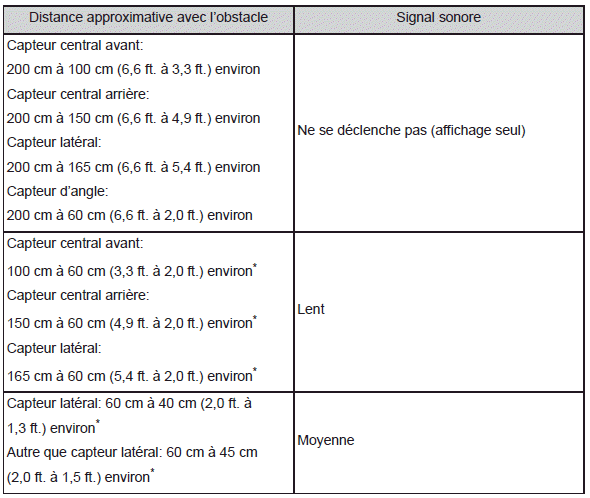

Affichage de la détection par
les capteurs, distance avec
l'obstacle

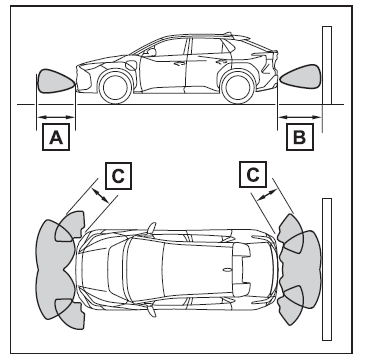

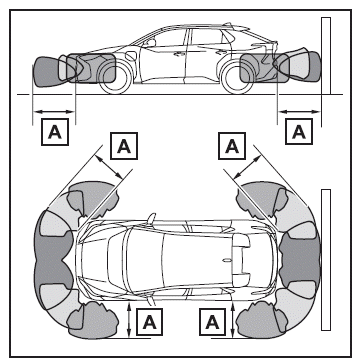

■ Portée de détection des capteurs
(véhicules dépourvus de système
Advanced Park)
- Environ 100 cm (3,3 ft.)
- Environ 150 cm (4,9 ft.)
- Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des
capteurs. Remarquez que les capteurs ne
peuvent pas détecter les obstacles extrêmement
proches du véhicule.
La portée des capteurs est susceptible de
varier selon la forme des obstacles, etc.
■ Portée de détection des capteurs
(véhicules équipés du système
Advanced Park)
- Environ 200 cm (6,6 ft.)
Le schéma illustre la portée de détection des
capteurs. Remarquez que les capteurs ne
peuvent pas détecter les obstacles extrêmement
proches du véhicule.
La portée des capteurs est susceptible de
varier selon la forme des obstacles, etc.
■ Distance et signal sonore
► Véhicules dépourvus de système
Advanced Park
*: La fonction de mise au silence automatique du signal sonore est activée.
► Véhicules équipés du système
Advanced Park
*: La fonction de mise au silence automatique du signal sonore est activée.
■ Fonctionnement du signal sonore
et distance à l'obstacle
Un signal sonore se déclenche lorsque
les capteurs sont actifs.
■ Réglage de volume du signal
sonore
Vous pouvez régler le volume du signal
sonore à l'écran multifonctionnel.
Utilisez le sélecteur d'instrumentation
pour configurer.
1. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
.
2. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
, puis appuyez
longuement sur .
3. Sélectionnez le volume sonore puis
appuyez sur .
Chaque fois que vous appuyez sur le bouton,
vous alternez entre les niveaux 1, 2, et 3
du volume sonore.
■ Mise au silence temporaire d'un
signal sonore
En cas de détection d'un obstacle, le
témoin de mise au silence apparaît
temporairement sur l'écran multimédia.
Sélectionnez pour couper le
signal sonore des fonctions d'aide au
stationnement Toyota à capteurs,
RCTA et RCD en même temps.
La mise au silence est automatiquement
annulée dans les situations suivantes:
- Lorsque vous changez de position le
sélecteur de vitesses.
- Lorsque le véhicule roule plus vite
qu'une certaine vitesse.
- Lorsqu'un capteur est défaillant ou le
système est temporairement indisponible.
- Lorsque la fonction en action est
annulée manuellement.
- Lorsque vous mettez le contacteur
de démarrage sur arrêt.
Fonction d'alerte d'obstacle
(véhicules équipés du système
Advanced Park)
La fonction d'alerte d'obstacle informe
le conducteur de la présence d'obstacles
le long du flanc du véhicule, au
moyen d'un affichage et d'un signal
sonore, si ces obstacles entrent dans la
trajectoire estimée du véhicule.

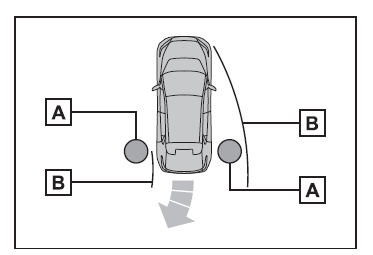

- Obstacle
- Trajectoire calculée du véhicule
Lorsque le véhicule est en mouvement, ses capteurs latéraux ou ses caméras
latérales
sont en capacité de détecter les obstacles. Si, pendant le mouvement du
véhicule,
les capteurs ou caméras latérales perdent la détection d'un obstacle
préalablement détecté, le système estime son emplacement par rapport au
véhicule.
S'il est déterminé que l'obstacle va se trouver à l'intérieur de la trajectoire
estimée
du véhicule, la fonction d'alerte d'obstacle se manifeste.

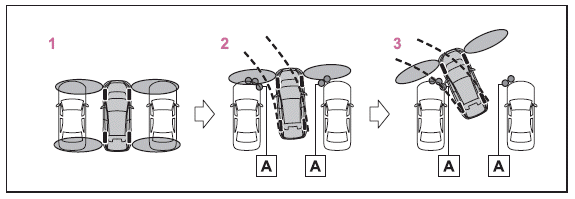

- Obstacle détecté par les capteurs latéraux ou les caméras latérales
- Le véhicule est à l'arrêt, et les obstacles le long de ses flancs ne
sont pas détectés.
- Les obstacles sont détectés à la mise en mouvement du véhicule.
- Même si les obstacles se trouvent hors de la portée de détection des
capteurs
latéraux ou caméras latérales, une alerte s'affiche accompagnée d'un signal
sonore.
■ Conditions d'intervention de la fonction
d'alerte d'obstacle
- Le système Advanced Park est en fonction.
- Le véhicule parcourt 7 m (23,0 ft.) environ après le démarrage du
système VE.
- La position de sélection R est sélectionnée.
- Après que vous ayez sélectionné la position
de sélection D, le véhicule parcourt
moins de 7 m (23,0 ft.).
- Vous avez appuyé sur le bouton de
caméra et l'écran multimédia est affiché.
- Le capteur avant ou arrière détecte un
obstacle fixe.
■ Détection des obstacles le long des
flancs du véhicule
- Les obstacles le long des flancs du véhicule
ne sont pas détectés instantanément.
L'emplacement des obstacles par rapport
au véhicule est estimé après leur détection
préalable à l'avant ou à l'arrière par les
capteurs latéraux ou les caméras latérales.
Par conséquent, après la mise du contacteur
de démarrage sur MARCHE, même si
un obstacle se trouve le long du flanc du
véhicule, il faut pour qu'il soit détecté que
le véhicule avance de quelques mètres,
afin que les capteurs latéraux ou les caméras
latérales puissent analyser complètement
les périmètres sur les côtés du
véhicule.
- Si un véhicule, un piéton, un animal, etc.,
est détecté par les capteurs latéraux ou les
caméras latérales, mais sort ensuite de
leur rayon de détection, le système considère
que l'obstacle n'a pas bougé.
AVERTISSEMENT
■ Capteurs latéraux et caméras latérales
Dans certaines situations comme celles
qui suivent, il peut arriver que la fonction
n'intervienne pas correctement, avec pour
résultat possible un accident. Procédez
avec prudence.
- À la mise en mouvement du véhicule
très peu de temps après que vous ayez
mis le contacteur de démarrage du
MARCHE, se trouve sur son flanc un
autre véhicule ou un autre obstacle,
dont la petite taille l'empêche d'être
détecté par le capteur latéral avant.
Dans la situation illustrée dans la figure
suivante, même si votre véhicule se met
en mouvement, celui à sa gauche ne va
pas être détecté et la fonction d'alerte
d'obstacle ne va pas intervenir.
- Lorsqu'un obstacle ou un piéton se
trouve à un emplacement que les capteurs
latéraux ou les caméras latérales
ne peuvent pas détecter.
- Lorsque, après que les capteurs latéraux
aient terminé d'analyser les périmètres
longeant les flancs du véhicule,
un autre véhicule, un piéton ou un autre
obstacle approche du flanc du véhicule
sans pouvoir être détecté.
- Lorsque le rétroviseur extérieur est
replié, ses capteurs latéraux ou ses
caméras latérales sont en incapacité de
détecter les obstacles.
- Si la batterie 12 V était déchargée ou a
été démontée puis remontée, escamotez
puis déployez les rétroviseurs extérieurs.
L'aide à la sortie en sécurité SEA
(Safe Exit Assist) est un système
qui exploite les capteurs radar
latéraux intégrés à la face interne
du pare-chocs arrière pour aider
les occupants à ...
La fonction RCTA utilise les capteurs
radar latéraux du système
BSM installés derrière le parechocs
arrière. Cette fonction est
destinée à aider le conducteur à
surveiller les zones à vi ...
D'autres matériaux:
Circuit d'alimentation électrique
DESCRIPTION Ce circuit fournit l'alimentation électrique nécessaire au fonctionnement du capteur de moniteur d'angle mort. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivan ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION A SUIVRE POUR LE REFRIGERANT HFO-1234yf (R1234yf)
(a) Compatibilité (1) Les pièces utilisées dans le cycle de réfrigérant, l'huile du compresseur, etc. du système HFO-1234yf (R1234yf) ne sont pas compatibles avec le système traditionnel HFC-134a ...
Contacteur De Pare-soleil De Toit
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE COURTOISIE)
81260A -
- - PROCÉDURE
1. DEPOSER LE CONTACTEUR DE ...
