DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble d'amplificateur de l'élément stéréo détecte une coupure dans le circuit du haut-parleur avant gauche en alimentant la ligne du haut-parleur.
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
---|---|---|---|
B1ACB71 |
Actionneur de câble de haut-parleur avant gauche bloqué |
Une coupure dans le circuit du haut-parleur avant gauche est détectée. (logique de détection à 1 cycle(s)) |
|

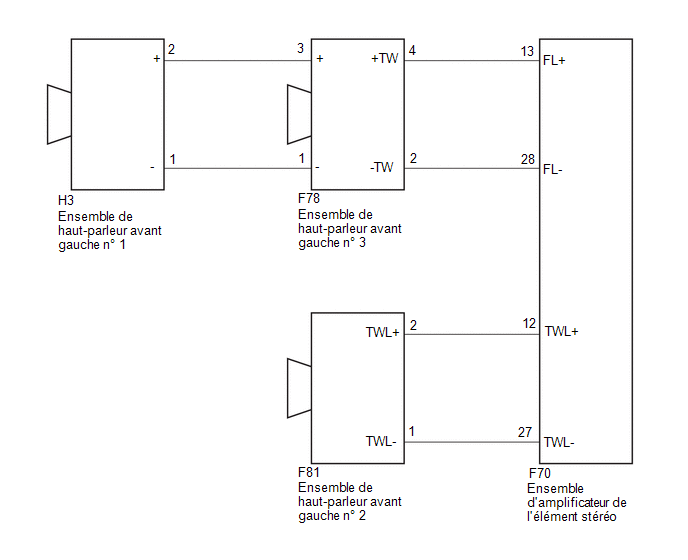

SCHEMA DE CABLAGE
PROCÉDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - CHAQUE HAUT-PARLEUR) |
(a) Débrancher le connecteur F70 de l'ensemble d'amplificateur de l'élément stéréo.
(b) Débrancher le connecteur H3 de l'ensemble de haut-parleur avant gauche n° 1.
(c) Débrancher le connecteur F81 de l'ensemble de haut-parleur avant gauche n° 2.
(d) Débrancher le connecteur F78 de l'ensemble de haut-parleur avant gauche n° 3.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F70,F78,H3,F81) Cliquer sur Location & Routing(F70,F78,H3,F81) Cliquer sur Connector(F70) Cliquer sur Connector(F70) Cliquer sur Connector(F78) Cliquer sur Connector(F78) Cliquer sur Connector(H3) Cliquer sur Connector(H3) Cliquer sur Connector(F81) Cliquer sur Connector(F81)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F70-13 (FL+) - F78-4 (+TW) |
Toujours |
En dessous de 1 Ω |
F70-28 (FL-) - F78-2 (-TW) |
Toujours |
En dessous de 1 Ω |
H3-2 (+) - F78-3 (+) |
Toujours |
En dessous de 1 Ω |
H3-1 (-) - F78-1 (-) |
Toujours |
En dessous de 1 Ω |
F70-12 (TWL+) - F81-2 (TWL+) |
Toujours |
En dessous de 1 Ω |
F70-27 (TWL-) - F81-1 (TWL-) |
Toujours |
En dessous de 1 Ω |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
2. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
Cliquer ici
NON OK | ![]() |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
|
3. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
Cliquer ici
NON OK | ![]() |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
|
4. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3 |
Cliquer ici
NON OK | ![]() |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3 |
|
5. |
VERIFIER LE DTC |
(a) Supprimer les DTC.
Body Electrical / Navigation System / Clear DTCs.
(b) En fonction de l'affichage du GTS, effectuer une vérification de l'activation de circuit de haut-parleur.
Cliquer ici
Body Electrical>Navigation System>Utility
Affichage du tester |
---|
Speaker Line Electricity Check |
(c) Vérifier les DTC et passer au point suivant.
Body Electrical>Navigation System>Trouble Codes
Résultat:
Résultat |
Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Le DTC B1ACB71 est émis |
B |
A | ![]() |
FIN (LE HAUT-PARLEUR EST DEFECTUEUX) |
B | ![]() |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
