VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER LE CONDENSATEUR DE REGLAGE DE RADIO

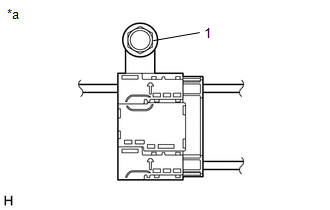

(a) Une fois le condensateur de réglage de radio posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
| (b) Mesurer la résistance du condensateur de réglage de radio en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le condensateur de réglage de radio. |
|
(c) Déposer le boulon.
(d) Libérer l'attache et débrancher le condensateur de réglage de radio avec faisceau de câbles de la carrosserie du véhicule.

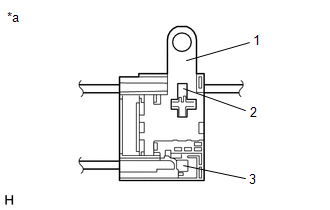

| (e) Mesurer la résistance et la tension du condensateur de réglage de radio en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Tension standard:
|
|
DeposeToutes les fonctions de verrouillage/déverrouillage à l'ouverture de porte ne fonctionnent pas, mais celles de commande à distance fonctionnent
DESCRIPTION Lorsque la commande à distance peut être utilisée pour verrouiller et déverrouiller les portes, la communication entre l'ensemble de clé intelligente et le récepteur de système de contrôle de pression des pneus et l'ECU de certification (ensemble d'ECU de clé intelligente) est n ...
Tableau De Codes De Diagnostic
TABLEAU DE CODES DE DIAGNOSTIC Système de chauffage des sièges
N° de DTC Objet de la détection
Lien B14C011
Court-circuit à la masse du capteur de chaleur de siège avant droit
B14C015 Le circuit du capteur de chaleur du siège avant droit est en court- ...
Circuit du moteur d'essuie-glace avant
DESCRIPTION L'ensemble de relais d'essuie-glace avant commande l'ensemble de moteur d'essuie-glace avant via ce circuit. SCHEMA DE CABLAGE
PROCÉDURE
1.
EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS
(a) Effectuer l'Active Test en suivant les indications du GTS. Body Electrical > Main ...
