VERIFICATION SUR VEHICULE
PROCÉDURE

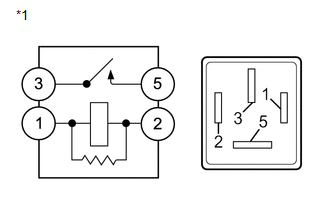

1. VERIFIER LE RELAIS BATT HTR N° 1
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais BATT HTR n° 1. |
|
2. VERIFIER LE RELAIS BATT HTR N° 2
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais BATT HTR n° 2. |
|
3. VERIFIER LE RELAIS DCB
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais DCB. |
|
4. VERIFIER LE RELAIS IGCT-SCENE
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais IGCT-SCENE. |
|
5. VERIFIER LE RELAIS IGCT-IG N° 1
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais IGCT-IG n° 1. |
|
6. VERIFIER LE RELAIS PLUG LOCK N° 1
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais PLUG LOCK n° 2. |
|
7. VERIFIER LE RELAIS PLUG LOCK N° 2
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le relais PLUG LOCK n° 1. |
|
