Toyota bZ4X - Manuel de réparation (2021-2024): Enregistrement

ENREGISTREMENT

PROCÉDURE

1. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

REMARQUE:

CONSEIL:

(a) Effectuer l'initialisation conformément au tableau ci-dessous.

Position de vitre électrique

Passer au point

Un ensemble de moteur de lève-vitre électrique a été remplacé par un élément neuf.

Procédure A

  • L'ensemble de moteur de lève-vitre électrique a été déposé/posé ou une vitre de porte et/ou un coulisseau de vitre de porte, etc. ont été déposés/reposés ou remplacés par de nouvelles.
  • La vitre électrique ne peut pas être complètement ouverte par une opération d'ouverture (la vitre de porte reste visible).
  • La vitre électrique ne peut pas être complètement fermée (se déclenche malencontreusement en marche arrière) après l'initialisation.
  • La vitre électrique ne peut pas être complètement ouverte (s'arrête malencontreusement) après l'initialisation.
  • Les instructions pour effectuer l'initialisation apparaissent dans les autres procédures de recherche de pannes.

CONSEIL:

Suivre cette procédure lorsque l'ensemble de moteur de lève-vitre électrique doit être réutilisé.

Procédure B

La vitre électrique fonctionne malencontreusement en marche arrière ou s'arrête en raison d'un changement dans la résistance au glissement après un réglage du raccord.

Procédure C

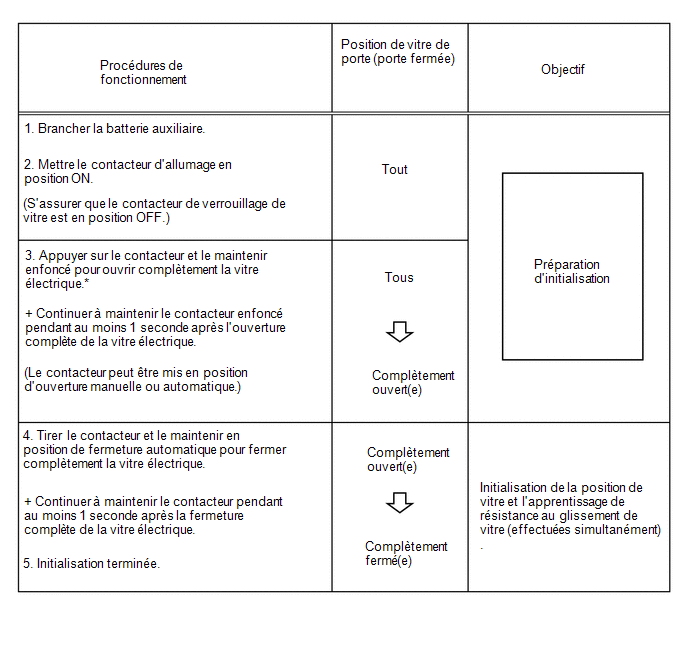

(b) Procédure A

(1) Effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au coulissement.

CONSEIL:

*: Même si la vitre de porte est en position d'ouverture complète avant d'effectuer l'étape 3, appuyer sur le contacteur et le maintenir en position pendant au moins 1 seconde.

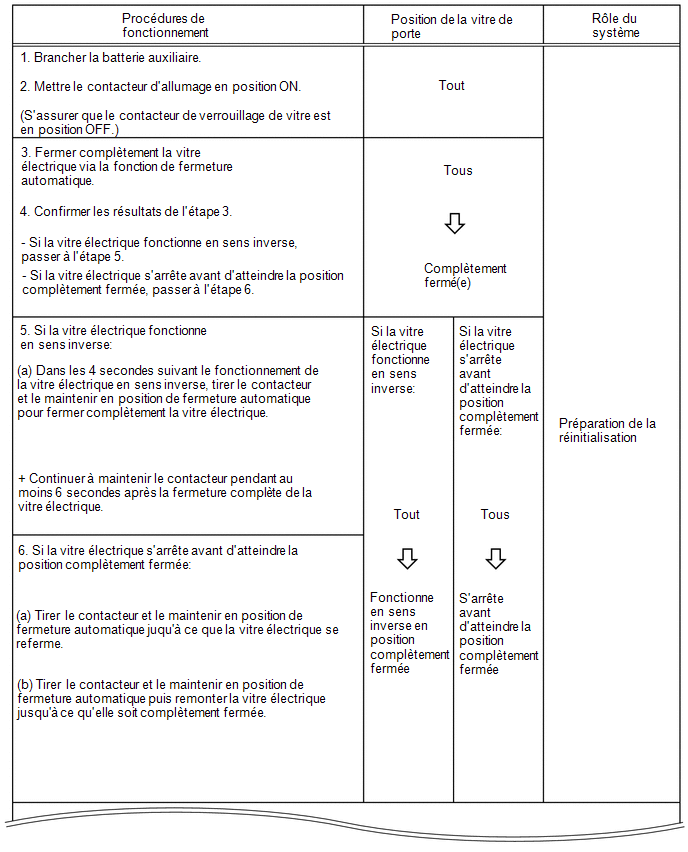

(c) Procédure B

(1) Effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au coulissement.

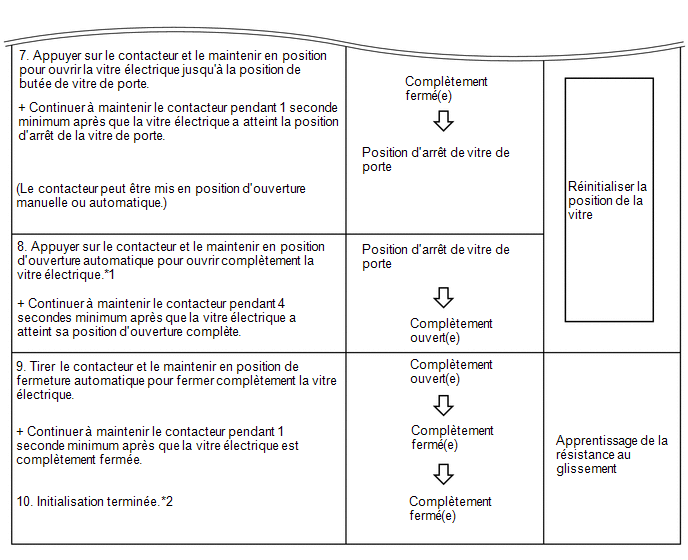

Réinitialiser la position de la vitre électrique, effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au coulissement.

CONSEIL:

*1: Après avoir effectué l'étape n° 7, relâcher le contacteur puis actionner l'ouverture automatique une fois.

*2: Après avoir terminé l'initialisation, s'assurer que la vitre électrique peut être fermée complètement via une fonction de fermeture automatique.

Si l'initialisation ne peut pas être terminée correctement, le système de communication LIN risque de présenter un dysfonctionnement.

Cliquer ici

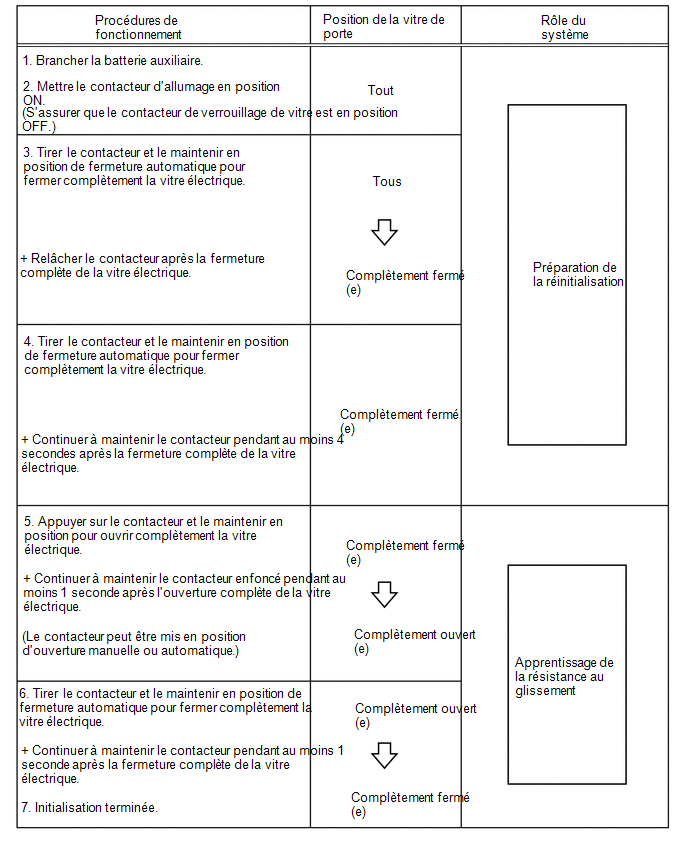

(d) Procédure C

(1) Procéder à l'apprentissage de la résistance au coulissement.

CONSEIL:

Si la fonction anti-pincement ou anticrochet continue à fonctionner après avoir effectué les étapes 4, 5 et 6, effectuer de nouveau la procédure à partir de l'étape 3.
