VERIFICATION
PROCÉDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPTEUR ARRIERE GAUCHE DE COMMANDE DE HAUTEUR
(a) Vérifier le sous-ensemble de capteur de commande de hauteur arrière gauche.
(1) Brancher 3 piles sèches de 1,5 V en série.

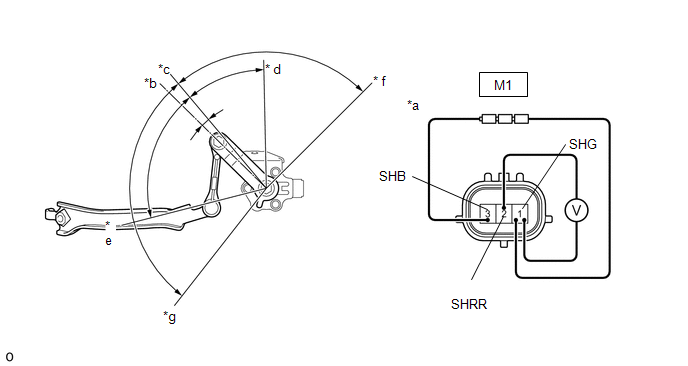

(2) Brancher l'extrémité positive (+) des batteries sur le connecteur M1-3 (SHB) du sous-ensemble de capteur de commande de hauteur arrière gauche et l'extrémité négative (-) des batteries sur le connecteur M1-1 (SHG). Tout en déplaçant lentement la biellette de capteur vers le haut et vers le bas, mesurer la tension entre M1-2 (SHRR) et M1-1 (SHG).
REMARQUE:
|
*a | Pièce constitutive sans faisceau de câbles branché (sous-ensemble de capteur de commande de hauteur arrière gauche) |
*b | Position horizontale |
|
*c | Position standard (5,4° depuis la position horizontale) |
* d | Hauteur basse (bond complet) (38,8° depuis la position standard) |
|
* e | Hauteur élevée (Rebond complet) (64,4° depuis la position standard) |
* f | Position d'arrêt de biellette côté bond (85° depuis la position standard) |
|
*g | Position d'arrêt de biellette côté rebond (102° depuis la position standard) |
- | - |
(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(M1) Cliquer sur Location & Routing(M1) Cliquer sur Connector(M1) Cliquer sur Connector(M1)|
Branchement du tester | Condition |
Condition spécifiée | |
|---|---|---|---|
|
M1-1 (SHG) - M1-2 (SHRR) |
La biellette se déplace vers le haut depuis la position standard vers le côté de bond (hauteur basse) |
De 38,8° vers la position d'arrêt de biellette côté bond |
Environ 0,5 V |
|
M1-1 (SHG) - M1-2 (SHRR) | La biellette se déplace vers le haut depuis la position standard vers le côté de bond (hauteur basse) |
38,8° (bond complet) |
Environ 0,7 V |
| M1-1 (SHG) - M1-2 (SHRR) |
Position standard | - |
Environ 2,25 V |
|
M1-1 (SHG) - M1-2 (SHRR) |
La biellette se déplace vers le bas depuis la position standard vers le côté rebond (hauteur élevée) |
Position horizontale |
Environ 2,47 V |
|
M1-1 (SHG) - M1-2 (SHRR) | La biellette se déplace vers le bas depuis la position standard vers le côté rebond (hauteur élevée) |
64,4° (bond complet) |
Environ 4,5 V |
|
M1-1 (SHG) - M1-2 (SHRR) | La biellette se déplace vers le bas depuis la position standard vers le côté rebond (hauteur élevée) |
De 64,4° vers la position d'arrêt de biellette côté rebond |
Environ 4,5 V |
(4) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de capteur arrière gauche de commande de hauteur.
