DESCRIPTION
L'ensemble d'amplificateur de climatisation et l'ensemble de chauffage rapide et d'accessoires n° 1 communiquent via la communication LIN.
L'ensemble d'amplificateur de climatisation enregistre ce DTC si la communication est anormale.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Mémoire |
|---|---|---|---|---|
|
B13A287 |
Message de perte de communication du chauffage de radiateur avant gauche |
Condition de diagnostic:
|
|
Mémorisé(s) |
Tableau de combinaison de condition de détection de DTC
|
Condition du véhicule |
|||
|---|---|---|---|
|
Séquence 1 |
Séquence 2 |
||
|
Condition de diagnostic |
Contacteur d'allumage en position ON |
○ |
○ |
|
Dysfonctionnement |
Erreur dans la ligne de communication entre l'ensemble d'amplificateur de climatisation et l'ensemble de chauffage rapide et d'accessoires n° 1 |
○ |
- |
|
Coupure dans la ligne de communication entre l'ensemble d'amplificateur de climatisation et l'ensemble de chauffage rapide et d'accessoires n° 1 |
- |
○ |
|
|
Durée de détection |
De façon continue pendant 10 secondes minimum |
De façon continue pendant 10 secondes minimum |
|
|
Compteur de trajet |
1 cycle(s) |
1 cycle(s) |
|
CONSEIL:
Si les conditions d'une de ces séquences sont détectées, un DTC est enregistré.

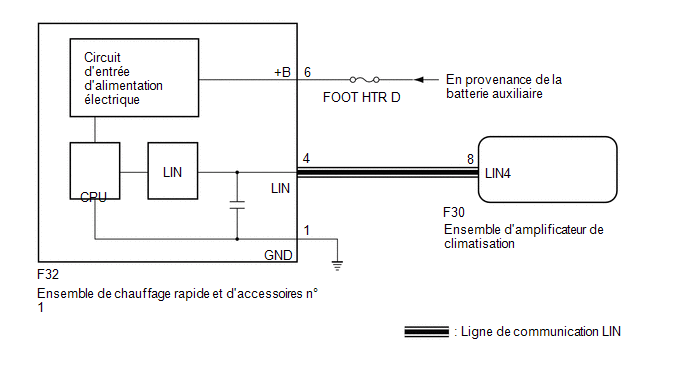

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES GAUCHE - SOURCE D'ALIMENTATION ELECTRIQUE ET MASSE DE CARROSSERIE) |

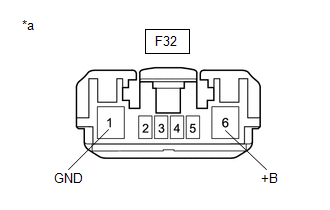

(a) Débrancher le connecteur de l'ensemble de chauffage rapide et d'accessoires n° 1.
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(F32) Cliquer sur Location & Routing(F32) Cliquer sur Connector(F32) Cliquer sur Connector(F32)
|
|
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F32) Cliquer sur Location & Routing(F32) Cliquer sur Connector(F32) Cliquer sur Connector(F32)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F32-1 (GND) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur F30 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F32,F30) Cliquer sur Location & Routing(F32,F30) Cliquer sur Connector(F32) Cliquer sur Connector(F32) Cliquer sur Connector(F30) Cliquer sur Connector(F30)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F32-4 (LIN) - F30-8 (LIN4) |
Toujours |
En dessous de 1 Ω |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
VERIFIER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 |
Cliquer ici .gif)
| NON OK | |
REMPLACER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 |
|
|
4. |
EFFACER LE DTC |
(a) Supprimer les DTC.
Body Electrical / Air Conditioner / Clear DTCs.
|
|
5. |
VERIFIER LES DTC |
(a) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B13A287 n'est pas émis |
A |
|
Le DTC B13A287 est émis |
B |
| A | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
| B | |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
