Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE

(a) Vérifier le fonctionnement.

(1) Appliquer la tension de la batterie auxiliaire et vérifier le fonctionnement de l'ensemble de klaxon à tonalité aiguë en fonction du tableau ci-dessous.

OK.:

Condition de la mesure

Condition spécifiée

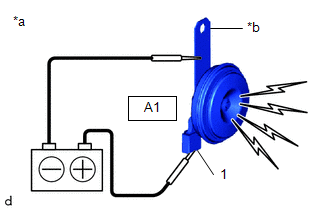

A1-1 - Borne positive (+) de la batterie auxiliaire → Borne 1

Borne négative de batterie auxiliaire (-) → Renfort d'avertisseur sonore

L'ensemble d'avertisseur sonore à tonalité aiguë retentit

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble d'avertisseur sonore à tonalité aigüe)

*b

Renfort d'avertisseur sonore

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité aigüe.

2. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Vérifier le fonctionnement.

(1) Appliquer la tension de batterie auxiliaire et vérifier le fonctionnement de l'ensemble de klaxon à tonalité grave en fonction du tableau ci-dessous.

OK.:

Condition de la mesure

Condition spécifiée

A2-1 - Borne positive (+) de la batterie auxiliaire → Borne 1

Borne négative de batterie auxiliaire (-) → Renfort d'avertisseur sonore

L'ensemble d'avertisseur sonore à tonalité grave retentit

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble d'avertisseur sonore à tonalité grave)

*b

Renfort d'avertisseur sonore

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité grave.
