1. VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION

(a) S'assurer que le câble d'ensemble d'antenne de navigation est correctement posé et qu'il ne contient pas de bords acérés ou de connexions desserrées ou pincées.

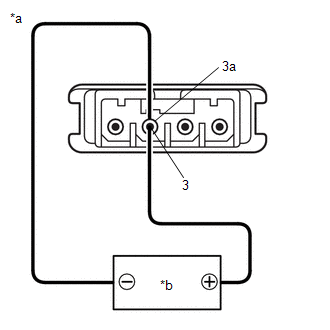

(b) Vérification de la consommation actuelle : (GNSS1)

(1) Mesurer la consommation de courant en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Courant standard:

Branchement du tester

Condition

Condition spécifiée

3 (noyau) - 3a (blindage)

4,2 à 5,0 V appliqués entre les bornes 3 et 3a

10 à 30 mA

REMARQUE:

Ne pas appliquer 6,0 V ou plus entre les bornes 3 et 3a.

CONSEIL:

Si une alimentation électrique stable n'est pas disponible, brancher 4 batteries au nickel-métal-hydrure (de 1,2 V chaque) ou équivalent en série.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'antenne de navigation)

*b

Tension appliquée entre les bornes

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'antenne de navigation.

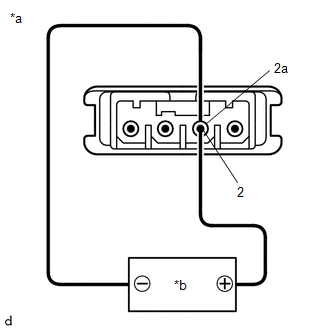

(c) Vérification de la consommation actuelle : (GNSS2)

(1) Mesurer la consommation de courant en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Courant standard:

Branchement du tester

Condition

Condition spécifiée

2 (noyau) - 2a (blindage)

4,2 à 5,0 V appliqués entre les bornes 2 et 2a

10 à 30 mA

REMARQUE:

Ne pas appliquer 6,0 V ou plus entre les bornes 2 et 2a.

CONSEIL:

Si une alimentation électrique stable n'est pas disponible, brancher 4 batteries au nickel-métal-hydrure (de 1,2 V chaque) ou équivalent en série.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'antenne de navigation)

*b

Tension appliquée entre les bornes

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'antenne de navigation.

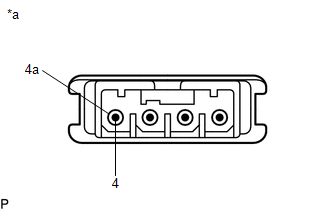

(d) Vérification de la résistance: (téléphone secodaire)

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (noyau) - 4a (blindage)

Toujours

9,0 à 11 kΩ

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'antenne de navigation)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'antenne de navigation.
