Pièces constitutives à vérifier |
Procédure |
| Ensemble de bouton d'avertisseur sonore |
- Effectuer une vérification du système de diagnostic
- Vérifier visuellement l'absence de défauts avec l'ensemble de bouton d'avertisseur sonore déposé du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Coupures sur la surface ou dans les rainures
- Petites fissures sur la surface ou dans les rainures
- Importante décoloration sur la surface ou dans les rainures
- Fissures ou autres détériorations au niveau du connecteur
- Déformation de l'ensemble de volant
- Déformation de la surface de pose de l'ensemble de bouton d'avertisseur sonore
- Interférence ou jeu irrégulier entre l'ensemble de bouton d'avertisseur sonore et l'ensemble de volant lorsque l'ensemble de bouton d'avertisseur sonore neuf est installé sur l'ensemble de volant
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble de bouton d'avertisseur sonore ou l'ensemble de volant par un élément neuf.
|
| Ensemble d'airbag inférieur de tableau de bord n° 1 |
- Procéder à une vérification du système de diagnostic.
- Vérifier visuellement la présence de défauts avec l'ensemble d'airbag inférieur de tableau de bord n° 1 déposé du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Coupures
- Petites fissures
- Importante décoloration
- Fissures ou autres dommages au niveau du connecteur
- Déformation ou fissures sur l'ensemble d'airbag inférieur de tableau de bord n° 1.
OK.:
Aucune anomalie n'a été trouvée.
Si un défaut est détecté, remplacer l'ensemble d'airbag de tableau de bord inférieur n° 1, le sous-ensemble de renfort de tableau de bord n° 1, le sous-ensemble de renfort de tableau de bord n° 3 ou l'ensemble de renfort de tableau de bord par un élément neuf.
|
| Ensemble d'airbag de tableau de bord inférieur n° 2 |
- Effectuer une vérification du système de diagnostic.
- Vérifier visuellement la présence de défauts avec l'ensemble d'airbag inférieur de tableau de bord n° 2 déposé du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Coupures
- Petites fissures
- Importante décoloration
- Fissures ou autres dommages au niveau du connecteur
- Déformation ou fissures sur l'ensemble d'airbag inférieur de tableau de bord n° 2.
OK.:
Aucune anomalie n'a été trouvée.
Si un défaut est détecté, remplacer l'ensemble d'airbag inférieur de tableau de bord n° 2, le sous-ensemble de support d'airbag inférieur de tableau de bord et l'ensemble de renfort de tableau de bord par un élément neuf.
|
| Ensemble d'airbag de tableau de bord côté passager |
- Effectuer une vérification du système de diagnostic.
- Vérifier visuellement la présence de défauts avec l'ensemble d'airbag de tableau de bord côté passager déposé du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Coupures
- Petites fissures
- Importante décoloration
- Fissures ou autres détériorations au niveau du connecteur
- Déformation ou fissures sur l'ensemble de rembourrage de sécurité de tableau de bord ou l'ensemble de renfort de tableau de bord
OK.:
Aucune anomalie n'a été trouvée.
Si un défaut est détecté, remplacer l'ensemble d'airbag de tableau de bord côté passager, le sous-ensemble de rembourrage de sécurité de tableau de bord ou l'ensemble de renfort de tableau de bord par un élément neuf.
|
| Ensemble d'airbag rideau |
- Procéder à une vérification du système de diagnostic.
- Vérifier visuellement la présence de défauts avec les ensembles d'airbags rideaux déposés du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Coupures
- Petites fissures
- Importante décoloration
- Fissures ou autres détériorations au niveau du connecteur
OK.:
Il n'y a aucun défaut.
Si l'un de ces défauts est détecté, remplacer l'ensemble d'airbag rideau par un nouveau.
|
| Ensemble d'airbag de siège avant |
- Procéder à une vérification du système de diagnostic.
- Vérifier visuellement l'absence de défauts dans les ensembles d'airbags de siège avant installés sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Rayures, ruptures ou effilochures sur la surface de l'ensemble de dossier de siège avant à proximité des ensembles d'airbag de siège avant
- Petites fissures sur l'ensemble de dossier de siège avant à proximité des ensembles d'airbags de siège avant
- Importante décoloration sur l'ensemble de dossier de siège avant à proximité des ensembles d'airbags de siège avant
OK.:
Aucune anomalie n'a été trouvée.
Si un défaut est détecté, remplacer le rembourrage de dossier de siège avant de type séparé, la housse de dossier de siège avant de type séparé ou la housse de dossier de siège avant avec rembourrage par un élément neuf.
- Vérifier visuellement la présence de défauts sur les ensembles d'airbag de siège avant déposés du véhicule.
CONSEIL:
Les défauts sont les suivants:
- L'airbag s'est déployé
- Eraflures, filets cassés ou faussés sur la surface du support textile des ensembles d'airbag de siège avant
- Repères en cas de chute
- Déformation de la surface de repose des ensembles d'airbag de siège avant
- Fissures ou autres détériorations au niveau du faisceau de câbles ou du connecteur.
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble d'airbag de siège avant par un élément neuf.
|
| Ensemble de sangle extérieure de ceinture de sécurité avant |
- Procéder à une vérification du système de diagnostic.
- Vérifier visuellement l'absence de défauts lorsque la ceinture de sécurité extérieure de siège avant est retirée du véhicule.
CONSEIL:
Les défauts sont les suivants:
- Le prétensionneur de ceinture de sécurité s'est déployé
- Coupures
- Petites fissures
- Importante décoloration
- Fissures ou autres détériorations au niveau du connecteur
OK.:
Il n'y a aucun défaut.
Si des défauts sont constatés, remplacer l'ensemble de sangle extérieure de ceinture de sécurité avant par une pièce neuve.
|

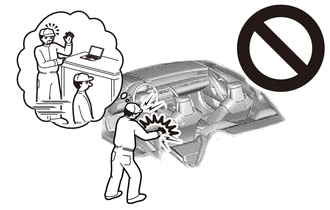

| Ensemble d'ECU d'airbag |
- Pour l'airbag qui ne s'est pas déployé:
- Effectuer une vérification du système de diagnostic.
- Rechercher d'éventuels défauts sur l'ensemble d'ECU d'airbag reposé sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Fissures sur le boîtier d'ECU
- Entailles sur le boîtier d'ECU
- Eclats sur le boîtier d'ECU
- Fissures ou autres détériorations au niveau du connecteur
- Etiquette arrachée
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble d'ECU d'airbag par un élément neuf.
- Pour l'airbag qui s'est déployé:
- Remplacer l'ensemble d'ECU d'airbag.
CONSEIL:
L'ensemble d'ECU d'airbag doit être remplacé dès qu'une pièce SRS s'est déployée, étant donné qu'il a été soumis à un impact.
|
| Capteur d'airbag avant |
- Lorsque les airbags se sont déployés suite à une collision, veiller à remplacer tous les capteurs d'airbag dans les zones endommagées (tous ceux nécessitant une réparation).
- Vérifier visuellement les capteurs d'airbag dans les zones non endommagées pour s'assurer qu'ils n'ont aucun défaut.
CONSEIL:
Les défauts sont les suivants:
- Fissures sur le boîtier de capteur
- Entailles sur le boîtier du capteur
- Eclats sur le boîtier du capteur
- Fissures ou autres dommages au niveau du connecteur
- Détériorations au niveau du numéro de série
- Joint en caoutchouc étanche endommagé
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté ou si un capteur d'airbag a détecté une importante collision, remplacer le capteur d'airbag par un élément neuf.
- Effectuer une vérification du système de diagnostic.
|
| Capteur de pression d'airbag latéral |
|
Capteur d'airbag latéral n° 1 |
|
Capteur d'airbag latéral n° 2 |
|
Faisceau de câbles et connecteur |
- Procéder à une vérification du système de diagnostic.
- S'assurer que les faisceaux de câbles en contact direct avec le faisceau de câbles de l'airbag ne sont pas endommagés.
- S'assurer de l'absence de rayures, de fissures ou de dégât sur le connecteur du faisceau de câbles de l'airbag.
|
