Toyota bZ4X - Manuel de réparation (2021-2024): Dysfonctionnement du témoin de rappel de ceinture de sécurité arrière

DESCRIPTION

L'ensemble de distribution électrique envoie un signal pour indiquer l'état d'une ceinture de sécurité arrière lorsque le contacteur d'allumage est en position ON à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) via le système de communication CXPI.

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) envoie un signal pour indiquer l'état du contacteur d'éclairage de seuil de porte arrière lorsque le contacteur d'allumage est en position ON ou off et un autre signal pour indiquer l'état d'une ceinture de sécurité arrière lorsque le contacteur d'allumage est en position ON à l'ensemble de combiné d'instruments via le système de communication CAN.

En fonction de l'état de la ceinture de sécurité arrière, du rapport engagé et de la vitesse du véhicule, l'ensemble de combiné d'instruments allume ou éteint le témoin d'avertissement de rappel de ceinture de sécurité arrière.

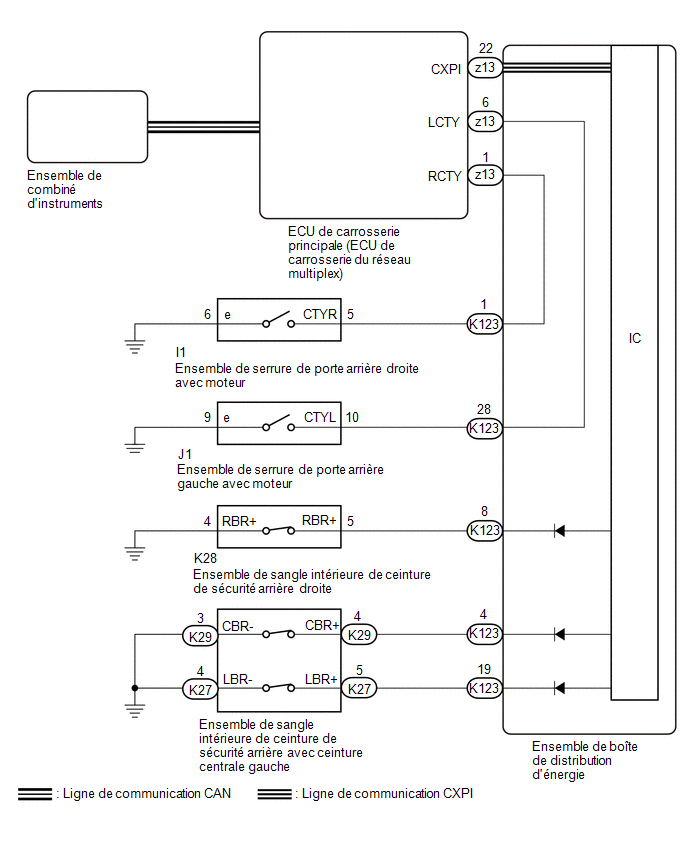

SCHEMA DE CABLAGE

MESURE DE PRECAUTION/REMARQUE/CONSEIL

REMARQUE:

PROCÉDURE

1.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Main Body > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Door Courtesy Switch Status

Contacteur d'éclairage de seuil de porte arrière droite

Close ou Open

Close: porte arrière droite fermée

Open: porte arrière droite ouverte

-

RL Door Courtesy Switch Status

Contacteur d'éclairage de seuil de porte arrière gauche

Close ou Open

Close: porte arrière gauche fermée

Open: porte arrière gauche ouverte

-

Body Electrical > Main Body > Data List

Affichage du tester

RR Door Courtesy Switch Status

RL Door Courtesy Switch Status

OK.:

L'affichage du GTS change correctement en fonction de l'état du contacteur d'éclairage d'accueil de la porte arrière.

NON OK

PASSER AU SYSTEME D'ECLAIRAGE

OK.

2.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Rear Seat RH Buckle Switch Status

Contacteur de boucle de ceinture de sécurité arrière droite

Set, Unset ou Unknown

Set: contacteur de boucle de ceinture de sécurité arrière droite bouclée

Unset: contacteur de boucle de ceinture de sécurité arrière droit non bouclée

Unknown: données non déterminées

-

Rear Seat Center Buckle Switch Status

Contacteur de boucle de ceinture de sécurité du siège central arrière

Set, Unset ou Unknown

Set: contacteur de boucle de ceinture de sécurité central arrière bouclée

Unset: contacteur de boucle de ceinture de sécurité arrière centrale non bouclée

Unknown: données non déterminées

-

Rear Seat LH Buckle Switch Status

Contacteur de boucle de ceinture de sécurité arrière gauche

Set, Unset ou Unknown

Set: contacteur de boucle de ceinture de sécurité arrière gauche bouclée

Unset: contacteur de boucle de ceinture de sécurité arrière gauche non bouclée

Unknown: données non déterminées

-

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Rear Seat RH Buckle Switch Status

Rear Seat Center Buckle Switch Status

Rear Seat LH Buckle Switch Status

OK.:

L'affichage du GTS change correctement en fonction de l'état du contacteur de boucle de ceinture de sécurité arrière.

Résultat:

Résultat

Passer au point

OK.

A

NG ("Unknown" s'affiche)

B

NG (dysfonctionnement de la ceinture de sécurité arrière droite)

C

NG (dysfonctionnement de la ceinture de sécurité centrale arrière)

D

NG (dysfonctionnement de la ceinture de sécurité arrière gauche)

e

A

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

B

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

D

PASSER AU POINT 5

e

PASSER AU POINT 7

C

3.

VERIFIER L'ENSEMBLE DE CEINTURE DE SECURITE INTERIEURE ARRIERE DROITE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CEINTURE DE SECURITE INTERIEURE ARRIERE DROITE

OK.

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CEINTURE DE SECURITE INTERIEURE ARRIERE DROITE - ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K123 de l'ensemble de boîtier de distribution électrique.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K28,K123) Cliquer sur Location & Routing(K28,K123) Cliquer sur Connector(K28) Cliquer sur Connector(K28) Cliquer sur Connector(K123) Cliquer sur Connector(K123)

Branchement du tester

Condition

Condition spécifiée

K28-5 (RBR+) - K123-8

Toujours

En dessous de 1 Ω

K28-4 (RBR-) - Masse de carrosserie

Toujours

En dessous de 1 Ω

K28-5 (RBR+) ou K123-8 - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.

VERIFIER L'ENSEMBLE DE SIEGE INTERIER ARRIERE GAUCHE AVEC CEINTURE DE SECURITE CENTRALE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

OK.

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SIEGE INTERIEUR ARRIERE GAUCHE AVEC CEINTURE DE SECURITE CENTRALE - ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K123 de l'ensemble de boîtier de distribution électrique.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K29,K123) Cliquer sur Location & Routing(K29,K123) Cliquer sur Connector(K29) Cliquer sur Connector(K29) Cliquer sur Connector(K123) Cliquer sur Connector(K123)

Branchement du tester

Condition

Condition spécifiée

K29-4 (CBR+) - K123-4

Toujours

En dessous de 1 Ω

K29-3 (CBR-) - Masse de carrosserie

Toujours

En dessous de 1 Ω

K29-4 (CBR+) ou K123-4 - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.

VERIFIER L'ENSEMBLE DE SIEGE INTERIER ARRIERE GAUCHE AVEC CEINTURE DE SECURITE CENTRALE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

OK.

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SIEGE INTERIEUR ARRIERE GAUCHE AVEC CEINTURE DE SECURITE CENTRALE - ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K123 de l'ensemble de boîtier de distribution électrique.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K27,K123) Cliquer sur Location & Routing(K27,K123) Cliquer sur Connector(K27) Cliquer sur Connector(K27) Cliquer sur Connector(K123) Cliquer sur Connector(K123)

Branchement du tester

Condition

Condition spécifiée

K27-5 (LBR+) - K123-19

Toujours

En dessous de 1 Ω

K27-4 (LBR-) - Masse de carrosserie

Toujours

En dessous de 1 Ω

K27-5 (LBR+) ou K123-19 - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
