VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR

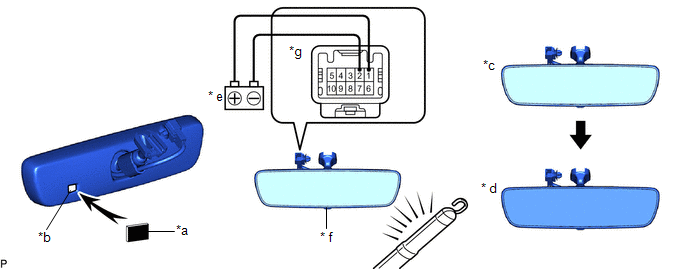

(a) Vérifier le fonctionnement de l'ensemble rétroviseur intérieur électrochrome.
|
*a | Ruban adhésif noir |
*b | Capteur avant |
|
*c | Brillant |
* d | Noir |
|
* e | Batterie auxiliaire |
* f | Contacteur EC |
|
*g | Pièce constitutive sans faisceau de câbles branché (Ensemble de rétroviseur intérieur) |
- | - |
(1) Brancher un câble positif (+) de la batterie auxiliaire à la borne 1 (+) et un câble négatif (-) de la batterie auxiliaire à la borne 2 (-).
(2) Appuyer sur le contacteur EC.
(3) Coller du ruban adhésif noir sur le capteur avant pour l'empêcher de capter.
(4) Activer le miroir avec une lumière électrique et vérifier que la surface du miroir passe de claire à obscurcie.
OK.:
La surface du rétroviseur s'obscurcit.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur intérieur.
Depose
PoseVerification Sur Vehicule
VERIFICATION SUR VEHICULE PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT (a) Avec le contacteur d'allumage en position ON et lorsque les roues ne sont pas en contact avec le sol, actionner le contacteur de frein de stationnement électrique (ensemble de contacteur de frei ...
Résistance inférieure au seuil dans le circuit de commande de déploiement de prétensionneur de ceinture de sécurité côté passager "A"
DESCRIPTION
N° de DTC
Objet de la détection
Condition de détection de DTC
Zone incriminée
...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- FUSIBLE STRG HTR *2
ENSEMBLE DE VOLANT - UNITE DE CHAUFFAGE DE VOLANT
*3 DISPOSITIF DE COMMANDE DE VOLANT CHAUFFE (ECU DE DIRECTION DU RESEAU MULTIPLEX)
*4 DLC3
...
