En créant et en enregistrant un calendrier de recharge CA, vous pouvez recharger aux horaires de votre choix.
■ Paramètres du calendrier
Le calendrier de recharge utilise la date et l'heure affichées à l'écran multifonctionnel.
Voir à "Affichage des configurations".
Si un écran s'affiche pour vous inviter à vérifier les paramètres du calendrier lorsque vous essayez d'enregistrer un programme de recharge, vérifiez que le système est réglé à la bonne date. Si elle est incorrecte, ne manquez pas de la corriger.
Si les informations du calendrier sont erronées, la fonction de calendrier de recharge ne peut pas se dérouler normalement.
Lorsque vous enregistrez le calendrier de recharge, les paramètres suivants sont modifiables.
■ Sélection du mode de recharge
Vous avez le choix entre les deux modes de recharge suivants.
► "Démarrage"
La recharge se lance à l'heure programmée* et se termine lorsque la batterie est à pleine capacité.
► "Marche-Arrêt"
La recharge CA se déroule selon les horaires programmés de début et de fin.*
*: Il peut arriver qu'il y ait un léger décalage dans l'horaire lorsque la recharge se lance du fait de l'état de la batterie de traction.
■ Paramètre de répétition
Vous pouvez programmer le calendrier de recharge sur un rythme périodique, en sélectionnant le jour de la semaine de votre choix. Sélectionnez un ou plusieurs jours de la semaine pour constituer le calendrier de recharge.
■ Activation et désactivation de l'option "Charger mntnt"
Pour lancer la recharge sans modifier le calendrier, activez l'option "Charger mntnt" pour annuler temporairement le calendrier de recharge et recharger la batterie après avoir branché le connecteur de recharge CA.*
*: Si vous débranchez le connecteur de recharge pendant la recharge alors qu'un calendrier de recharge est enregistré et que l'option "Charger mntnt" est active, "Charger mntnt" se désactive.
■ "Événement suivant"
Dans le calendrier de recharge enregistré, le programme de recharge le plus proche après l'heure actuelle est désigné "Événement suivant".
Dans le calendrier de recharge, la recharge CA va se dérouler aux horaires configurés pour le programme à venir.

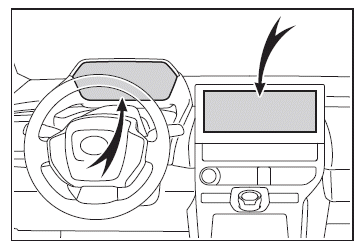

Vous pouvez enregistrer le calendrier de recharge depuis l'écran multifonctionnel ou l'écran multimédia.
■ Calendrier de recharge
Si vous configurez le mode de recharge sur "Marche-Arrêt" et programmez à la même heure le début et la fin de la recharge, celle-ci se déroule sur 24 heures à partir de l'heure de début.
La fonction de calendrier de recharge est inutilisable avec la recharge CC.
■ Pour faire en sorte que le calendrier de recharge fonctionne correctement
Vérifiez les points suivants.
L'heure de début de la recharge est déterminée par le calendrier de recharge tel qu'il est au moment où vous branchez le connecteur de recharge CA.
Lorsque le mode de recharge est configuré sur "Démarrage", si vous branchez le connecteur de recharge CA après l'heure programmée de début, le programme de recharge suivant sera pris en compte.
Lorsque le mode de recharge est configuré sur "Marche-Arrêt", si vous branchez le connecteur de recharge CA après l'heure de début, la recharge débute immédiatement et s'arrêtera à l'heure de fin programmée.
Utilisez une prise qui fournit de l'électricité en permanence. Sur les prises où le courant peut être coupé par un temporisateur, etc., le risque existe que la recharge ne puisse pas se dérouler selon le plan prévu si le courant est coupé pendant l'horaire programmé.
■ Lorsque le connecteur de recharge CA reste branché au véhicule
■ Lorsque les programmes du calendrier de recharge sont ignorés
Lorsque vous effectuez les actions suivantes alors que le calendrier de charge est en veille, ce dernier est temporairement annulé et la recharge est lancée.
■ Chauffage de la batterie/"Refroidisseur batterie"
Selon la température de la batterie de traction, le chauffage ou le refroidissement de la batterie de traction peut être activé et le témoin de recharge peut s'allumer pendant que le temporisateur attend la recharge.

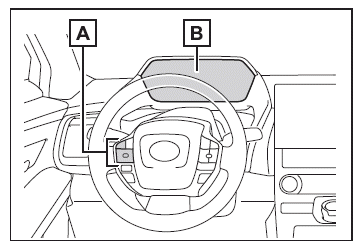

Utilisez le sélecteur d'instrumentation pour configurer le calendrier de recharge.
■ Enregistrement du calendrier de recharge
1. Appuyez sur
ou
du sélecteur
d'instrumentation pour sélectionner
.
2. Appuyez sur
ou
du sélecteur
d'instrumentation pour sélectionner
"Param.véhic.", puis
appuyez longuement sur
.
3. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"Réglages charge", puis
appuyez sur
.
L'écran "Réglages charge" s'ouvre.
4. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"Progr. de charge", puis
appuyez sur
.
L'écran "Progr. de charge" s'ouvre.
5. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"Évén. programmés", puis
appuyez sur
.
L'écran "Évén. programmés" s'ouvre.

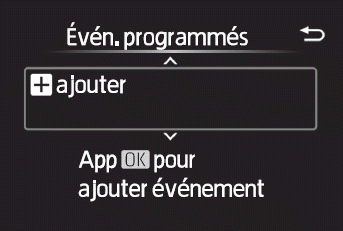

6. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"ajouter", puis appuyez sur
.
L'écran "Mode de charge" s'ouvre.
7. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
l'option à modifier avec le
curseur, puis appuyez sur
ou
pour modifier la configuration.
Lorsque le mode de recharge est "Démarrage", programmez l'heure de début de la recharge.
Lorsque le mode de recharge est "Marche-Arrêt", programmez l'heure de début et l'heure de fin de la recharge.
Après avoir configuré selon vos
souhaits, appuyez sur .
8. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
le jour auquel vous
souhaitez que la programmation
soit répétée, puis appuyez sur .
Chaque fois que vous appuyez sur
, la répétition alterne entre les
états actif et inactif.
Lorsque l'option est active, le programme de recharge est répété ce jour-là. Il est possible d'activer plus d'un seul jour.
Après avoir configuré selon vos
souhaits, sélectionnez "Terminé"
puis appuyez sur .
Un écran s'affiche dans lequel la configuration peut être sauvegardée.
9. Sélectionnez "Enregistrer" et
appuyez sur pour sauvegarder
la configuration.
La configuration est sauvegardée.
Si vous souhaitez modifier la configuration,
appuyez sur
et recommencez
depuis le début la
procédure de programmation.
Dès lors que la programmation est terminée, lorsque vous branchez le connecteur de recharge CA au véhicule, celui-ci est rechargé aux horaires programmés dans le calendrier de recharge.
■ Activation/désactivation des programmes de recharge

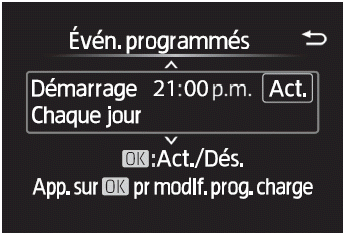

Vous pouvez activer/désactiver les programmes enregistrés dans le calendrier de recharge.
1. Répétez les étapes 1 à 5 de la procédure "Enregistrement du calendrier de recharge" affichez l'écran "Évén. programmés".

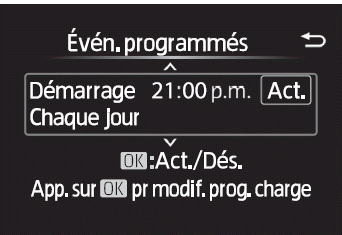

Une liste s'affiche récapitulant les programmes enregistrés dans le calendrier de recharge.
2. Appuyez sur
ou
du sélecteur
d'instrumentation pour sélectionner
le programme à
activer/désactiver, puis appuyez sur
.
Chaque fois que vous appuyez sur
, le programme de recharge
sélectionné alterne entre les états
actif et inactif.
Lorsqu'il est inactif, un programme de recharge est ignoré et le véhicule n'est pas rechargé selon le calendrier de recharge.
■ Modification des programmes de recharge enregistrés dans le calendrier
Vous avez la possibilité de modifier ou de supprimer les programmes de recharge enregistrés.
1. Répétez les étapes 1 à 5 de la procédure "Enregistrement du calendrier de recharge" et affichez l'écran "Évén. programmés".
Une liste s'affiche récapitulant les programmes enregistrés dans le calendrier de recharge.
2. Appuyez sur
ou
du sélecteur
d'instrumentation pour sélectionner
le programme à modifier,
puis appuyez longuement sur
.
L'écran "Modif. événement" s'ouvre.
3. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
le programme sur lequel
agir, appuyez sur et apportez
les modifications nécessaires.
Modifiez les paramètres de votre choix comme expliqué à partir de l'étape 7 de la procédure "Enregistrement du calendrier de recharge".
Appuyez sur
pour revenir à
l'écran précédent.
Un écran de confirmation de suppression s'affiche.
Appuyez sur
ou
du sélecteur d'instrumentation
pour sélectionner "Oui", puis
appuyez sur pour supprimer le
programme
de recharge sélectionné.
Pour annuler la suppression, sélectionnez
"Non" puis appuyez sur .
Appuyez sur pour revenir à l'écran
précédent.
■ Activation de l'option "Charger mntnt"
Vous pouvez procéder de l'une des deux manières suivantes pour activer/ désactiver l'option "Charger mntnt".
► Par l'écran "Progr. de charge"
1. Répétez les étapes 1 à 4 de la procédure "Enregistrement du calendrier de recharge" et affichez l'écran "Progr. de charge".
2. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"Charger mntnt", puis
appuyez sur .
Chaque fois que vous appuyez sur
, "Charger mntnt" alterne entre les
états actif et inactif.
► Par l'écran "Fermeture affich."*
*: Si l'option "Fermeture affich." n'est pas
configurée sur "Progr. de charge" au
menu
de l'écran multifonctionnel,
"Fermeture affich." ne s'affiche pas. Dans
ce cas, vérifiez la configuration à l'écran
multifonctionnel.

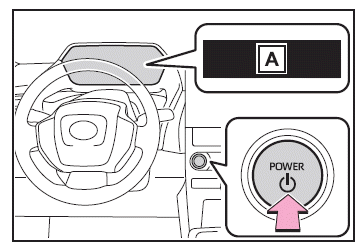

1. Mettez le contacteur de démarrage sur arrêt. L'écran "Fermeture affich." est affiché à l'écran multifonctionnel.
(Si vous ouvrez la porte alors que le calendrier de recharge est en attente, le même écran s'affiche.)
2. Appuyez sur pour activer
l'option "Charger mntnt".
Dès lors que la programmation est terminée, la recharge se lance lorsque le connecteur de recharge CA est branché.
■ Affichage de l'écran "Événement suivant"

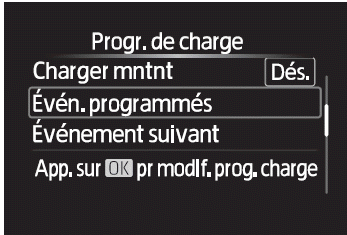

1. Répétez les étapes 1 à 4 de la procédure "Enregistrement du calendrier de recharge" et affichez l'écran "Progr. de charge".
2. Appuyez sur ou
du sélecteur
d'instrumentation pour sélectionner
"Événement suivant", puis
appuyez sur .
L'écran "Événement suivant" s'ouvre.
■ Lorsque les actions de configuration du calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du calendrier de recharge sont annulées.
NOTE
■ Pendant toute la durée de configuration
Pendant toute la durée de la configuration alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge pas.
Pour plus de détails sur le mode d'emploi de l'écran du système audio, consultez le "Manuel multimédia du propriétaire".
Les actions de configuration en lien avec le calendrier de recharge sont à effectuer dans l'écran "Programme de charge".
■ Affichage de l'écran "Programme de charge"
1. Mettez le contacteur de démarrage sur MARCHE et ouvrez l'écran de menu.
Il n'est pas possible de configurer le calendrier de recharge en mode Accessoires.

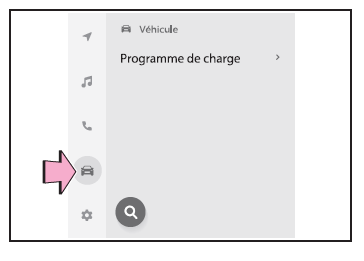

2. Sélectionnez
puis "Programme
de charge", dans cet ordre.
L'écran "Programme de charge" s'ouvre.

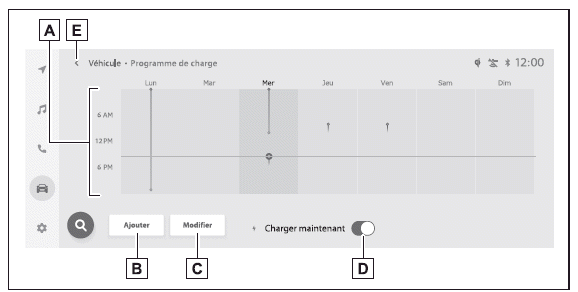

■ Comment lire l'écran "Programme de charge"
■ Enregistrement du calendrier de recharge
1. Affichez l'écran "Programme de charge".
2. Appuyez sur "Ajouter".
L'écran "Ajouter un événement" s'affiche à l'écran.
3. Configurez le programme à l'heure de votre choix.

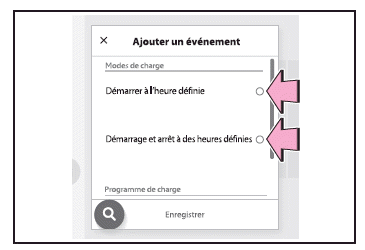

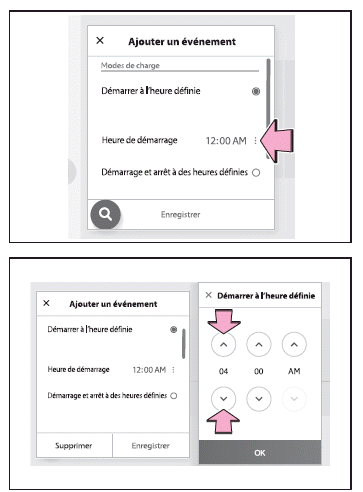

Appuyez sur "Démarrer à l'heure définie" ou "Démarrage et arrêt à des heures définies" pour configurer le mode de recharge de votre choix.
Programmez l'heure de début de la recharge, puis appuyez sur "OK".
Programmez l'heure de début et l'heure de fin de la recharge, puis appuyez sur "OK".

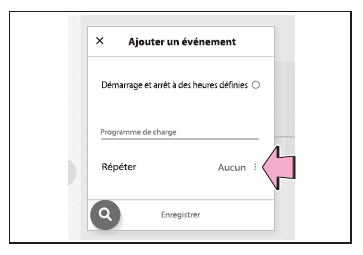

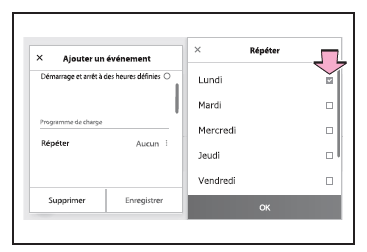

Sélectionnez le jour de la semaine et appuyez sur OK.
Lorsque l'option est active, le programme de recharge est répété ce jourlà.
Il est possible d'activer plusieurs jours à la fois.
4. Lorsque vous avez terminé de programmer, appuyez sur "Enregistrer".
Le programme de recharge est enregistré et il est figuré par une icône dans le calendrier.
Pour annuler l'enregistrement du programme de recharge dans le calendrier, appuyez sur le bouton de retour.
Dès lors que la programmation est terminée, lorsque vous mettez le contacteur de démarrage sur arrêt et que vous branchez le connecteur de recharge CA au véhicule, celui-ci est rechargé aux horaires programmés.
■ Activation/désactivation des programmes de recharge
1. Affichez l'écran "Programme de charge".
2. Appuyez sur "Modifier".
L'écran "Événements" s'affiche à l'écran.

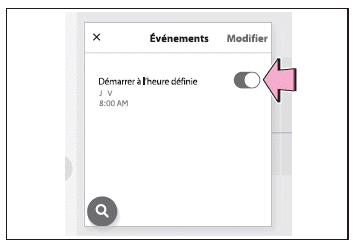

3. Parmi les programmes affichés à l'écran, agissez sur le bouton à bascule en regard du programme que vous souhaitez modifier.
Si le programme de recharge que vous souhaitez modifier n'est pas affiché à l'écran, faites défiler la liste vers le haut ou le bas pour le rendre visible.
Chaque fois que vous appuyez sur le bouton, le programme de recharge alterne entre activé et désactivé.
■ Modification des programmes de recharge enregistrés dans le calendrier
1. Affichez l'écran "Programme de charge".

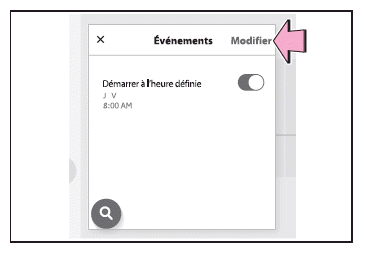

2. Appuyez sur "Modifier".
L'écran "Évén. programmés" s'affiche à l'écran.
3. Appuyez sur "Modifier" à l'écran "Événements".

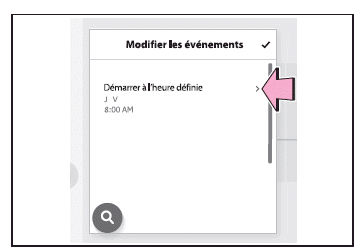

4. Parmi les programmes affichés à l'écran, appuyez sur celui que vous souhaitez modifier.
Modifiez les paramètres de votre choix comme expliqué aux étapes 3 à 4 de la procédure "Enregistrement du calendrier de recharge".
La modification d'un paramètre se répercute sur l'icône affichée au calendrier.

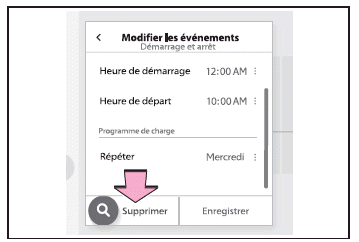

Appuyez sur "Supprimer".
Le système affiche un message de confirmation de la suppression.
Appuyez sur "Supprimer" pour supprimer le programme de recharge du calendrier.
Pour annuler la suppression, appuyez sur "Annuler" ou sur le bouton de retour.
Lorsqu'un programme de recharge est supprimé, son icône disparaît du calendrier.
■ Activation de l'option "Charger maintenant"
1. Affichez l'écran "Programme de charge".
2. Appuyez sur "Charger maintenant".
Chaque fois que vous appuyez sur le bouton, l'option "Charger maintenant" alterne entre actif et inactif.
Dès lors que la programmation est terminée, la recharge se lance lorsque le connecteur de recharge CA est branché.
■ Modification du Prochain événement
Si l'option de personnalisation multimédia "Personnalisation ACC" n'est pas désactivée, l'écran de clôture ne va pas s'afficher. Si c'est le cas, vérifiez la configuration de l'écran multimédia.
Mettez le contacteur de démarrage sur arrêt.

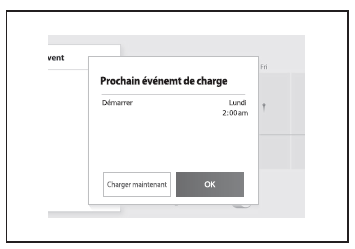

Un écran va s'afficher détaillant le programme à venir dans le calendrier de recharge.
Si vous appuyez sur "OK", vous fermez l'écran du programme de recharge à venir.
Si vous appuyez sur "Charger maintenant", la recharge commence sans délai.
■ Lorsque tous les programmes du calendrier de recharge sont désactivés
L'icône n'est pas affichée dans l'écran "Programme de charge".
Pour que l'icône soit affichée, il faut activer le programme dans l'écran "Événements".
■ Lorsque les actions de configuration du calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du calendrier de recharge sont annulées.
NOTE
■ Pendant toute la durée de configuration
Pendant toute la durée de la configuration alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge pas.
Comment utiliser la recharge CC | Lorsque vous rechargez | Après la recharge
Utilisation du mode Mon EspaceTension basse du système de module de commande de servofrein électronique "A"
DESCRIPTION
Se reporter au DTC C117514.
Cliquer ici
N° de DTC
Objet de la détection
Condition de détection de DTC
...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION POUR LE DEBRANCHEMENT ET LE REBRANCHEMENT DU CABLE A LA BORNE NEGATIVE (-) DE LA BATTERIE AUXILIAIRE
REMARQUE:
Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie aux ...
Pile De L'emetteur
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 CLE DE COUPURE
-
- -
2 CACHE DU LOGEMENT DE L'EMETTEUR
-
- -
3 PILE DE L'EMETT ...
