SYSTEME DE DIAGNOSTIC

VERIFIER LES DTC (A L'AIDE DE L'AFFICHAGE DE MODE DE VERIFICATION DU SYSTEME)

CONSEIL:

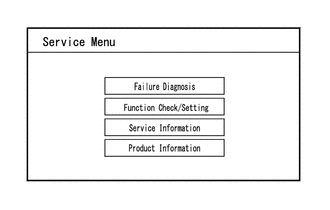

(a) Lancer le diagnostic et afficher l'écran "Service Menu".

(b) Sélectionner "Failure Diagnosis" sur l'écran de menu d'entretien pour afficher l'écran de diagnostic du dysfonctionnement.

(c) Sélectionner "System Check" sur l'écran de diagnostic de dysfonctionnement pour afficher l'écran de mode de vérification du système.

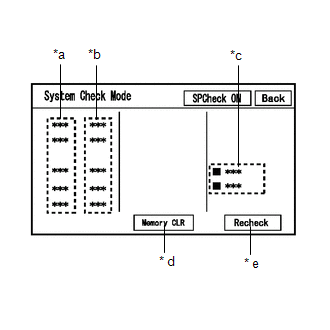

Description de l'écran de mode de vérification du système

Affichage

Contenu

*a: Liste de noms d'appareils

Affiche le nom des pièces constitutives, y compris les appareils supplémentaires (l'adresse physique s'affiche si le nom est inconnu)

*b: Vérification des résultats

Affiche le résultat de la vérification des appareils branchés

*c: Liste des noms d'appareils en option

Affiche les noms des composants, y compris les appareils après-vente

*d: effacer de la mémoire

Supprimer les DTC actuels et les DTC confirmés (maintenir enfoncé pendant 3 secondes minimum)

*e: vérifier à nouveau

Effectue à nouveau une vérification

(1) S'assurer que chacun des appareils branchés suivants s'affiche:

Nom

Pièce constitutive

Méthode de connexion

AVN

Ensemble d'autoradio et de système d'affichage

-

DSP-AMP*1

Ensemble d'amplificateur de l'élément stéréo

AVC-LAN

Qi*2

Ensemble de socle pour chargeur sans fil de mobile

CAN local

IF-BOX_USB

Ensemble d'adaptateur de prise stéréo n° 1

USB

DCM

DCM (émetteur-récepteur télématique)

USB

CONSEIL:

(2) VERIFIER LES RESULTATS DE LA VERIFICATION DU SYSTEME (APPAREILS CONNECTES AU BUS LOCAL/AVC-LAN/USB)

Résultat de la vérification

Signification

*1: Lorsque le bouton "DETAIL" est enfoncé, le système passe à l'écran de mode de vérification d'unité.

*2: Si "NCON" s'affiche pour tous les appareils branchés par AVC-LAN ou si tous les appareils branchés par AVC-LAND ne s'affichent pas, se reporter à la procédure de recherche de pannes pour les dysfonctionnements de l'AVC-LAN.

OK.

Aucun DTC n'est enregistré.

DETAIL

(*1)

Les DTC sont enregistrés

NCON

(*2)

  • Un appareil qui a été précédemment enregistré dans le système ne répond pas pendant l'enregistrement
  • Impossible de confirmer la connexion d'un appareil qui a été précédemment enregistré dans le système

NRES

Aucune réponse aux informations de diagnostic

Le nom de l'appareil et/ou le résultat de la vérification du système ne peuvent pas être affichés pour les APPAREILS BRANCHES AU BUS AVC-LAN*2/USB/LOCAL

Aucun historique d'un appareil enregistré dans le système, et aucune réponse pendant la vérification de diagnostic

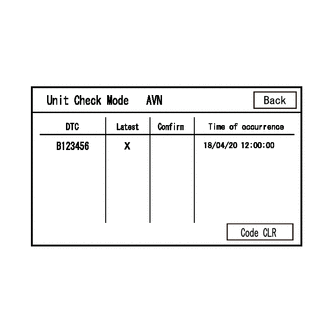

(d) Mode de vérification d'unité

(1) Lorsque "DETAIL" s'affiche sur les résultats de la vérification du mode de vérification du système, le système passe à l'écran du mode de vérification d'unité lorsqu'il est enfoncé.

(2) Confirmer et enregistrer les DTC

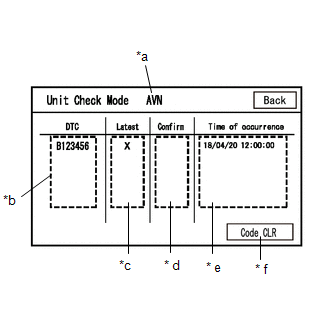

Description de l'écran de mode de vérification d'unité

Affichage

Contenu

*a: nom de l'appareil

Nom de la pièce cible

*b: historique des DTC

Affiche les DTC enregistrés (jusqu'à 6 éléments) pour l'appareil cible

*c: Dernier

Un "X" s'affiche pour l'appareil cible lorsque les derniers DTC (dernier dysfonctionnement dans le cycle actuel) existent

*d: Confirmer

"X" s'affiche pour l'appareil cible lorsque des DTC confirmés (codes de diagnostic confirmés jusqu'à l'heure actuelle) existent

*e: Heure d'apparition

Affiche l'heure d'enregistrement du DTC

*f: Code CLR

Efface les informations de DTC du composant cible et efface l'affichage

REMARQUE:

6 codes maximum sont enregistrés pour l'ensemble de récepteur de radio et d'affichage. Si plus de 6 codes sont susceptibles d'être émis, confirmer les DTC à l'aide du GTS.

CONSEIL:

L'écran du mode de vérification d'unité est actualisé à chaque seconde.

EFFACER LES DTC (A L'AIDE DE L'ECRAN DE MODE DE VERIFICATION DU SYSTEME)

(a) Effacer les DTC

(1) Sélectionner "Code CLR" sur l'écran de mode de vérification d'unité (maintenir enfoncé pendant au moins 3 secondes) et effacer les DTC.

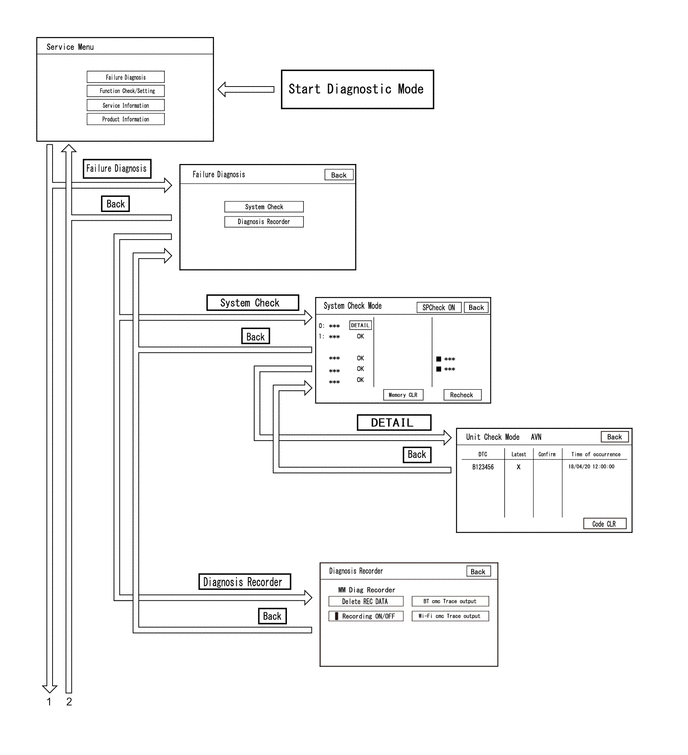

CHANGEMENT D'ECRAN DE MODE DE DIAGNOSTIC

(a) Menu de service

PASSER EN MODE DE DIAGNOSTIC

CONSEIL:

(a) Méthode de démarrage 1

(1) A l'aide du GTS, afficher la fenêtre du mode de diagnostic.

Body Electrical>Navigation System>Utility

Affichage du tester

Diagnostic Mode

(2) Lorsque le diagnostic démarre, l'écran "Service Menu" s'affiche.

(b) Méthode de démarrage 2

(1) S'assurer que le véhicule est à l'arrêt.

(2) Mettre le contacteur d'allumage en position ON.

(3) Eteindre l'écran multifonction.

(4) Eteindre le système audio de l'ensemble d'autoradio et d'affichage.

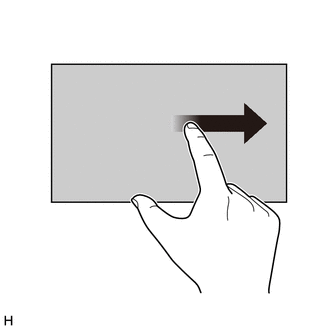

(5) Faire vaciller l'écran multifonction 5 fois de gauche à droite, comme indiqué sur le schéma.

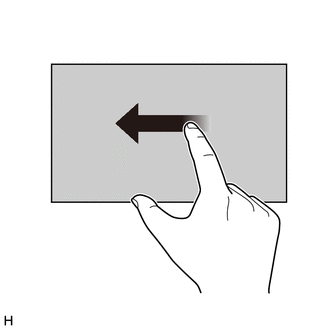

(6) Faire vaciller l'écran multifonction 5 fois de droite à gauche, comme indiqué sur le schéma.

CONSEIL:

Veiller à effectuer l'opération dans les 15 secondes après avoir effectué le vacillement initial de gauche à droite.

(7) Lorsque le diagnostic démarre, l'écran de menu de service s'affiche.

CONSEIL:

Si le diagnostic ne commence pas en raison d'un dysfonctionnement, mettre l'affichage en position ON puis OFF et effectuer la procédure depuis le début. (Le fait d'allumer uniquement l'audio de l'ensemble d'autoradio et d'affichage n'est pas une méthode validée)

DESACTIVATION DU MODE DE DIAGNOSTIC

CONSEIL:

Il existe 2 méthodes pour annuler le diagnostic

(a) Méthode d'annulation 1

(1) Mettre le contacteur d'allumage en position OFF.

(b) Méthode d'annulation 2

(1) Mettre l'ensemble de récepteur de radio et d'affichage en position OFF.

MENU DE SERVICE

CONSEIL:

L'écran du menu de service peut être utilisé pour effectuer le diagnostic des dysfonctionnements de chaque appareil, confirmer les fonctions et les informations, et collecter les données.

(a) Diagnostic de dysfonctionnement

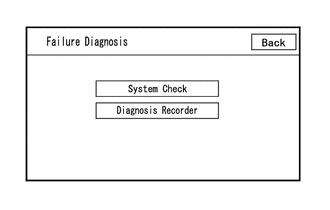

Contenu affiché sur l'écran de diagnostic de dysfonctionnement

Affichage

Détails

Passer au point

Vérification du système

Afficher le nom des appareils connectés au système, et afficher les DTC actuels et confirmés en tant que résultats de diagnostic pour ces appareils.

Enregistreur de diagnostic

L'historique de connexion "Bluetooth" et l'historique de connexion WiFi peuvent être confirmés

-

CONSEIL:

Chaque écran de diagnostic de dysfonctionnement est créé par l'ensemble de récepteur de radio et d'affichage.

(1) Enregistreur de diagnostic

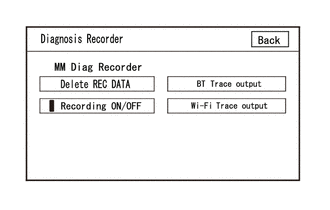

Description de l'écran d'enregistreur de diagnostic

Affichage

Détails

Passer au point

Supprimer les DONNEES REC

Les données d'historique enregistrées peuvent être effacées

-

Enregistrement ON/OFF

Lors de la réalisation d'une trace "Bluetooth" ou Wi-Fi, la fonction d'enregistreur peut être désactivée

-

Sortie BT cmc Trace

L'historique de connexion "Bluetooth" peut être confirmé

Sortie Wi-Fi cmc Trace

L'historique de connexion "Bluetooth" peut être confirmé

CONSEIL:

Chaque écran d'enregistreur de diagnostic est créé par l'ensemble de récepteur de radio et d'affichage.

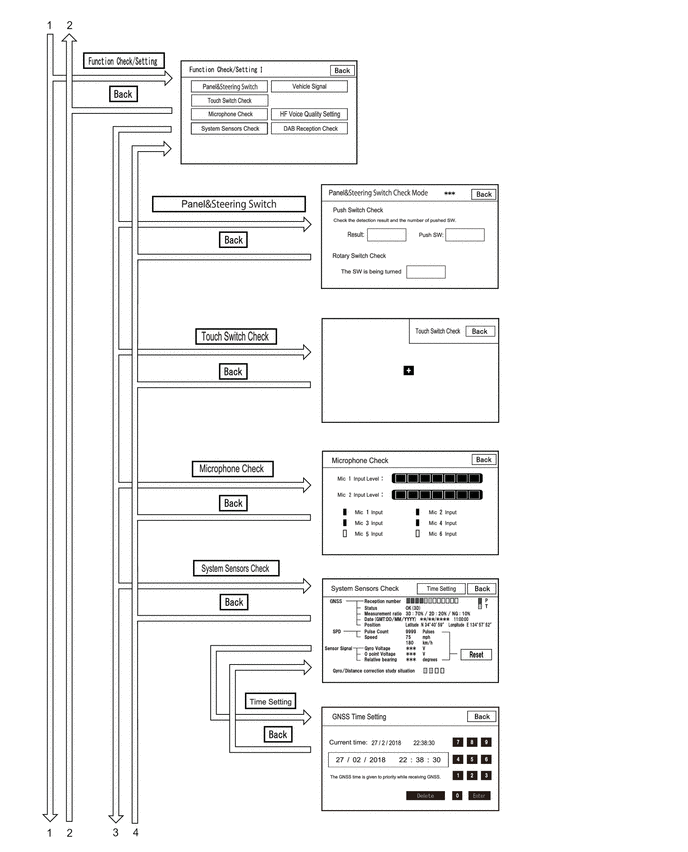

(b) Vérification/réglage de fonction I

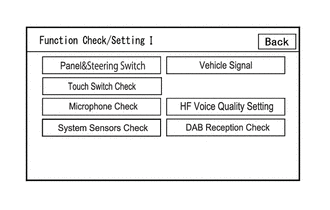

Description de l'écran Function Check/Setting I

Affichage

Contenu

Passer au point

Contacteur Panel&Steering

Vérifie le fonctionnement du contacteur de panneau et du contacteur au volant

Vérification des contacteurs tactiles

Vérifie le fonctionnement du contacteur tactile de l'écran multifonction

Vérification de microphone

Vérifie l'état de la connexion du micro à l'ensemble de récepteur de radio et d'affichage

Vérification des capteurs de système

  • Affiche les informations relatives au GNSS
  • Définit les réglages de date et d'heure de GNSS
  • Affiche les informations relatives à chaque capteur dans l'ensemble de récepteur de radio et d'affichage

Signal de véhicule

Effectue une vérification du signal côté véhicule reçu par l'ensemble de récepteur de radio et d'affichage

Réglage de la qualité vocale HF

Réglage de la qualité vocale HF

Réglage de la caméra

Effectue le réglage du système de moniteur de vision panoramique

CONSEIL:

Chaque écran de vérification/réglage de fonction I est créé par l'ensemble de récepteur de radio et d'affichage.

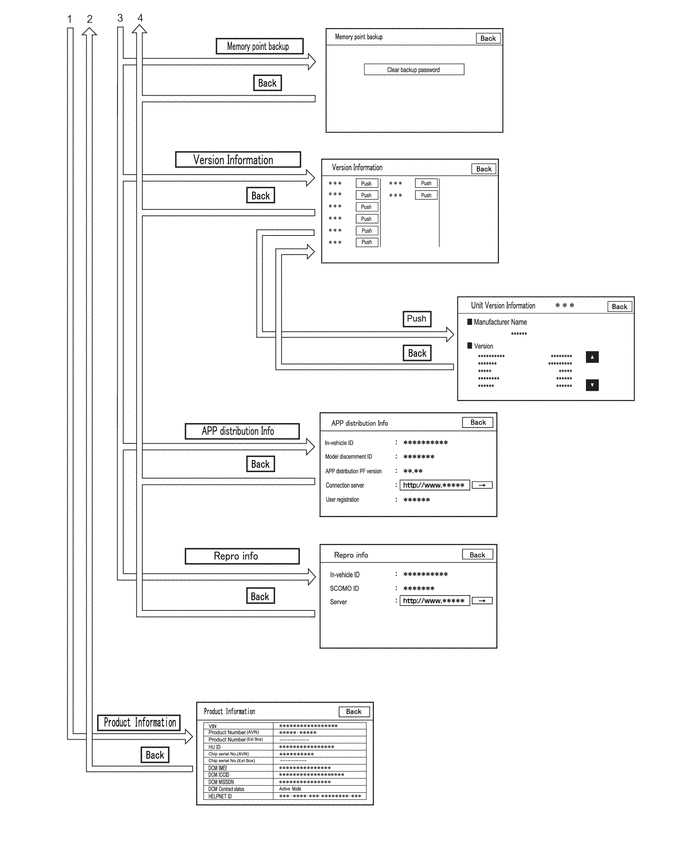

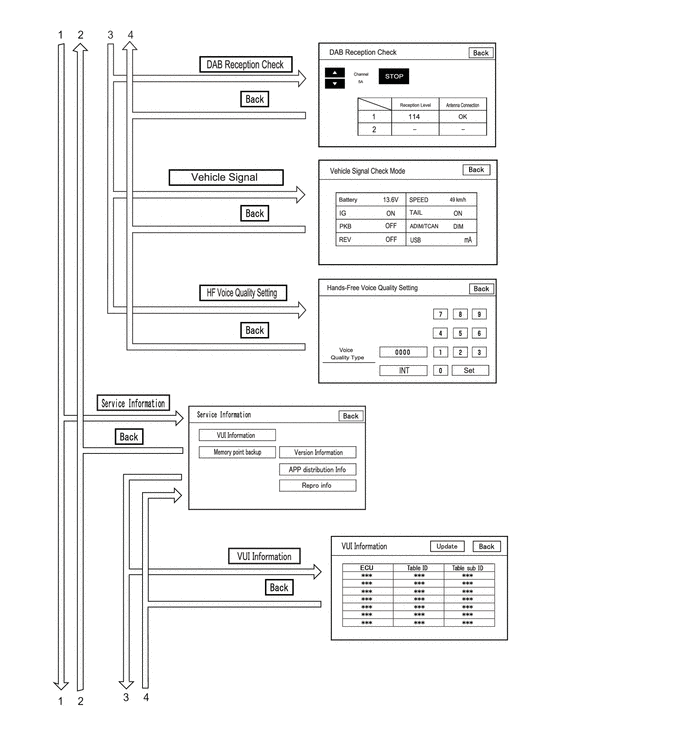

(c) Informations relatives à l'entretien

CONSEIL:

L'écran d'informations de service peut être utilisé pour confirmer les informations et relever la mémoire.

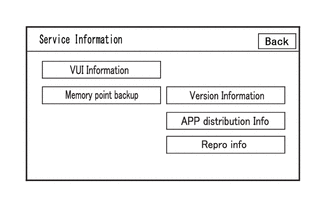

Description de l'écran d'informations de service

Affichage

Contenu

Passer au point

Informations VUI

Affiche les informations relatives à la reconnaissance vocale

Point d'appui de mémorisation

Effectue la lecture de la mémoire à l'aide du GTS

-

Informations relatives à la version

Affiche les informations de version de l'appareil connecté

-

Informations de distribution APP

Affiche l'ID de l'appareil embarqué, l'ID d'identification de l'appareil, la version de l'application de distribution PF, les informations de l'utilisateur enregistrées, etc.

-

Informations de reproduction*1

Affiche l'ID de l'appareil embarqué, l'ID SCOMO, etc.

-

CONSEIL:

Chaque écran d'informations de service est créé par l'ensemble de récepteur de radio et d'affichage.

(1) Informations de distribution APP

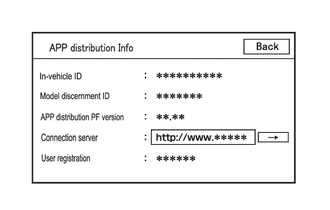

Description de l'écran des informations de distribution APP

Elément

Contenu

ID dans le véhicule

Affiche l'ID de l'appareil embarqué

ID de discernement de modèle

Affiche l'ID de discernement de modèle

Version APP distribution PF

Affiche la version de la plateforme que l'application utilise

Serveur de connexion

Cet élément est affiché mais n'est pas utilisé

Enregistrement de l'utilisateur

Les informations d'enregistrement de l'utilisateur s'affichent

(2) Infos de reproduction

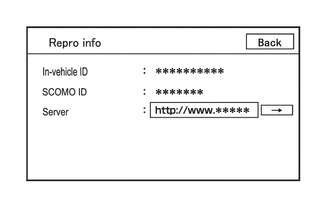

Informations d'affichage de l'écran d'informations de reproduction

Affichage

Détails

ID dans le véhicule

Affiche l'ID d'appareil à l'intérieur du véhicule de l'ensemble de récepteur de radio et d'affichage

ID SCOMO

Cet élément est affiché mais n'est pas utilisé

Serveur

Cet élément est affiché mais n'est pas utilisé

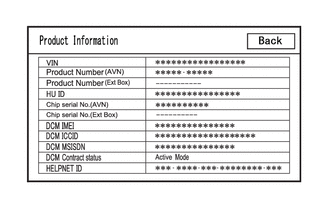

(d) Informations sur le produit

Description de l'écran d'informations sur le produit

Affichage

Contenu

VIN

Affiche le VIN

Numéro de produit (AVN)

Affiche le numéro de série de l'ensemble de récepteur de radio et d'affichage

Numéro de produit (emballage extérieur)

Cet élément est affiché mais n'est pas utilisé

HU ID

Affiche le numéro de série de l'ensemble de récepteur de radio et d'affichage

N° de série de puce (AVN)

Affiche le numéro de série IC de l'ensemble de récepteur de radio et d'affichage

Numéro de série (boîtier ext.)

Cet élément est affiché mais n'est pas utilisé

DCM IMEI

Affiche l'IMEI de l'émetteur-récepteur télématique

DCM ICCID

Affiche l'ICCID de l'émetteur-récepteur télématique

DCM MSISDN

Affiche le MSISDN de l'émetteur-récepteur télématique

Etat du contrat DCM

Affiche l'état du contrat de l'émetteur-récepteur télématique

HELPNET ID

Affiche l'ID HELPNET de l'émetteur-récepteur télématique

Bornes D'ecu
BORNES D'ECU ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE Standard: Connecteur F69 N° de borne (symbole) Description de la borne Condition Condition spécifiée F69-1(GND1 ...

Donnees D'arret Sur Image
DONNEES D'ARRET SUR IMAGE VERIFIER LES DONNEES D'ARRET SUR IMAGE (A L'AIDE DU GTS) CONSEIL: Chaque fois qu'un DTC est enregistré, l'ECU enregistre les conditions actuelles de fonctionnement du véh ...
