Toyota bZ4X - Manuel de réparation (2021-2024): Bornes D'ecu

BORNES D'ECU

ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

Standard:

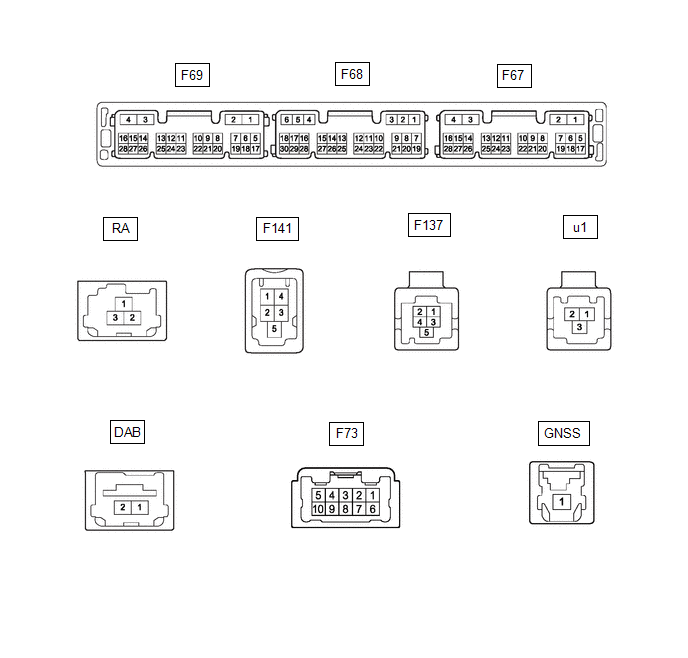

Connecteur F69

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F69-1(GND1) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F69-4(+B1) - F69-1(GND1)

Source d'alimentation électrique (+B)

Contacteur d'allumage en position OFF

11 à 14 V

F69-5(REV) - F69-1(GND1)

Signal de marche arrière

Contacteur d'allumage en position ON, levier de changement de vitesse en position autre que R → en position R

2 V ou moins → 11 à 14 V

F69-7(PKB) - F69-1(GND1)

Signal de frein de stationnement

Contacteur d'allumage en position ON

Frein de stationnement desserré → Contacteur d'allumage en position ON

Frein de stationnement appliqué

2 V maximum → 3 V minimum

F69-8(SPD) - F69-1(GND1)

Signal de vitesse du véhicule

Une roue est tournée

Forme d'onde 1

F69-12(MUT1) - F69-1(GND1)

Signal de mise en sourdine

Le système audio fonctionne → Mute

3,5 V ou plus → moins de 1 V

F69-15(IG) - F69-1(GND1)

Source d'alimentation électrique (IG)

Contacteur d'allumage en position ON

11 à 14 V

F69-16(ACC1) - F69-1(GND1)

Source d'alimentation électrique (ACC)

Contacteur d'allumage ACC

11 à 14 V

F69-18(CSWA) - F69-1(GND1)

Signal de transition d'image de caméra

Normal → changement d'écran d'image de caméra

2 V maximum → 6 V minimum

F69-19(CSW+) - F69-1(GND1)

Signal de transition d'image de caméra

Normal → changement d'écran d'image de caméra

2 V maximum → 6 V minimum

F69-20(SWG) - F69-1(GND1)

Masse

Toujours

En dessous de 1 Ω

F69-21(SW1) - F69-1(GND1)

Signal de contacteur au volant

Aucun contacteur enfoncé → Contacteur Volume- enfoncé → Contacteur Volume+ enfoncé → Contacteur Seek- enfoncé → Contacteur Seek+ enfoncé

2,7 V minimum → environ 2,3 V → environ 1,6 V → environ 1,0 V → 0,8 V maximum

F69-22(SW2) - F69-1(GND1)

Signal de contacteur au volant

Aucun contacteur enfoncé → Contacteur Voice enfoncé → Contacteur de décrochage enfoncé → Contacteur On-Crochet enfoncé → Contacteur MODE enfoncé

2,7 V minimum → environ 2,3 V → environ 1,6 V → environ 1,0 V → 0,8 V maximum

F69-24(ILL-) - F69-1(GND1)

Masse du signal d'éclairage

Atténuée

Génération d'impulsions

F69-25(ILL+) - F69-1(GND1)

Signal d'éclairage

Le contacteur de commande d'éclairage n'est pas en position TAIL (feux arrière) ou HEAD (feux avant)

11 à 14 V

F69-26(WK2) - F69-1(GND1)

Signal de démarrage de l'ensemble d'amplificateur de l'élément stéréo

Contacteur d'allumage ACC

4 V ou plus

F69-28(ACCO) - F69-1(GND1)

Signal de commande ACC multimédia

Le contacteur d'alimentation est enfoncé pendant que la lecture commence

8,0 à 13,5 V

Connecteur F68

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F68-1(TX1+)

Signal de communication AVC-LAN

-

-

F68-2(TX1-)

Signal de communication AVC-LAN

-

-

F68-4(SGND) - F69-1(GND1)

Masse blindée

Toujours

En dessous de 1 Ω

F68-5 (TMUT) - F69-1(GND)

Signal de mise en sourdine

Le système audio fonctionne → Mode d'appel d'urgence

3,5 V ou plus → moins de 1 V

F68-11(CNH1)

Signal de communication du bus local

Menu de service

-

F68-12(CNL1)

Signal de communication du bus local

Menu de service

-

F68-13(CANH)

Signal de communication du bus local

Menu de service

-

F68-14(CANL)

Signal de communication du bus local

Menu de service

-

F68-15 (VOR+) - F69-1 (GND1)

Signal sonore

Réponse à un appel d'opérateur entrant

Une forme d'onde synchronisée avec les signaux sonores est émise

F68-16 (VOR-) - F69-1 (GND1)

Signal sonore

Réponse à un appel d'opérateur entrant

Une forme d'onde synchronisée avec les signaux sonores est émise

F68-17(USBG) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F68-18(USBV) - F69-1(GND1)

Source d'alimentation USB d'émetteur-récepteur télématique

Contacteur d'allumage en position ON

3 V ou plus

F68-21(MIN+) - F69-1(GND1)

Signal vocal du micro

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F68-22(MIN-) - F69-1(GND1)

Masse du signal vocal du micro

Toujours

En dessous de 1 Ω

F68-24(SGND) - Masse de carrosserie

Masse blindée

Toujours

En dessous de 1 Ω

F68-25(SNS) - F69-1(GND1)

Signal de détection de coupure dans le circuit du micro

Toujours

En dessous de 1 Ω

F68-26(CSLD) - F69-1(GND1)

Masse blindée

Toujours

En dessous de 1 Ω

F68-27(CGND) - F69-1(GND1)

Masse

Toujours

En dessous de 1 Ω

F68-28(V+) - F68-29(V-)

Signal vidéo (analogique)

Contacteur d'allumage en position ON, levier de changement de vitesse en position R

Forme d'onde 2

F68-29(V-) - F69-1(GND1)

Masse de signal vidéo (analogique)

Toujours

En dessous de 1 Ω

F68-30(CA+) - F69-1(GND1)

Source d'alimentation électrique de la caméra de télévision arrière

Contacteur d'allumage en position ON

5,8 à 6,5 V

Connecteur F67

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F67-4(FBGN) - F69-1(GND1)

Masse blindée

Toujours

En dessous de 1 Ω

F67-15(FB2+) - F69-1(GND1)

Signal vocal de l'ensemble d'amplificateur de l'élément stéréo 2

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F67-16(FB2-) - F69-1(GND1)

Signal vocal de l'ensemble d'amplificateur de l'élément stéréo 2

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F67-17(MI2+) - F69-1(GND1)

Signal vocal du micro 2

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F67-18(MI2-) - F69-1(GND1)

Masse de signal vocal du micro 2

Toujours

En dessous de 1 Ω

F67-19(SGD2) - F69-1(GND1)

Masse

Toujours

En dessous de 1 Ω

F67-20(MAC2) - F69-1(GND1)

Source d'alimentation électrique du micro 2

Contacteur d'allumage en position ON

7,5 à 8,5 V

F67-21(SNS2) - F69-1(GND1)

Signal de détection de coupure de circuit du micro 2

Toujours

En dessous de 1 Ω

F67-27(FB1+) - F69-1(GND1)

Signal vocal de l'ensemble d'amplificateur de l'élément stéréo 1

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F67-28(FB1-) - F69-1(GND1)

Signal vocal de l'ensemble d'amplificateur de l'élément stéréo 1

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

Connecteur F73

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F73-1(FR+) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-2(FL+) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-3(RL+) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-4(RR+) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-6(FR-) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-7(FL-) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-8(RL-) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F73-9(RR-) - F69-1(GND1)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

Connecteur u1

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

u1-1(USB+)

Signal USB

-

-

u1-2(USB-)

Signal USB

-

-

u1-3(USBS)

Masse blindée

Toujours

En dessous de 1 Ω

Connecteur F137

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F137-1(GB+)

Source d'alimentation électrique de la caméra

Contacteur d'allumage en position ON

7,5 à 9,0 V

F137-2(GGND)

Masse de la caméra

Toujours

En dessous de 1 Ω

F137-3(GVO+)

Signal vidéo

-

-

F137-4(GVO-)

Signal vidéo

-

-

F137-5(SGND)

Masse blindée

Toujours

En dessous de 1 Ω

Connecteur F141

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F141-1(USV1)

Source d'alimentation électrique

Contacteur d'allumage en position ON

4,75 à 5,25 V

F141-2(US1-)

Signal de communication USB

-

-

F141-3(US1+)

Signal de communication USB

-

-

F141-4(USD1)

Masse

Toujours

En dessous de 1 Ω

F141-5(USG1)

Masse blindée

Toujours

En dessous de 1 Ω

Connecteur RA

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

RA-1(ANT+)

Source d'alimentation électrique d'antenne de radio

Réception des émissions radio

7 à 16 V

RA-2(SECONDAIRE)

Signal radio (SUB)

-

-

RA-2a(GND)

Masse

-

-

RA-3(PRINCIPAL(E))

Signal radio (MAIN)

-

-

RA-3a(GND)

Masse

-

-

Connecteur SXM

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

SXM-1(XM)

Signal radio SXM

-

-

Connecteur GNSS

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

GNSS-1(GPS)

Signal GNSS

-

-

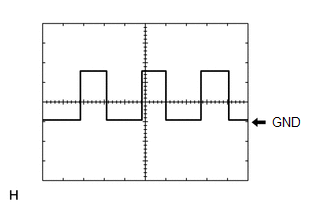

(a) Forme d'onde 1

Elément

Contenu

Borne de mesure

F69-8(SPD) - F69-1(GND1)

Réglage de la mesure

5 V/DIV, 20 ms/DIV

Condition

Une roue est tournée

CONSEIL:

La période varie en fonction de la vitesse de rotation des roues.

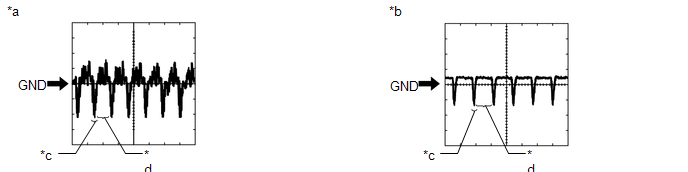

(b) Forme d'onde 2

*a

Forme d'onde A

*b

Forme d'onde B

*c

Signal de synchronisation

* d

Forme d'onde vidéo

Elément

Contenu

Borne de mesure

F68-28(V+) - F68-29(V-)

Réglage de la mesure

0,2 V/DIV, 50 μS/DIV

Condition

  • Avec système de moniteur de rétrovision
    • Forme d'onde A: Ensemble de caméra de télévision arrière non couvert, contacteur d'allumage en position ON, levier de changement de vitesse en position R et image de la zone se trouvant derrière le véhicule affichée
    • Forme d'onde B: Ensemble de caméra de télévision arrière couvert par la main, etc., contacteur d'allumage en position ON, levier de changement de vitesse en position R et écran noir affiché
  • Avec système de moniteur de vision panoramique
    • Forme d'onde A: Aucun ensemble de caméra n'est recouvert, le contacteur d'allumage est en position ON et l'image autour du véhicule est affichée sur l'écran du système de moniteur de vision panoramique
    • Forme d'onde B: Aucun ensemble de caméra n'est recouvert, le contacteur d'allumage est en position ON et un écran noir est affiché sur l'écran du système de moniteur de vision panoramique

REMARQUE:

ENSEMBLE D'AMPLIFICATEUR DU COMPOSANT STEREO (pour 9 haut-parleurs)

Standard:

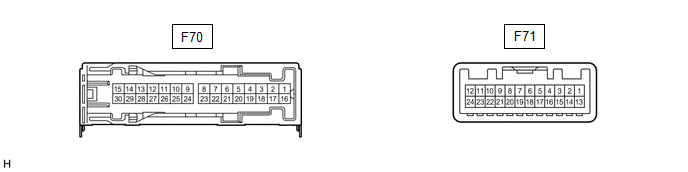

Connecteur F70

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F70-1(+B) - F70-3(GND)

Source d'alimentation électrique (+B)

Contacteur d'allumage en position OFF

11 à 14 V

F70-3(GND) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F70-8(WF2+) - F70-3(GND)

Signal sonore (haut-parleur des graves)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-9(RL+) - F70-3(GND)

Signal sonore arrière (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-10(WF1+) - F70-3(GND)

Signal sonore (haut-parleur des graves)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-11(RR+) - F70-3(GND)

Signal sonore arrière (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-12(TWL+) - F70-3(GND)

Signal sonore avant (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-13(FL+) - F70-3(GND)

Signal sonore avant (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-14(TWR+) - F70-3(GND)

Signal sonore avant (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-15(FR+) - F70-3(GND)

Signal sonore avant (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-16(+B2) - F70-3(GND)

Source d'alimentation électrique (+B)

Contacteur d'allumage en position OFF

11 à 14 V

F70-18(GND2) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F70-23(WF2-) - F70-3(GND)

Signal sonore (haut-parleur des graves)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-24(RL-) - F70-3(GND)

Signal sonore arrière (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-25(WF1-) - F70-3(GND)

Signal sonore (haut-parleur des graves)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-26(RR-) - F70-3(GND)

Signal sonore arrière (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-27(TWL-) - F70-3(GND)

Signal sonore avant (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-28(FL-) - F70-3(GND)

Signal sonore avant (gauche)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-29(TWR-) - F70-3(GND)

Signal sonore avant (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F70-30(FR-) - F70-3(GND)

Signal sonore avant (droit)

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

Connecteur F71

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F71-1(MUTE) - F70-3(GND)

Signal de mise en sourdine

Normal → Sourdine

3,5 V ou plus → moins de 1 V

F71-2(L-) - F70-3(GND)

Signal vocal d'entrée (gauche)

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-3(L+) - F70-3(GND)

Signal vocal d'entrée (gauche)

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-4(R-) - F70-3(GND)

Signal vocal d'entrée (droit)

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-5(R+) - F70-3(GND)

Signal vocal d'entrée (droit)

La voix est émise

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-6(SLD) - Masse de carrosserie

Masse blindée

Toujours

En dessous de 1 Ω

F71-7(TX-)

Signal de communication AVC-LAN

Menu de service

-

F71-8(TX+)

Signal de communication AVC-LAN

Menu de service

-

F71-9(FB1-) - F70-3(GND)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-10(FB1+) - F70-3(GND)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-11(SPD) - F70-3(GND)

Signal de vitesse du véhicule

Une roue est tournée

Forme d'onde 1

F71-12(WK2) - F70-3(GND)

Signal de démarrage de l'ensemble d'amplificateur de l'élément stéréo

Contacteur d'allumage ACC

4 V ou plus

F71-13(SLD1) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F71-14(ll1-) - F70-3(GND)

Signal vocal d'entrée (gauche)

Entrée de l'interruption de la voix en cours

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-15(ll1+) - F70-3(GND)

Signal vocal d'entrée (gauche)

Entrée de l'interruption de la voix en cours

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-16(ll2-) - F70-3(GND)

Signal vocal d'entrée (gauche)

Entrée de l'interruption de la voix en cours

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-17(ll2+) - F70-3(GND)

Signal vocal d'entrée (gauche)

Entrée de l'interruption de la voix en cours

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-18(SLD2) - Masse de carrosserie

Masse blindée

Toujours

En dessous de 1 Ω

F71-21(FB2-) - F70-3(GND)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-22(FB2+) - F70-3(GND)

Signal sonore

Le système audio fonctionne

Une forme d'onde synchronisée avec les signaux sonores est émise

F71-24(TMUT) - F70-3(GND)

Signal de mise en sourdine

Normal → Sourdine

3,5 V ou plus → moins de 1 V

(a) Forme d'onde 1

Elément

Contenu

Borne de mesure

F71-11(SPD) - F70-3(GND)

Réglage de la mesure

5 V/DIV, 20 ms/DIV

Condition

Une roue est tournée

CONSEIL:

La période varie en fonction de la vitesse de rotation des roues.

ENSEMBLE DE COMBINE D'INSTRUMENTS

CONSEIL:

Cliquer ici

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

CONSEIL:

Cliquer ici

ENSEMBLE DE SUPPORT DE CHARGEUR SANS FIL DE MOBILE (avec chargeur sans fil)

CONSEIL:

Cliquer ici

Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES CONSEIL: Même si le système audio et vidéo ou le système de navigation met le contacteur d'allumage en position OFF IG en fonction du réglage de l'ensemble d'au ...

Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC VERIFIER LES DTC (A L'AIDE DE L'AFFICHAGE DE MODE DE VERIFICATION DU SYSTEME) CONSEIL: Lorsque les DTC d'autodiagnostic du système ne peuvent pas être émis en raison d'u ...

D'autres matériaux:

Message de perte de communication avec module de commande de navigation
DESCRIPTION Lorsqu'un dysfonctionnement est détecté entre les différents ECU et capteurs, ces DTC sont enregistrés. N° de DTC Objet de la détection ...

Circuit du contacteur d'éclairage de seuil de porte de coffre
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état de la serrure de porte de coffre à l'aide de l'ensemble de contacteur d'éclairage de seuil de porte (contacteur d'éclairage de seuil de porte de coffre). SCHEMA DE CABLAGE Avec système de por ...

Comment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Appliquer la procédure suivante pour effectuer la recherche de pannes du système d'éclairage. *: Utiliser le GTS PROCÉDURE 1. VEHICULE AMENE A L'ATELIER SUIVANT 2. ANALYSE DU PR ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
