DESCRIPTION
Le capteur de température ambiante (ensemble de thermistance) est monté à l'avant de l'ensemble de condenseur de refroidisseur afin de détecter la température ambiante, ce qui permet de commander le système de climatisation.
Le capteur de température ambiante (ensemble de thermistance) détecte les fluctuations de température ambiante et l'envoie sous forme de signal à l'ensemble de combiné d'instruments.
Ces données servent à contrôler la température de l'habitacle.
La résistance du capteur de température ambiante (ensemble de thermistance) varie en fonction de la température ambiante.
La résistance augmente à mesure que la température diminue.
La résistance diminue à mesure que la température augmente.
L'ensemble de combiné d'instruments applique une tension (5 V) au capteur de température ambiante (ensemble de thermistance) et détecte les variations de tension dues aux variations de la résistance du capteur de température ambiante (ensemble de thermistance).
REMARQUE:
Le capteur de température ambiante (ensemble de thermistance) détecte la température ambiante dans ses environs, et non la température ambiante autour du véhicule.
En fonction de facteurs comme la chaleur du compartiment moteur et la vitesse du véhicule, la température ambiante détectée par le capteur de température ambiante (ensemble de thermistance) peut varier par rapport à la température ambiante affichée sur l'écran multifonction de l'ensemble de combiné d'instruments.
Exemple:
Ce n'est pas le cas lorsque le véhicule ne roule pas à faible vitesse, le réglage est exécuté, mais l'actualisation de l'affichage de la température ambiante pour une température plus élevée est retardé.
La température ambiante affichée est actualisée à une température inférieure, quelle que soit la vitesse du véhicule.

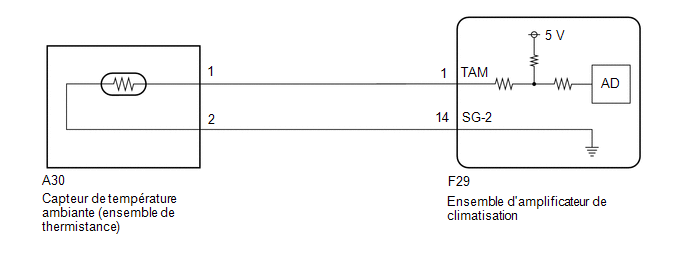

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Mettre le contacteur d'allumage en position ON. (Ne pas faire démarrer le système de commande de véhicule hybride et le moteur électrique.)
PROCÉDURE
1. | VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.Résultat:
Résultat | Passer au point |
---|---|
Les DTC P007011 et P007015 ne sont pas émis |
A |
Le DTC P007011 est émis |
B |
Le DTC P007015 est émis |
C |
B |
CONSULTER LE DTC P007011 |
C |
CONSULTER LE DTC P007015 |
|
2. | VERIFIER LE CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) |
Cliquer ici
NON OK |
REMPLACER LE CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) |
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
REMARQUE:
Pendant la vérification du véhicule en stationnement, effectuer la vérification avec le contacteur d'allumage en position OFF (ne pas faire démarrer le système de commande de véhicule hybride et le moteur électrique).
(a) Débrancher le connecteur A30 du capteur de température ambiante (ensemble de thermistance).
(b) Débrancher le connecteur F29 de l'ensemble d'amplificateur de climatisation.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A30,F29) Cliquer sur Location & Routing(A30,F29) Cliquer sur Connector(A30) Cliquer sur Connector(A30) Cliquer sur Connector(F29) Cliquer sur Connector(F29)
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
A30-2 - F29-1 (TAM) |
Toujours | En dessous de 1 Ω |
A30-1 - F29-14 (SG-2) |
Toujours | En dessous de 1 Ω |
A30-2 ou F29-1 (TAM) - Autres bornes et masse de carrosserie |
Toujours | 10 kΩ ou plus |
A30-1 - F29-14 (SG-2) - Autres bornes et masse de carrosserie |
Toujours | 10 kΩ minimum |
NON OK |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. | EFFACER LES VALEURS D'ECU ENREGISTREES (VALEUR DE DETECTION D'ENSEMBLE DE THERMISTANCE) |
CONSEIL:
L'ensemble d'amplificateur de climatisation relève et mémorise la valeur de détection (TAM) du capteur de température ambiante (ensemble de thermistance) avant que le contacteur d'allumage ait été mis en position OFF pendant 1 heure après avoir mis le contacteur d'allumage en position OFF. Il est donc nécessaire de désactiver la source d'alimentation électrique de l'ensemble d'amplificateur de climatisation et d'effacer les valeurs enregistrées avant que le contacteur d'allumage n'ait été mis en position OFF.
(a) Mettre le contacteur d'allumage en position OFF et attendre 6 minutes minimum.
REMARQUE:
(b) Débrancher le câble de la borne négative (-) de batterie auxiliaire et attendre au moins 90 secondes.
(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
|
5. | VERIFIER LA VALEUR DE TEMPERATURE AMBIANTE DETECTEE PAR LE CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) |
REMARQUE:
Effectuer la procédure suivante avec le contacteur d'allumage en position ON. (Ne pas mettre le contacteur d'allumage en position ON (READY).)
(a) Mettre le contacteur d'allumage sur ON et attendre 6 minutes ou plus.
REMARQUE:
Attendre 6 minutes minimum pour que les valeurs du capteur de température ambiante (ensemble de thermistance) et du thermomètre se stabilisent avant la prise de mesures.
(b) Vérifier et noter la température ambiante à proximité du capteur de température ambiante (ensemble de thermistance) à l'aide d'un thermomètre.
REMARQUE:
(c) Veiller à prendre note de la température ambiante affichée sur l'écran multifonction de l'ensemble de combiné d'instruments.
(d) Comparer les valeurs de la température ambiante mesurée par le thermomètre et le capteur de température ambiante (ensemble de thermistance).
OK.:
Les valeurs de température ambiante mesurées par le thermomètre et le capteur de température ambiante (ensemble de thermistance) sont quasiment identiques.
OK. |
FIN |
NON OK |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
