Toyota bZ4X - Manuel de réparation (2021-2024): Signal du capteur de dispositif de retenue frontal gauche supérieur à la plage admise

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Systemes De Retenue Supplementaire / Systeme D'airbag / Signal du capteur de dispositif de retenue frontal gauche supérieur à la plage admise

DESCRIPTION

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Avertissement indiqué

Mode de test / Mode de vérification

B009085

Signal du capteur de dispositif de retenue frontal gauche supérieur à la plage admise

L'une des conditions suivantes est remplie:

  • Dysfonctionnement du capteur d'airbag avant gauche
  • Dysfonctionnement de l'ensemble d'ECU d'airbag
  • Capteur d'airbag avant gauche
  • Ensemble d'ECU d'airbag

S'allume

Ne s'applique pas au mode test/de vérification

SCHEMA DE CABLAGE

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

EFFACER LES DTC

(a) Mettre le contacteur d’allumage en position OFF.

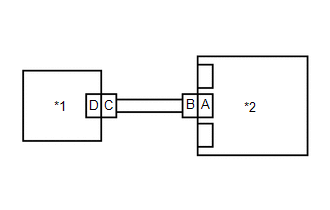

*1

Capteur d'airbag avant droit

*2

Ensemble d'ECU d'airbag

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) Intervertir les capteurs d'airbag avant gauche et avant droit puis brancher leurs connecteurs.

(d) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire.

Body Electrical SRS Airbag Clear DTCs

(g) Mettre le contacteur d’allumage en position OFF.

SUIVANT

2.

VERIFIER LE CAPTEUR D'AIRBAG AVANT GAUCHE

(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.

(b) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes.

Résultat:

Résultat

Passer au point

B009085 est émis

A

B009585 est émis

B

B009085 et B009585 ne sont pas émis

C

CONSEIL:

Des codes autres que les DTC B009085 et B009585 peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.

(c) Mettre le contacteur d'allumage en position OFF.

(d) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(e) Ramener les capteurs d'airbag avant gauche et droit dans leurs positions initiales et brancher les connecteurs.

A

REMPLACER L'ENSEMBLE D'ECU D'AIRBAG

B

REMPLACER LE CAPTEUR D'AIRBAG AVANT GAUCHE

C

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
