Toyota bZ4X - Manuel de réparation (2021-2024): Remplacement

REMPLACEMENT

PROCÉDURE

1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

(a) Mettre le contacteur d'allumage en position ON (READY).

(b) Actionner le compresseur dans les conditions indiquées ci-dessous:

Elément

Condition

Durée de fonctionnement

3 minutes ou plus

Réglage de la température

Froid max.

Vitesse de soufflante

Elevé(e)

Contacteur d'allumage

ON (READY)

Contacteur A/C

ON

Par conséquent, une grande partie de l'huile pour compresseur des principaux éléments du système A/C est récoltée dans le compresseur.

CONSEIL:

Il n'est pas nécessaire d'actionner le compresseur si l'A/C ne fonctionne pas en raison du blocage du compresseur etc.

(c) Couper le contact.

(d) Récupérer le réfrigérant du système A/C à l'aide d'un dispositif de récupération de réfrigérant.

CONSEIL:

Utiliser le dispositif de récupération de réfrigérant conformément aux indications du mode d'emploi du fabricant.

2. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

CONSEIL:

Charger le système en réfrigérant conformément aux indications du mode d'emploi du fabricant.

(a) Purger en utilisant une pompe à dépression ou un équipement approprié.

REMARQUE:

Veiller à utiliser un collecteur de réfrigérant compatible avec les systèmes HFO-1234yf (R1234yf).

(b) Charger le système de climatisation en réfrigérant.

Type de réfrigérant:

HFO-1234yf (R1234yf)

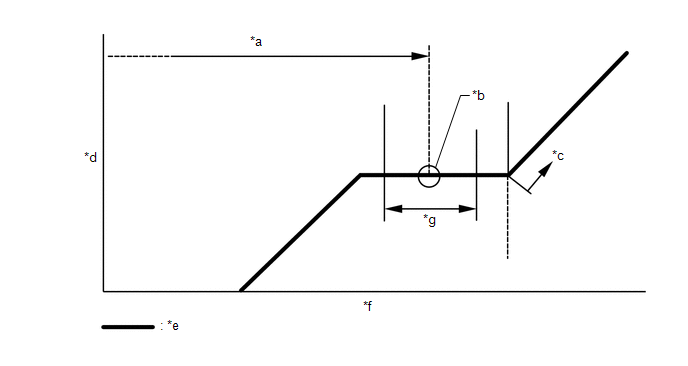

*a

Quantité de charge standard

*b

Valeur moyenne dans la plage correcte

*c

Surcharge

* d

Haute pression

* e

Système de refroidissement secondaire

* f

Quantité de réfrigérant

*g

+/- 30 g (+/-1,06 oz)

-

-

Quantité de charge standard:

690 à 750 g (24,3 à 26,5 oz.)

REMARQUE:

CONSEIL:

S'assurer qu'une quantité suffisante de réfrigérant est disponible pour faire l'appoint du système à l'aide du dispositif de récupération de réfrigérant. Les dispositifs de récupération de réfrigérant ne sont pas toujours capables de récupérer 100% du réfrigérant d'un système de climatisation.

3. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

(a) Maintenir le contacteur A/C en position ON pendant 2 minutes au moins afin de faire monter le compresseur en température.

REMARQUE:

Pour éviter d'endommager le compresseur, ne pas oublier de faire monter le compresseur en température en allumant la climatisation après la dépose et repose de canalisations du système de climatisation (y compris le compresseur).

4. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

(a) Une fois le système de climatisation rechargé en réfrigérant, rechercher d'éventuelles fuites de réfrigérant à l'aide d'un détecteur de fuite d'halogène.

CONSEIL:

Veiller à utiliser un détecteur de fuite de gaz compatible avec les systèmes HFO-1234yf (R1234yf).

(b) Réaliser le test dans les conditions suivantes:

(c) A l'aide d'un détecteur de fuite d'halogène, rechercher d'éventuelles fuites de réfrigérant sur le système de climatisation.

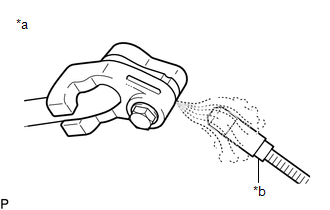

*a

Rechercher les fuites éventuelles

*b

Détecteur de fuite d'halogène

(d) Mettre le détecteur de fuite halogène près de la durite de vidange de refroidisseur, en coupant l'alimentation du détecteur, puis allumer le détecteur.

CONSEIL:

  • Après l'arrêt du moteur de soufflante, laisser le bloc de refroidissement reposer pendant plus de 15 minutes.
  • Placer le capteur du détecteur de fuite halogène sous la durite de vidange de refroidisseur.
  • Lorsque le détecteur de fuite halogène est placé à proximité de la durite de vidange de refroidisseur, s'assurer que le détecteur de fuite d'halogène ne peut pas réagir aux gaz volatils. S'il est impossible d'éviter une interférence avec des gaz volatils, le véhicule doit être levé pour effectuer la recherche de fuites.

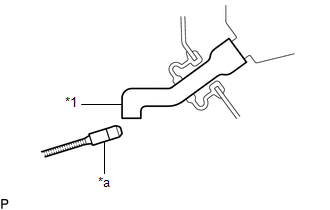

*1

Durite de vidange de refroidisseur

*a

Détecteur de fuite d'halogène

(e) Si aucune fuite de réfrigérant n'est détectée au niveau de la durite de vidange de refroidisseur, déposer la commande de moteur de soufflante du bloc de refroidissement. Introduire ensuite le capteur du détecteur de fuite d'halogène dans le bloc et rechercher des éventuelles fuites.

(f) Débrancher le connecteur de capteur de pression et le laisser reposer pendant 20 minutes environ. Placer ensuite le détecteur de fuite d'halogène à proximité du capteur de pression et rechercher une fuite éventuelle.

CONSEIL:

Lors de la recherche de fuites, de la saleté imbibée d'huile au niveau d'un joint peut indiquer une fuite.
