Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

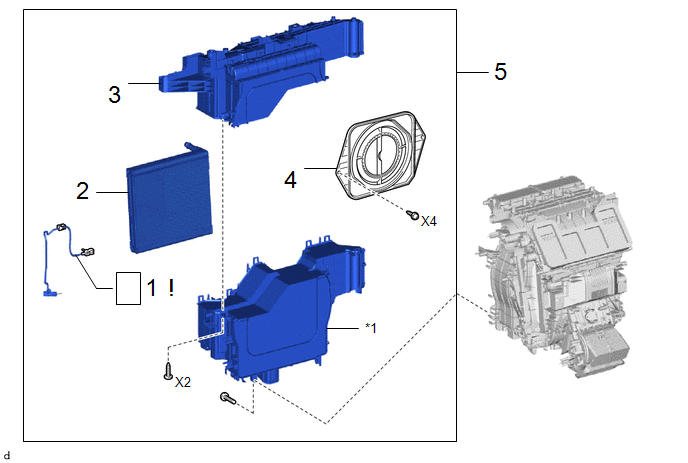

PIECES CONSTITUTIVES (REMONTAGE)

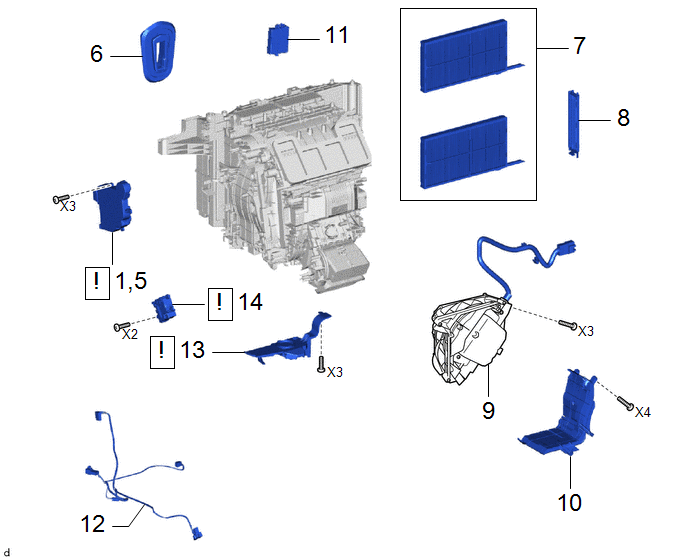

Procédure

N° de référence

1

THERMISTANCE DE REFROIDISSEUR N° 1

88625

-

-

2

SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

88501

-

-

-

3

BOITIER SUPERIEUR D'EVAPORATEUR

-

-

-

-

4

CARENAGE DE VENTILATEUR

-

-

-

-

5

ENSEMBLE DE BOITIER D'EVAPORATEUR

-

-

-

-

*1

BOITIER INFERIEUR D'EVAPORATEUR

-

-

Procédure

N° de référence

6

OEILLET DE TUYAU DE REFROIDISSEUR

88897K

-

-

-

7

BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR

-

-

-

-

8

PLAQUE DE COUVERCLE DE FILTRE A AIR

88899M

-

-

-

9

SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR

87103B

-

-

-

10

CACHE DE SOUFFLANTE DE CHAUFFAGE

87137B

-

-

-

11

ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE

89784

-

-

-

12

ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

82210K

-

-

-

13

SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 5

87050G

-

-

14

SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 2

87050D

-

-

1,5

SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

87050C

-

-

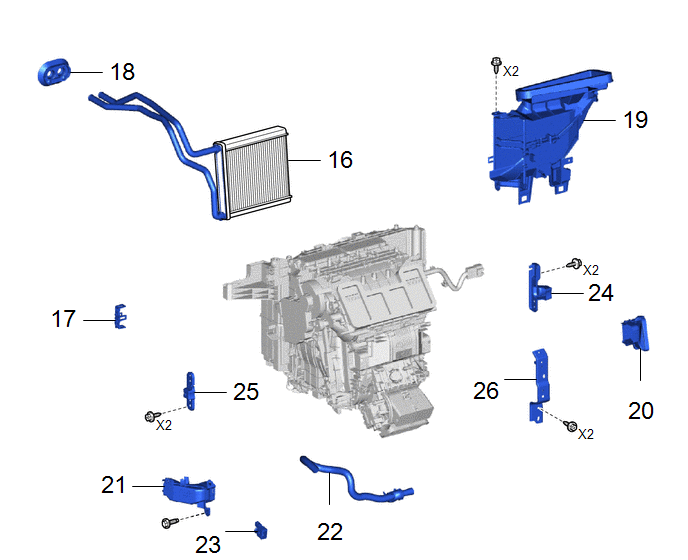

Procédure

N° de référence

16

SOUS-ENSEMBLE DE BLOC DE CHAUFFE

87107A

-

-

-

17

ATTACHE DE CHAUFFAGE

87124B

-

-

-

18

OEILLET DE TUYAU DE CHAUFFAGE

88897M

-

-

-

19

SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1

87201

-

-

-

20

SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2

87201B

-

-

-

21

SOUS-ENSEMBLE DE CONDUITE D'AIR N° 4

87201L

-

-

-

22

ASPIRATEUR

88897P

-

-

-

23

THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE DE L'HABITACLE)

88625Q

-

-

-

24

SUPPORT DE FIXATION DE CLIMATISATION N° 1

55346E

-

-

-

25

SUPPORT DE FIXATION DE CLIMATISATION N° 2

55346D

-

-

-

26

SUPPORT DE FIXATION SUPERIEUR DE BOITIER DE CONSOLE GAUCHE

58992A

-

-

-

PROCÉDURE

1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1

Cliquer ici

2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

3. REPOSER LE BOITIER SUPERIEUR D'EVAPORATEUR

4. REPOSER LE CARENAGE DE VENTILATEUR

5. REPOSER L'ENSEMBLE DE BOITIER D'EVAPORATEUR

6. REPOSER L'OEILLET DE TUYAU DE REFROIDISSEUR

7. REPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR

8. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

9. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR

10. REPOSER LE CACHE DE SOUFFLANTE DE CHAUFFAGE

11. REPOSER L'ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE

12. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

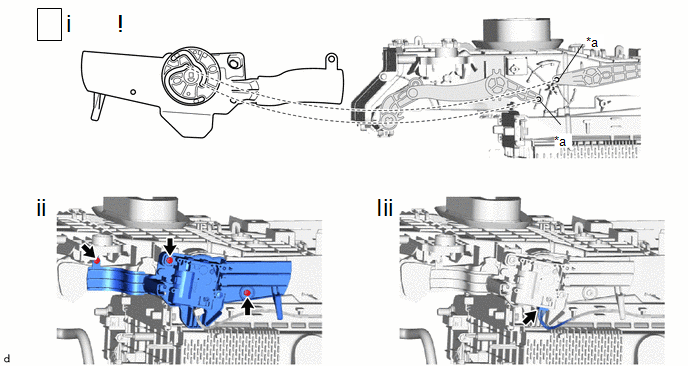

13. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 5

*a

Lien

-

-

(1) Brancher les 2 tringles de l'ensemble de radiateur de climatisation sur la plaque du sous-ensemble de servomoteur de volet de radiateur de climatisation n° 5, comme indiqué sur le schéma.

(2) Reposer les 3 vis.

(3) Brancher le connecteur.

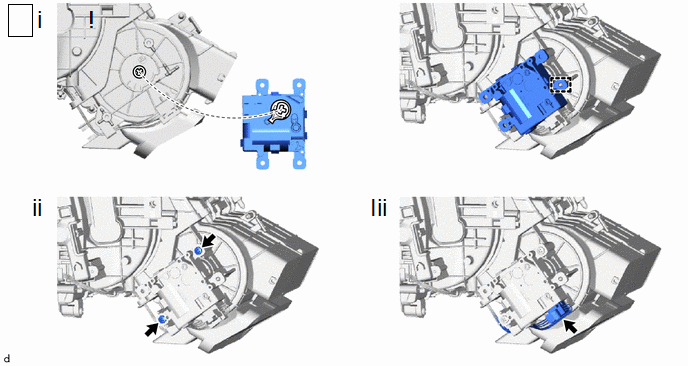

14. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 2

(1) Aligner le sens du raccord de l'ensemble de radiateur de climatisation sur le raccord du sous-ensemble de servomoteur de volet de radiateur de climatisation n° 2, comme indiqué sur le schéma.

(2) Engager le guide pour reposer le sous-ensemble de servomoteur de volet de radiateur de climatisation n° 2.

(3) Reposer les 2 vis

(4) Brancher le connecteur.

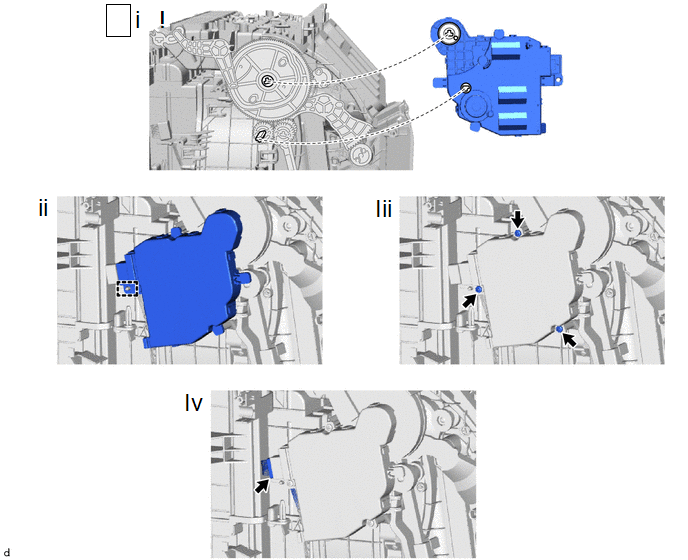

15. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

(1) Aligner le sens du raccord de l'ensemble de radiateur de climatisation sur le raccord du sous-ensemble de servomoteur de volet de radiateur de climatisation n° 1, comme indiqué sur le schéma.

(2) Engager le guide pour reposer le sous-ensemble de servomoteur de volet de radiateur de climatisation n° 1.

(3) Reposer les 3 vis.

(4) Brancher le connecteur.

16. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE

17. REPOSER L'ATTACHE DE CHAUFFAGE

18. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE

19. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1

20. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2

21. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 4

22. REPOSER L'ASPIRATEUR

23. POSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)

24. REPOSER LE SUPPORT DE FIXATION DE CLIMATISATION N° 1

25. REPOSER LE SUPPORT DE FIXATION DE CLIMATISATION N° 2

26. REPOSER LE SUPPORT DE FIXATION SUPERIEUR DE BOITIER DE CONSOLE GAUCHE
