REGLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCÉDURE
1. PREPARER LE VEHICULE POUR REGLER LA PORTEE DES PHARES
(a) Préparer le véhicule:
2. PREPARER LE VEHICULE POUR LE REGLAGE DE LA PORTEE DES PHARES (à l'aide d'un tester de portée des phares)
(a) Régler la portée des phares en fonction des instructions du tester de portée des phares.
3. PREPARER LE VEHICULE POUR LE REGLAGE DE PORTEE DES PHARES (au moyen d'un écran)
(a) Préparer le véhicule:
REMARQUE:

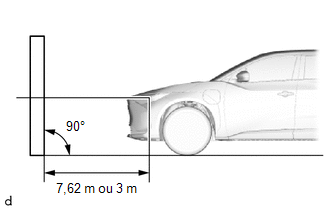

Il faut une distance de 7,62 m (25 pi) entre le véhicule (repères centraux des feux de croisement) et le mur pour régler correctement la portée des feux. Si c'est impossible, déterminer une distance d'exactement 3 m (9,84 pi) pour la vérification et le réglage. (La zone cible changera en fonction de la distance; il convient donc de suivre les instructions données par le schéma).
*a | Repère central |
(b) Préparer un morceau de papier blanc épais (environ 2 m (6,56 pi) (hauteur) x 4 m (13,1 pi) (largeur)) qui servira d'écran.
(c) Tracer une ligne verticale de haut en bas au centre de l'écran (ligne V).

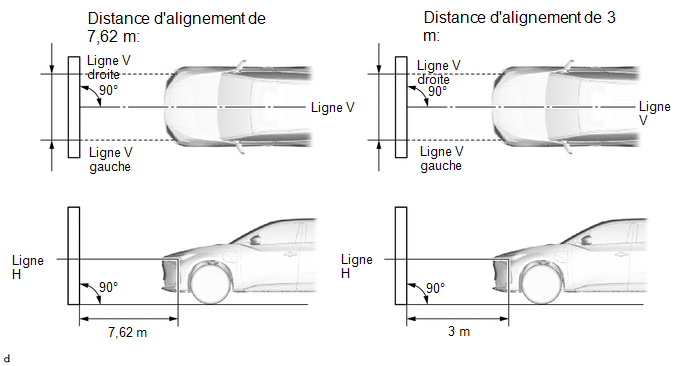

(d) Placer l'écran comme indiqué sur le schéma.
CONSEIL:

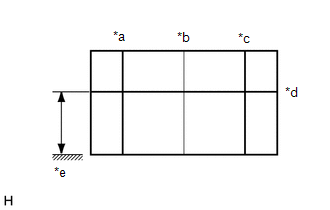

(e) Tracer les lignes de référence (ligne H, ligne V gauche et ligne V droite) sur l'écran comme indiqué sur le schéma.
*a | Ligne V gauche |
*b | Ligne V |
*c | Ligne V droite |
* d | Ligne H |
* e | Masse |
CONSEIL:

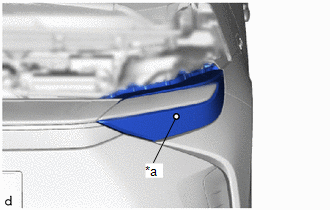

Tracer sur l'écran les repères centraux d'ampoule de phare.
*a | Repère central |
(1) Ligne H (hauteur de phare):
Tracer une ligne horizontale traversant l'écran en la faisant passer par les repères centraux. La ligne H devrait se trouver à la même hauteur que les repères centraux des phares.
(2) Ligne V gauche, ligne V droite (position de repère central des phares (droit et gauche)):
Tracer 2 lignes verticales qui croisent la ligne H à chacun des repères centraux (alignés sur les repère centraux des phares).
4. VERIFIER LA PORTEE DES PHARES
(a) Couvrir le phare du côté opposé pour empêcher la lumière provenant du phare qui n'est pas inspecté d'affecter la vérification de la portée des phares.
REMARQUE:
Ne pas laisser le phare couvert pendant plus de 3 minutes. La lentille du phare est en résine synthétique et peut fondre facilement ou se détériorer avec la chaleur.
(b) Mettre le contacteur d'allumage en position ON (READY).

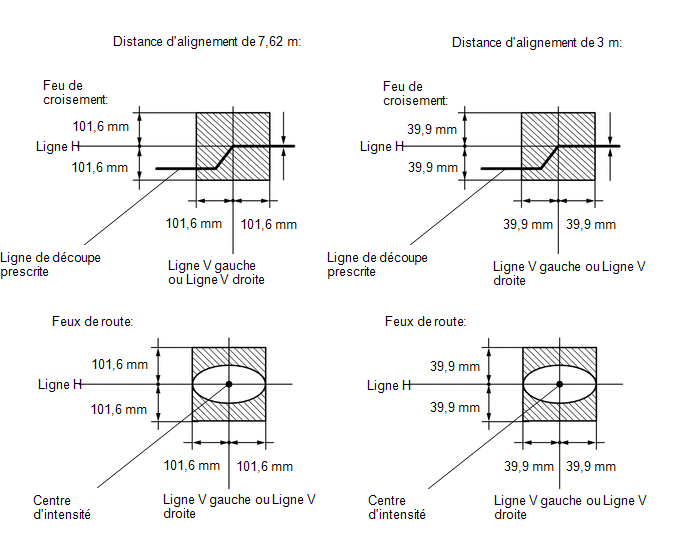

(c) Allumer les phares et s'assurer que la ligne de découpe correspond à la ligne prescrite comme indiqué sur le schéma.
CONSEIL:
La ligne de coupure des feux de croisement doit se situer à 101,6 mm (4,00 po) au-dessus ou en dessous de la ligne H, ainsi qu'à 101,6 mm (4,00 po) à gauche ou à droite de la ligne V gauche ou de la ligne V droite (SAE J599).
La ligne de coupure des feux de croisement doit se situer entre 39,9 mm (1,57 po) au-dessus ou au-dessous de la ligne H ainsi qu'à 39,9 mm (1,57 po) à gauche ou à droite de la ligne V gauche ou droite (SAE J599).
Le centre d'intensité des feux de route doit se situer à maximum 101,6 mm (4,00 po) au-dessus ou en dessous de la ligne H ainsi qu'à maximum 101,6 mm (4,00 po) à gauche ou à droite de la ligne V gauche ou V droit (SAE J599).
Le centre d'intensité des feux de route doit se situer à maximum 39,9 mm (1,57 po) au-dessus ou en dessous de la ligne H ainsi qu'à maximum 39,9 mm (1,57 po) à gauche ou à droite de la ligne V gauche ou droite (SAE J599).
5. REGLER LA PORTEE DES PHARES
(a) Régler la portée des phares verticalement:

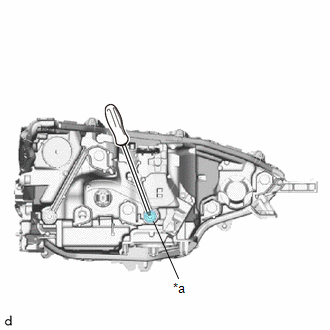

(1) A l'aide d'un tournevis, régler la portée de chaque phare dans la plage spécifiée en tournant la vis de réglage (A). REMARQUE: Le dernier tour de la vis de réglage (A) doit être effectué dans le sens des aiguilles d'une montre. Si la vis est trop serrée, la desserrer puis la resserrer de sorte que le dernier tour de la vis soit effectué dans le sens des aiguilles d'une montre. CONSEIL:
|
|
