Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

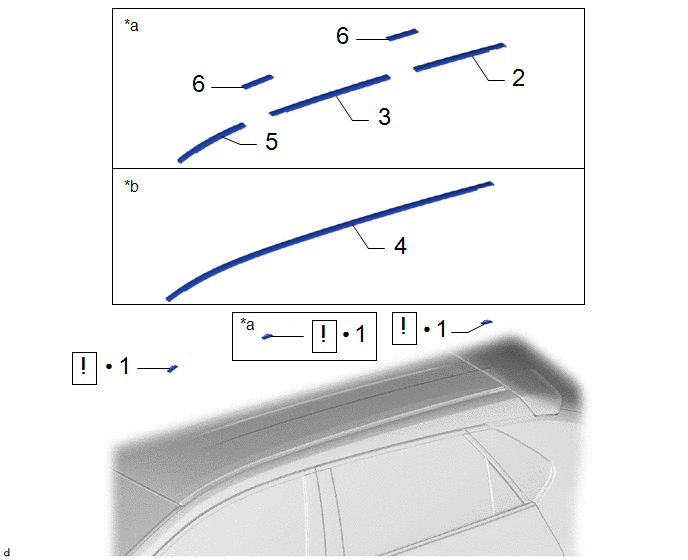

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

AGRAFE DE GOUTTIERE DE TOIT

75561A

-

-

2

GOUTTIERE DE TOIT ARRIERE

75554A

-

-

-

3

GOUTTIERE CENTRALE DE TOIT

75556C

-

-

-

4

GOUTTIERE DE TOIT

75552



-

-

5

GOUTTIERE DE TOIT

75552

-

-

-

6

COUVRE-JOINT DE GOUTTIERE DE TOIT

75597

-

-

-

*a

Avec support

*b

Sans support

Pièce non réutilisable

-

-

PROCÉDURE

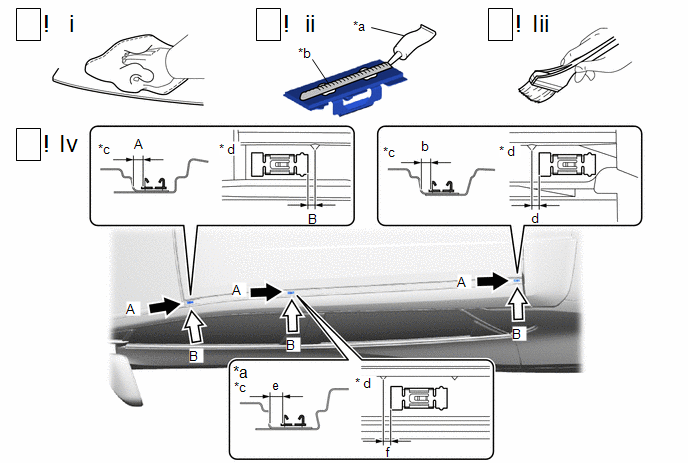

1. REPOSER L'AGRAFE DE GOUTTIERE DE TOIT

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de l'agrafe de gouttière de toit est nécessaire.

*a

Avec support

-

-

*a

Produit adhésif

*b

Cordon de produit adhésif de 2,0 à 3,0 mm

*c

Vue A

* d

Vue B

(1) Nettoyer la surface de la carrosserie du véhicule.

1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

Température de chauffage

Elément

Température

Elément

Température

Carrosserie du véhicule

40 à 60°C (104 à 140°F)

-

-

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) Appliquer un cordon de 2,0 à 3,0 mm (0,0787 à 0,118 po) de produit adhésif (3M DP-105 ou équivalent) sur chaque nouvelle agrafe de gouttière de toit.

CONSEIL:

Force adhésive (résistance à la traction) : 13,7 MPa (140,0 kgf/cm2, 1987 lb/po2) ou plus (lorsque la température est de 23°C (73°F).

(3) Appliquer de l'apprêt sur la carrosserie où l'agrafe de gouttière de toit sera posée.

REMARQUE:

Ne pas laisser l'apprêt sécher.

(4) Reposer les agrafes de gouttière de toit sur les emplacement sur la carrosserie du véhicule, comme indiqué sur le schéma. Déterminer les emplacements et appuyer fermement dessus et reposer les pinces de gouttière de pavillon.

CONSEIL:

Mesure standard:

Zone

Mesure

Zone

Mesure

A

5,4 mm (0,213 po)

B

4,0 mm (0,157 po.)

b

5,1 mm (0,201 po)

d

5,0 mm (0,197 po)

e

7,6 mm (0,299 po)

f

4,0 mm (0,157 po.)

2. REPOSER LA GOUTTIERE DE TOIT ARRIERE (avec support)

3. REPOSER LA GOUTTIERE CENTRALE DE TOIT (avec support)

4. REPOSER LA GOUTTIERE DE TOIT (sans support)

5. REPOSER LA GOUTTIERE DE TOIT (avec support)

6. REPOSER LE COUVRE-JOINT DE GOUTTIERE DE TOIT (avec support)
