POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

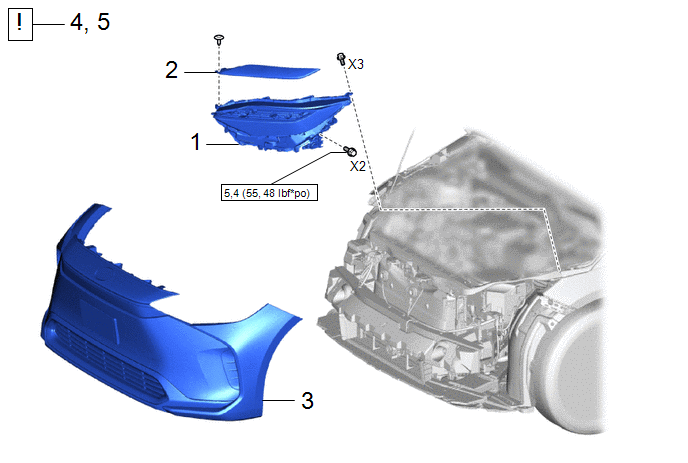

PIECES CONSTITUTIVES (REPOSE).png)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PHARE |
- | - |
- | - |
|
2 | CACHE DE PHARE |
53182E | - |
- | - |
|
3 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
4 | REGLER LA PORTEE DES PHARES |
- |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE PHARE
Torque:
Boulon :
5,4 N·m {55 kgf·cm, 48 in·lbf}
2. REPOSER LE CACHE DE PHARE
3. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici .gif)
4. REGLER LA PORTEE DES PHARES
Cliquer ici
RemontageComment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Appliquer la procédure suivante pour effectuer la recherche de pannes du système d'éclairage.
*: Utiliser le GTS
PROCÉDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2.
ANALYSE DU PR ...
Lorsque le contacteur de reconnaissance vocale est enfoncé, un signal sonore court est émis mais le système de reconnaissance vocale ne fonctionne pas
PROCÉDURE
1. CONDITION DE LA VERIFICATION
(a) En faisant attention à l'état de la commande vocale, effectuer une opération de reconnaissance vocale.
CONSEIL:
Lorsque la commande vocale est reconnue, le contenu de la commande vocale s'affiche dans la zone d'affichage des résu ...
Data List/active Test
DATA LIST/ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.
CONSEIL: Relever la Data List à l ...
