POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

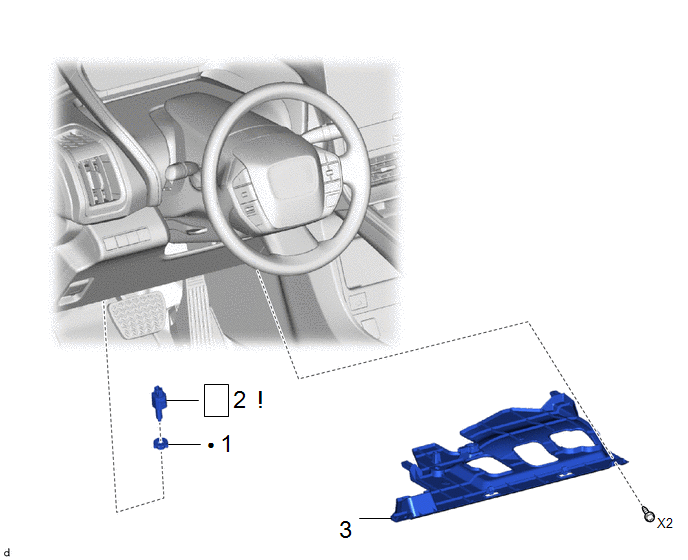

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP |
84345 | - |
- | - |
2 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
84340 |
|
- | - |
3 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP
2. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX DE STOP

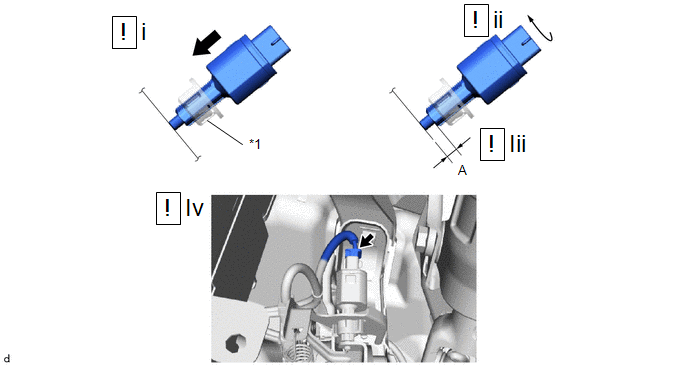

*1 | Dispositif de réglage de fixation de contacteur des feux stop |
- | - |
(1) Introduire l'ensemble de contacteur des feux stop dans le dispositif de réglage de fixation de contacteur des feux stop jusqu'à ce que le corps du contacteur touche légèrement la pédale de frein.
REMARQUE:
Ne pas enfoncer la pédale de frein.
(2) Faire tourner l'ensemble de contacteur des feux stop dans le sens des aiguilles d'une montre d'environ un quatrième d'une rotation.
Torque:
1,5 N·m {1,5 kgf·cm, 13 in·lbf}
(3) Vérifier le niveau de la partie saillante de l'axe.
Quantité de saillie de l'arbre:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 1,5 à 2,5 mm (0,0591 à 0,0984 po) |
- | - |
(4) Brancher le connecteur.
REMARQUE:
Vérifier que le feu stop ne s'allume pas lorsque la pédale de frein n'est pas enfoncée.
3. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
