Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

55606

-

-

-

2

ENSEMBLE DE CONTACTEUR DES FEUX DE STOP

84340

-

-

-

3

DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP

84345

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

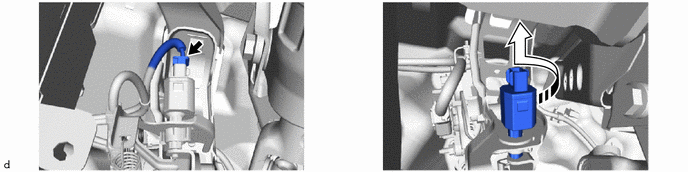

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE FEUX DE STOP

Déposer dans ce sens

-

-

3. DEPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le dispositif de réglage de fixation de contacteur des feux stop.

REMARQUE:

Le dispositif de réglage de fixation de contacteur des feux stop ne doit pas être réutilisé.
