POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

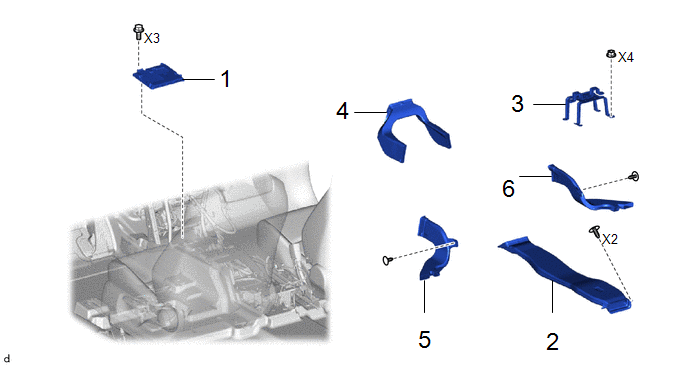

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU D'AIDE AU STATIONNEMENT |
89792C | - |
- | - |
|
2 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
58861B | - |
- | - |
|
3 | SUPPORT DE CONSOLE |
- | - |
- | - |
|
4 | CONDUITE D'AIR ARRIERE N° 1 |
87212 | - |
- | - |
|
5 | CONDUITE D'AIR ARRIERE N° 3 |
87212G | - |
- | - |
|
6 | CONDUITE D'AIR ARRIERE N° 2 |
87212F | - |
- | - |
|

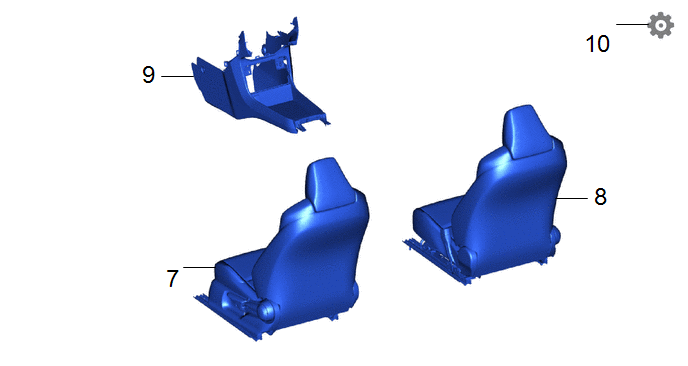

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
7 | ENSEMBLE DE SIEGE AVANT GAUCHE |
- | - |
- | - |
|
8 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |
|
9 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
10 | EFFECTUER LE CALIBRAGE |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ECU D'AIDE AU STATIONNEMENT
2. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1
3. REPOSER LE SUPPORT DE CONSOLE
4. REPOSER LA CONDUITE D'AIR ARRIERE N° 1
5. REPOSER LA CONDUITE D'AIR ARRIERE N° 3
6. REPOSER LA CONDUITE D'AIR ARRIERE N° 2
7. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici .gif)
Cliquer ici
8. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
9. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
10. EFFECTUER LE CALIBRAGE
Cliquer ici
Cliquer ici
Cliquer ici
