POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

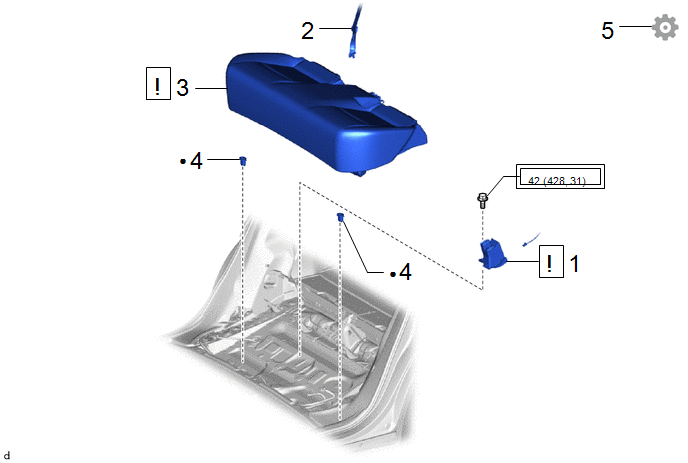

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
73380X |
|
- | - |
2 | ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE |
72693 | - |
- | - |
3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
73350C | - |
- | - |
4 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
5 | VERIFIER LE CHAUFFAGE DE SIEGE |
- | - |
- |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
PROCÉDURE

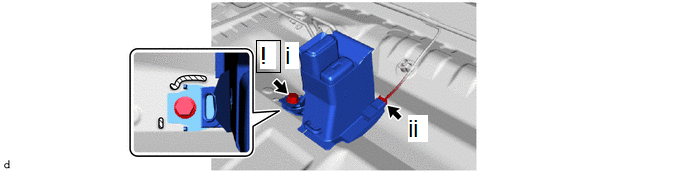

1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
Pièce en saillie | - |
- |
(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité arrière droite à l'aide du boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas faire se chevaucher la pièce d'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité arrière droit et les parties en saillie de la caisse du véhicule.
(2) Brancher le connecteur.
2. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
3. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
4. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
Cliquer ici |
5. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage de siège)
Cliquer ici
