Toyota bZ4X - Manuel de réparation (2021-2024): Mise Au Rebut

MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précédant la mise au rebut peut être assimilé à la gestion de matières dangereuses.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être activé au moyen de l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.

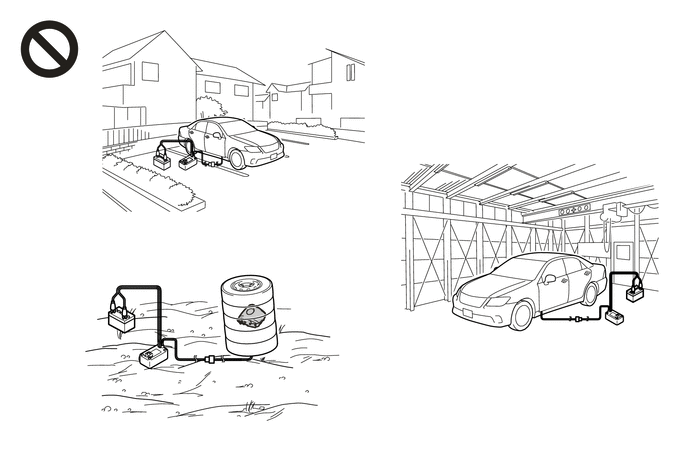

• Ne pas effectuer cette procédure dans un lieu couvert ou sur les routes en mauvais état où la sécurité ne peut pas être assurée. De même, ne pas déployer les pièces du système SRS à proximité de zones résidentielles.
• Si cette procédure est effectuée dans un lieu couvert ou sur des routes en mauvais état où la sécurité ne peut pas être assurée, il y a des risques de blessures. En outre, le bruit du déploiement crée une nuisance sonore pour les riverains.

CONSEIL:

Avant la mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag rideau, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service d'entretien et de réparation du distributeur.

2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG RIDEAU (lorsqu'il est reposé dans le véhicule)

REMARQUE:

• Lors de la mise au rebut de l'ensemble d'airbag rideau, ne jamais utiliser le véhicule du client pour déployer l'airbag rideau.
• Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

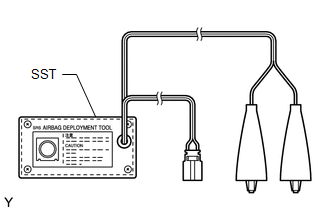

(a) Vérifier le fonctionnement du SST. SST: 09082-00700 Cliquer ici

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

ATTENTION:

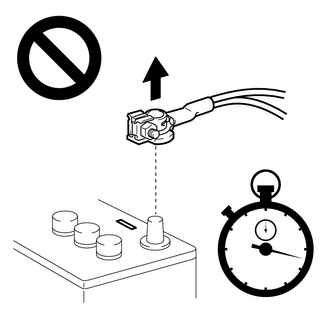

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• En cas de déploiement d'un airbag pour une raison quelconque, cela risque de provoquer un accident grave.

(d) Déposer l'ensemble de ciel de toit.

Cliquer ici

(e) Débrancher le connecteur d'airbag.

(1) A l'aide d'un tournevis dont l'extrémité a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d'airbag.

REMARQUE:

En débranchant un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(f) Poser le SST.

ATTENTION:

• Ne pas déployer l'ensemble d'airbag rideau s'il a des cognements en raison du serrage ou du jeu des boulons de serrage et des agrafes, etc., si le dispositif de gonflage et la pièce de déploiement de l'ensemble d'airbag rideau sont tombés.
• Ne pas déployer l'ensemble d'airbag rideau si la pièce de déploiement est tombée.
• Si l'ensemble d'airbag rideau est déployé alors qu'il y a des cognements ou que des pièces ont subi une chute, l'ensemble d'airbag rideau gauche peut être s'éparpiller et provoquer de graves blessures.

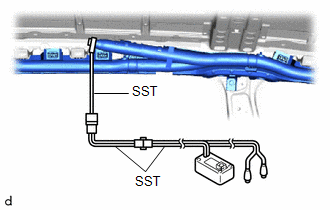

(1) Après avoir raccordé l'un à l'autre les SST suivants, les brancher sur l'ensemble d'airbag rideau. SST: 09082-00700 SST: 09082-00802 09082-10801 09082-20801 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

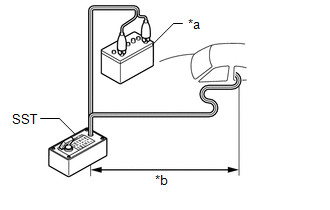

(2) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale arrière du véhicule.

*a Batterie auxiliaire *b 10 m (32,8 po) ou plus

(3) Fermer toutes les portes et fenêtres du véhicule en gardant assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale arrière.

ATTENTION:

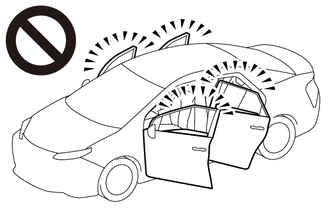

• Ne pas déployer lorsque toutes les portes et les vitres sont ouvertes.
• Si déployé avec toutes les portes et les vitres ouvertes, des gaz et des poussières risquent de pénétrer dans les yeux ou d'être inhalés.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(g) Déployer l'airbag.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

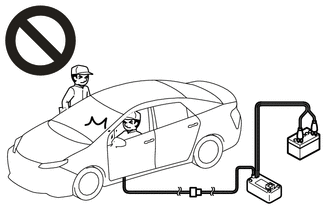

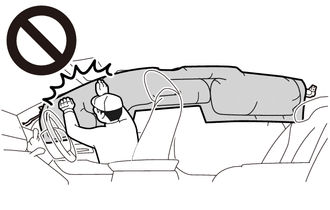

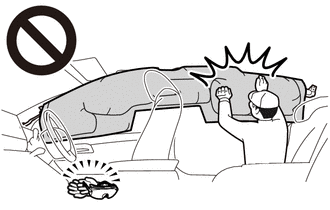

• Ne pas déployer si des personnes se trouvent à l'intérieur ou à proximité du véhicule.
• En cas de déploiement avec des personnes à l'intérieur ou à proximité du véhicule, de graves blessures peuvent survenir.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Déposer l'ensemble d'airbag rideau.

Cliquer ici

ATTENTION:

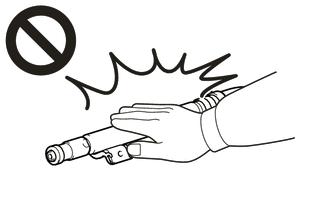

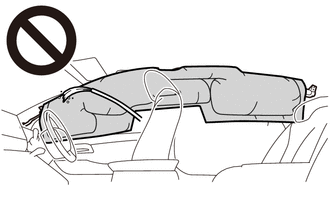

• L'ensemble d'airbag rideau est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.

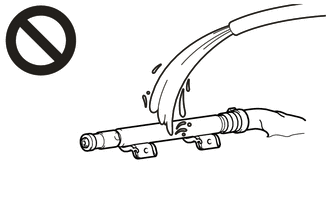

• Ne pas verser d'eau ni d'autre produit sur un ensemble d'airbag rideau qui s'est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag rideau immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.

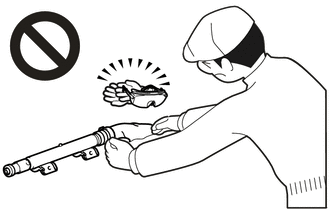

• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag rideau déployé.
• Si l'ensemble d'airbag rideau est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Après la dépose, placer rapidement l'ensemble d'airbag rideau dans un sac en plastique hermétique.

(i) Mettre au rebut l'ensemble d'airbag rideau.

(1) Mettre l'ensemble d'airbag rideau dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.

ATTENTION:

• L'ensemble d'airbag rideau est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ni d'autre produit sur un ensemble d'airbag rideau qui s'est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag rideau immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag rideau déployé.
• Si l'ensemble d'airbag rideau est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.

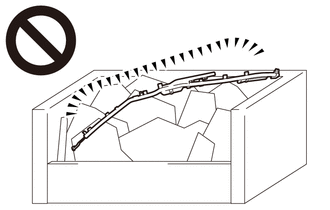

• Ne jamais mettre au rebut un ensemble d'airbag rideau qui ne s'est pas déployé.
• Si un ensemble d'airbag rideau non déployé est mis au rebut, et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG RIDEAU (lorsqu'il n'est pas reposé dans le véhicule)

REMARQUE:

Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST. SST: 09082-00700 Cliquer ici

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Déposer l'ensemble d'airbag rideau.

Cliquer ici

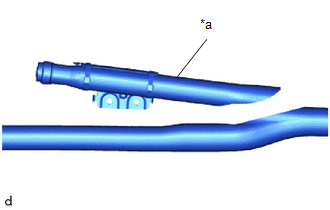

(d) Découper la partie du dispositif de déploiement de l'ensemble d'airbag rideau.

• Porter des gants et des lunettes de protection.
• De la poussière risque de pénétrer dans les yeux ou d'être inhalée.

(e) A l'aide d'un câble torsadé, arrimer l'ensemble d'airbag rideau à un pneu non utilisé.

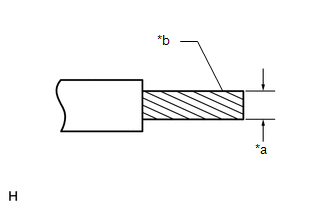

Câble:

Zone de coupe transversale de partie striée du câble

1,25 mm2 (0,0019 po2) ou plus

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag rideau, il risque de se casser net lors du déploiement de l'airbag. Utiliser toujours un câble pour véhicule d'une section d'au moins 1,25 mm2 (0,0019 po2).

CONSEIL:

Pour calculer la surface de la coupe transversale de la partie striée du câble:

Section transversale = 3,14 x (Diamètre)2/4

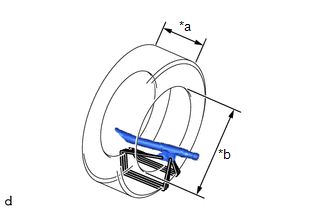

(1) Placer l'ensemble d'airbag rideau dans le pneu, comme indiqué sur le schéma. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 po) ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ont du mou, l'ensemble d'airbag rideau risque de se casser lors du déploiement de l'airbag. REMARQUE: Le déploiement de l'airbag peut endommager le pneu; se servir alors d'un pneu n'ayant plus d'utilité.

*a Largeur *b Diamètre intérieur

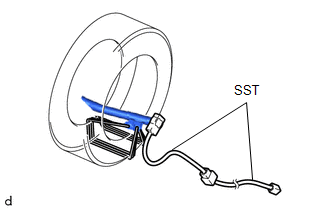

(f) Poser le SST.

(1) Après avoir raccordé l'un à l'autre les SST suivants, les brancher sur l'ensemble d'airbag rideau. SST: 09082-00802 09082-10801 09082-20801

(g) Placer les pneus.

ATTENTION:

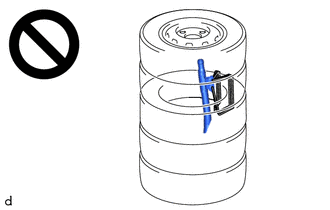

Veiller à ce que les câbles soient bien serrés. Si les câbles ont du mou, l'ensemble d'airbag rideau risque de se casser lors du déploiement de l'airbag.

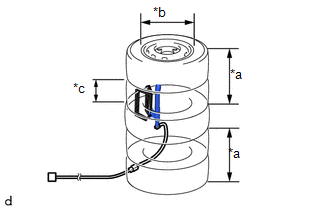

(1) Placer au moins 2 pneus sous celui auquel l'ensemble d'airbag rideau est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 po) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

*a Pneus (2 ou plus) *b Diamètre intérieur *c Largeur

(2) Placer au moins 2 pneus sur celui auquel l'ensemble d'airbag rideau est attaché. Le pneu supérieur doit être posé sur une roue.

REMARQUE:

La jante et les pneus peuvant être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(h) Poser le SST.

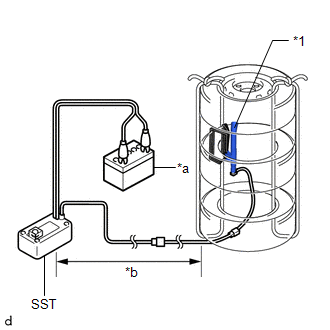

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu.

*1 Ensemble d'airbag rideau *a Batterie auxiliaire *b 10 m (32,8 po) ou plus

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag attaché au pneu.

(i) Déployer l'airbag.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble de'airbag est attaché.

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(j) Mettre au rebut l'ensemble d'airbag rideau.

ATTENTION:

• L'ensemble d'airbag rideau est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ni d'autre produit sur un ensemble d'airbag rideau qui s'est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag rideau immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag rideau déployé.
• Si l'ensemble d'airbag rideau est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble d'airbag rideau qui ne s'est pas déployé.
• Si un ensemble d'airbag rideau non déployé est mis au rebut, et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Retirer l'ensemble d'airbag rideau du pneu.

(2) Mettre l'ensemble d'airbag rideau dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.
