MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précédant la mise au rebut peut être assimilé à la gestion de matières dangereuses.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

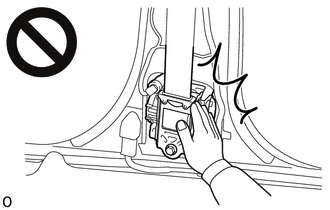

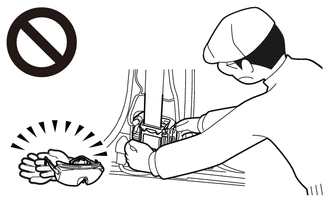

• Porter des gants et des lunettes de protection pour manipuler un ensemble de sangle extérieure de ceinture de sécurité avant dont le prétensionneur s'est déployé.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

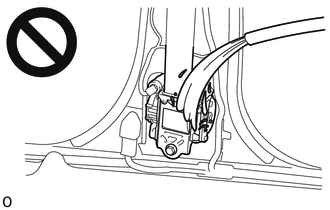

• Ne pas verser d'eau ni d'autre produit sur un ensemble de sangle extérieure de ceinture de sécurité de siège avant avec un prétensionneur déployé.
• Toujours utiliser le SST prescrit pour le déploiement du prétensionneur de ceinture de sécurité (outil de déploiement d'airbag SRS). Effectuer cette opération dans un endroit exempt de parasites électriques.

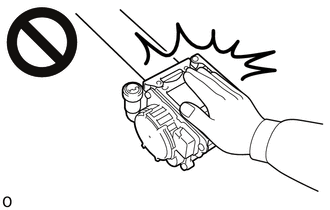

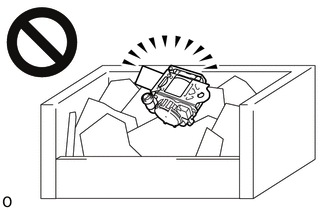

• Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité du siège avant dont le prétensionneur n'a pas été déployé.
• L'ensemble de sangle extérieure de ceinture de sécurité avant produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.

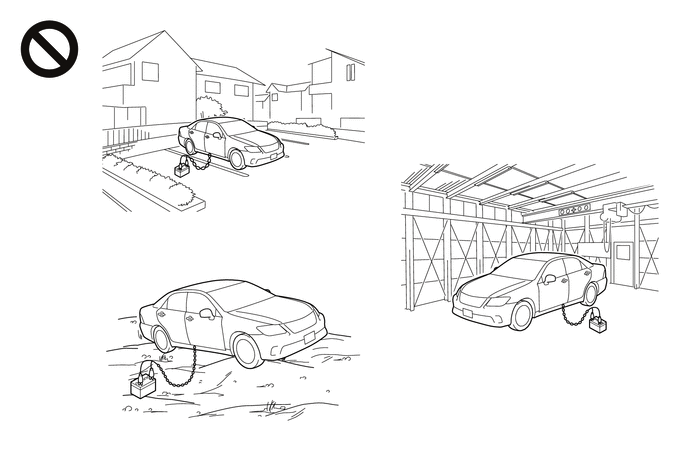

• Lors du déploiement du prétensionneur de ceinture de sécurité, effectuer l'opération à au moins 10 m (32,8 pi) du véhicule.

CONSEIL:

Au moment de mettre à la casse un véhicule équipé d'un prétensionneur de ceinture de sécurité ou de mettre au rebut un ensemble de ceinture extérieure de siège avant avec un prétensionneur de ceinture de sécurité, il faut toujours commencer par déployer le prétensionneur de ceinture de sécurité conformément à la procédure décrite ci-dessous. Si la moindre anomalie survient lors du déclenchement du prétensionneur de ceinture de sécurité, contacter immédiatement le SERVICE D'ENTRETIEN ET DE REPARATION du distributeur.

2. METTRE AU REBUT L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT (lorsqu'il est reposé sur le véhicule)

REMARQUE:

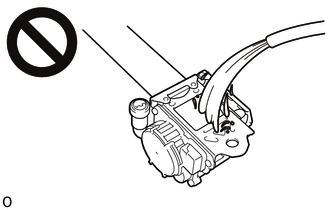

• Lors de la mise au rebut d'une sangle extérieure de ceinture de sécurité avant avec prétensionneur, ne jamais déployer le prétensionneur dans le véhicule du client.
• Veiller à respecter la procédure suivante lors du déploiement d'un prétensionneur de ceinture de sécurité.

CONSEIL:

Prévoir une batterie auxiliaire qui servira d'alimentation électrique pour le déploiement du prétensionneur de ceinture de sécurité.

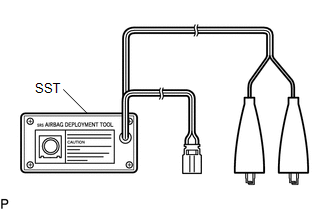

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

Toujours utiliser le SST prescrit lors du déploiement d'un prétensionneur de ceinture de sécurité.

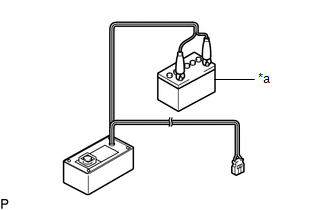

(1) Brancher la fiche rouge du SST sur la borne positive (+) de batterie auxiliaire et la fiche noire sur la borne négative (-) de batterie auxiliaire. CONSEIL: A ce stade, ne pas brancher le connecteur jaune. Il sera branché au prétensionneur de ceinture de sécurité ultérieurement.

*a Batterie auxiliaire

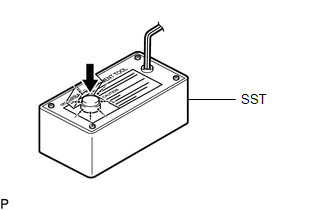

(2) Appuyer sur le contacteur d'activation du SST et vérifier si la LED de ce contacteur s'allume. ATTENTION: Si la LED s'allume quand le contacteur d'activation du SST n'est pas enfoncé, il se peut que l'outil d'entretien spécial (SST) soit défectueux. Dans ce cas, ne pas utiliser le SST défectueux.

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(d) Débrancher le connecteur de prétensionneur de ceinture de sécurité.

(1) Déposer le garnissage inférieur de montant central.

Cliquer ici

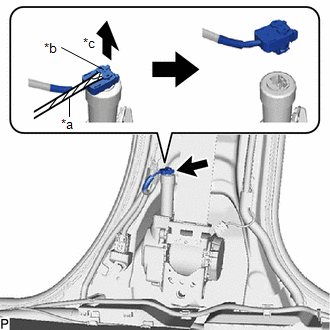

(2) A l'aide d'un tournevis, tirer le bouton de verrouillage comme indiqué sur le schéma, afin de relâcher le verrou et débrancher le connecteur du prétensionneur, comme indiqué sur le schéma. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a Ruban adhésif de protection *b Bouton de verrouillage *c Relâché(e)

(e) Brancher le SST.

(1) Après avoir raccordé les SST suivants entre eux, les brancher sur le prétensionneur de ceinture de sécurité.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-20801

REMARQUE:

Pour éviter d'endommager le connecteur de SST ou le faisceau de câbles, ne pas verrouiller le verrouillage secondaire du connecteur de prétensionneur.

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'avant du véhicule.

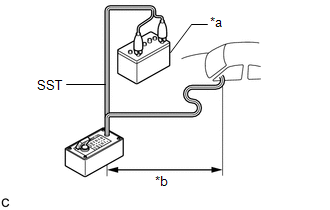

*a	Batterie auxiliaire
*b	10 m (32,8 pi) ou plus

ATTENTION:

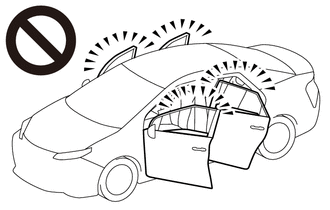

• Ne pas effectuer le déploiement avec les portes ou les fenêtres ouvertes.
• Si le déploiement est effectué avec l'une des vitres ou portes ouverte, il se peut que de la poussière ou du gaz entre en contact avec les yeux ou soit inhalé.

(3) Fermer toutes les portes et les vitres du véhicule.

REMARQUE:

Ne pas endommager le faisceau de câbles de SST.

(f) Déployer le prétensionneur de ceinture de sécurité.

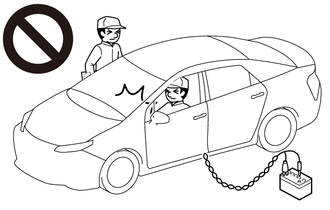

(1) S'assurer que personne ne se trouve à l'intérieur du véhicule ou dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Brancher la fiche rouge du SST sur la borne positive (+) de batterie auxiliaire et la fiche noire sur la borne négative (-) de batterie auxiliaire.

(3) Appuyer sur le contacteur d'activation du SST pour déployer le prétensionneur de ceinture de sécurité.

ATTENTION:

• L'ensemble de sangle extérieure de ceinture de sécurité avant produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.
• Si cette procédure est effectuée en intérieur ou sur une route en mauvais état où la sécurité ne peut pas être assurée, il existe des risques de blessures. En outre, si cette procédure est effectuée à proximité d'une zone résidentielle, les bruits de déploiement risquent de déranger les riverains.

CONSEIL:

Le prétensionneur de ceinture de sécurité se déploie au moment où la LED du SST s'allume.

(g) Mettre au rebut l'ensemble de sangle extérieure de ceinture de sécurité avant.

(1) Déposer l'ensemble de sangle extérieure de ceinture de sécurité avant et le SST.

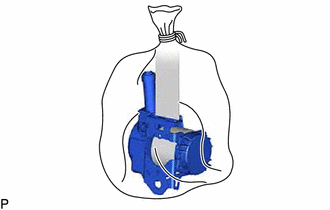

(2) Placer l'ensemble de sangle extérieure de ceinture de sécurité avant dans un sac en plastique, refermer soigneusement le sac et le mettre au rebut comme les autres pièces ordinaires.

ATTENTION:

• L'ensemble de ceinture extérieure du siège avant devient extrêmement chaude lorsque le prétensionneur est déployé, il ne faut donc pas y toucher pendant au moins 30 minutes après le déploiement.
• Ne pas verser d'eau ni d'autre produit sur un ensemble de sangle extérieure de ceinture de sécurité de siège avant avec un prétensionneur déployé.
• Si de l'eau est appliquée sur la ceinture extérieure du siège avant immédiatement après le déploiement, des brûlures peuvent être causées par la vapeur qui en résulte.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de sangle extérieure de ceinture de sécurité de siège avant avec un prétensionneur déployé.
• Si un ensemble de ceinture extérieure de siège avant avec un prétensionneur déployé sans porter de lunettes de sécurité ni de gants, les pièces chaudes peuvent causer des brûlures et la poussière peut pénétrer dans les yeux.
• Après la dépose, enfermer rapidement l'ensemble de sangle extérieure de ceinture de sécurité avant dans un sac en plastique.
• Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité du siège avant dont le prétensionneur n'a pas été déployé.
• Si un ensemble de sangle extérieure de ceinture de sécurité avant dont le prétensionneur ne s'est pas déployé est mis au rebut, et qu'il se déploie accidentellement ensuite, des blessures inattendues risquent d'être causées.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

CONSEIL:

Lors de la mise à la casse d'un véhicule, déployer les prétensionneurs de ceinture de sécurité, puis mettre le véhicule à la casse avec les ensembles de sangle extérieure de ceinture de sécurité avant posés.

3. METTRE AU REBUT L'ENSEMBLE DE CEINTURE EXTERIEURE DU SIEGE AVANT (lorsqu'il n'est pas reposé sur le véhicule)

REMARQUE:

• Lors de la mise au rebut d'une sangle extérieure de ceinture de sécurité avant avec prétensionneur, ne jamais déployer le prétensionneur dans le véhicule du client.
• Veiller à respecter la procédure suivante lors du déploiement d'un prétensionneur de ceinture de sécurité.

CONSEIL:

Prévoir une batterie auxiliaire qui servira d'alimentation électrique pour le déploiement du prétensionneur de ceinture de sécurité.

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

Toujours utiliser le SST prescrit lors du déploiement d'un prétensionneur de ceinture de sécurité.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de batterie auxiliaire et la fiche noire sur la borne négative (-) de batterie auxiliaire. CONSEIL: A ce stade, ne pas brancher le connecteur jaune. Il sera branché au prétensionneur de ceinture de sécurité ultérieurement.

*a Batterie auxiliaire

(2) Appuyer sur le contacteur d'activation du SST et vérifier si la LED de ce contacteur s'allume. ATTENTION: Si la LED s'allume quand le contacteur d'activation du SST n'est pas enfoncé, il se peut que l'outil d'entretien spécial (SST) soit défectueux. Dans ce cas, ne pas utiliser le SST défectueux.

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Déposer l'ensemble de sangle extérieure de ceinture de sécurité avant.

Cliquer ici

(d) Enrouler la sangle de ceinture de sécurité avec l'enrouleur.

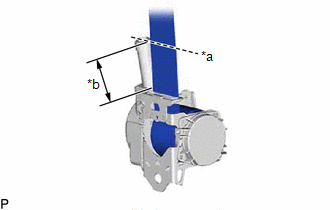

*a Couper *b 100 mm (3,94 po)

(e) Lorsque la sangle de ceinture de sécurité est suffisamment enroulée, la couper à environ 100 mm (3,94 po) de l'enrouleur, comme indiqué sur le schéma.

CONSEIL:

La résistance de l'enrouleur augmente de façon proportionnelle avec la longueur d'enroulement de la sangle de ceinture de sécurité.

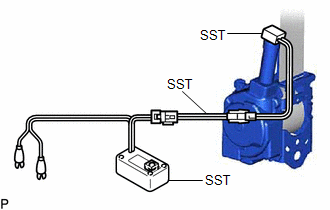

(f) Brancher le SST. (1) Après avoir raccordé les SST suivants entre eux, les brancher sur le prétensionneur de ceinture de sécurité. SST: 09082-00700 SST: 09082-00802 09082-10801 09082-20801 REMARQUE: Pour éviter d'endommager le connecteur de SST ou le faisceau de câbles, ne pas verrouiller le verrouillage secondaire du connecteur de prétensionneur. (2) Placer l'ensemble de sangle extérieure de ceinture de sécurité avant sur le sol et le couvrir d'un ensemble de pneu et de roue inutilisé. REMARQUE: Placer l'ensemble de sangle extérieure de ceinture de sécurité avant comme indiqué sur le schéma. L'ensemble de pneu et de roue risque d'être endommagé par le déploiement du prétensionneur de ceinture de sécurité par conséquent, veiller à utiliser un ensemble de pneu et de roue inutilisé. (3) Placer le SST et le maintenir à au moins 10 m (32,8 pi) de l'ensemble de pneu et roue. REMARQUE: Ne pas endommager le faisceau de câbles de SST.

(g) Déployer le prétensionneur de ceinture de sécurité.

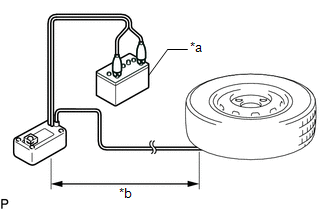

*a	Batterie auxiliaire
*b	10 m (32,8 pi) ou plus

(1) Vérifier que personne ne se trouve dans un rayon maximal de 10 m (32,8 pi) de l'ensemble de pneu et roue.

(2) Brancher la fiche rouge du SST sur la borne positive (+) de batterie auxiliaire et la fiche noire sur la borne négative (-) de batterie auxiliaire.

(3) Appuyer sur le contacteur d'activation du SST pour déployer le prétensionneur de ceinture de sécurité.

ATTENTION:

• L'ensemble de sangle extérieure de ceinture de sécurité avant produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.

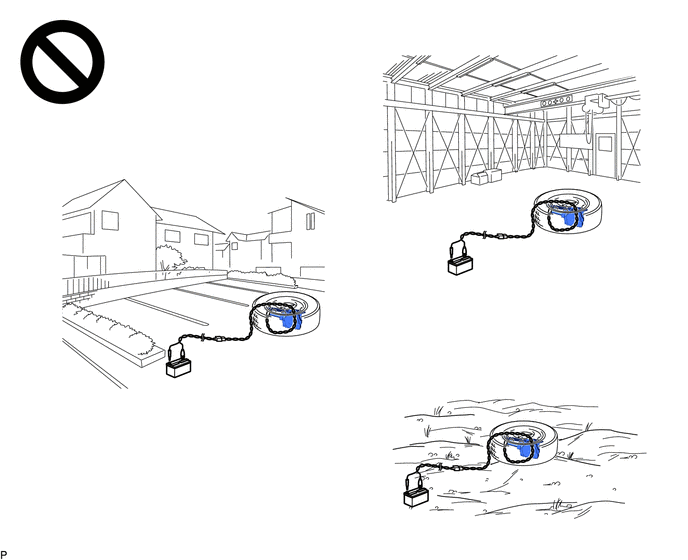

• Si cette procédure est effectuée en intérieur ou sur une route en mauvais état où la sécurité ne peut pas être assurée, il existe des risques de blessures. En outre, si cette procédure est effectuée à proximité d'une zone résidentielle, les bruits de déploiement risquent de déranger les riverains.

CONSEIL:

Le prétensionneur de ceinture de sécurité se déploie au moment où la LED du SST s'allume.

(h) Mettre au rebut l'ensemble de sangle extérieure de ceinture de sécurité avant.

(1) Retirer l'ensemble de pneu et de roue ainsi que le SST.

(2) Placer l'ensemble de sangle extérieure de ceinture de sécurité avant dans un sac en plastique, refermer soigneusement le sac et le mettre au rebut comme les autres pièces ordinaires.

ATTENTION:

• L'ensemble de ceinture extérieure du siège avant devient extrêmement chaude lorsque le prétensionneur est déployé, il ne faut donc pas y toucher pendant au moins 30 minutes après le déploiement.
• Ne pas verser d'eau ni d'autre produit sur un ensemble de sangle extérieure de ceinture de sécurité de siège avant avec un prétensionneur déployé.
• Si de l'eau est appliquée sur la ceinture extérieure du siège avant immédiatement après le déploiement, des brûlures peuvent être causées par la vapeur qui en résulte.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de sangle extérieure de ceinture de sécurité de siège avant avec un prétensionneur déployé.
• Si un ensemble de ceinture extérieure de siège avant avec un prétensionneur déployé sans porter de lunettes de sécurité ni de gants, les pièces chaudes peuvent causer des brûlures et la poussière peut pénétrer dans les yeux.
• Après la dépose, enfermer rapidement l'ensemble de sangle extérieure de ceinture de sécurité avant dans un sac en plastique.
• Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité du siège avant dont le prétensionneur n'a pas été déployé.
• Si un ensemble de sangle extérieure de ceinture de sécurité avant dont le prétensionneur ne s'est pas déployé est mis au rebut, et qu'il se déploie accidentellement ensuite, des blessures inattendues risquent d'être causées.
• Toujours se laver les mains à l'eau une fois l'opération terminée.
