Toyota bZ4X - Manuel de réparation (2021-2024): Mesures De Precaution

MESURES DE PRECAUTION

MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE (-) DE LA BATTERIE AUXILIAIRE

REMARQUE:

MESURES DE PRECAUTION RELATIVES AU SYSTEME DE CLE NUMERIQUE

(a) Avant d'utiliser le système de clé numérique, se reporter au manuel du propriétaire pour la méthode d'utilisation et veiller à respecter toutes les mesures de précaution. Le système de clé numérique risque de ne pas pouvoir être utilisé dans les situations suivantes. Dans ce cas, il est recommandé de porter le sous-ensemble d'émetteur de clé électronique.

MESURES DE PRECAUTION RELATIVES A LA VERIFICATION OU A L'ENREGISTREMENT

(a) Si l'une des conditions suivantes est remplie, le système de clé numérique ne peut pas être utilisé.

En outre, si un astérisque (*) est joint, la clé numérique (clé du propriétaire) ne peut pas être enregistrée.

(b) Si l'une des conditions suivantes est remplie, il est possible que le système de clé numérique ne puisse pas être utilisé.

En outre, si un astérisque (*) est joint, la clé numérique (clé du propriétaire) peut ne pas être en mesure d'être enregistrée.

(c) Dans l'une des situations suivantes, il se peut que le système de clé numérique ne fonctionne pas ou que la plage de connexion ou la plage de fonctionnement BLE soit réduite en fonction de l'environnement des ondes radio.

(d) Lors du diagnostic d'un véhicule chez un concessionnaire, tous les éléments suivants doivent être apportés au concessionnaire par le client.

MESURES DE PRECAUTION A SUIVRE POUR LA PLAGE DE DETECTION/DIAGNOSTIC DE LA CLE NUMERIQUE A L'EXTERIEUR DU VEHICULE

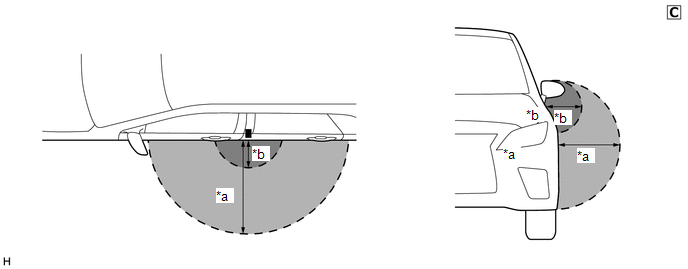

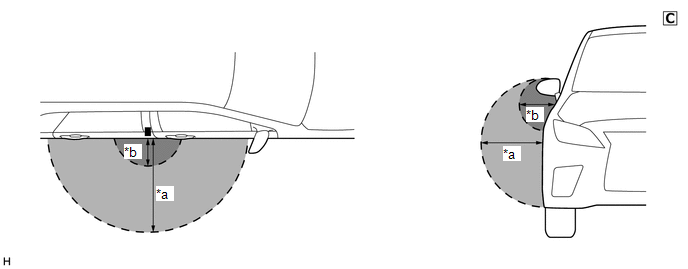

(a) Zone de détection de clé numérique de porte du conducteur/passager avant

(1) Lors du verrouillage/déverrouillage de la porte à l'aide de la fonction d'ouverture, tenir la clé numérique à la main et garder la main dans la plage de détection. Puis actionner la poignée extérieure.

CONSEIL:

*a

Plage de détection de clé numérique

(environ 70 - 100 cm (valeur de référence mesurée à l'aide d'un appareil standard))

*b

Plage de diagnostic de clé numérique

(environ 10 cm (valeur de référence mesurée à l'aide d'un appareil standard))

Les schémas sont donnés uniquement à titre d'exemple.

*a

Plage de détection de clé numérique

(environ 70 - 100 cm (valeur de référence mesurée à l'aide d'un appareil standard))

*b

Plage de diagnostic de clé numérique

(environ 10 cm (valeur de référence mesurée à l'aide d'un appareil standard))

Les schémas sont donnés uniquement à titre d'exemple.

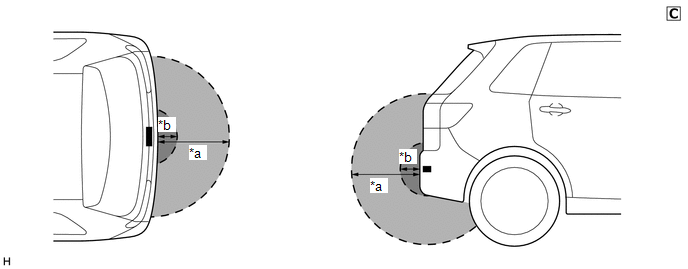

(2) Plage de détection de clé numérique de porte de coffre

Lors de l'ouverture de la porte de coffre à l'aide de la fonction d'ouverture, tenir la clé numérique dans la main et garder la main dans la plage de détection de la clé numérique. Puis actionner le contacteur d'ouverture de porte de coffre. Lors du verrouillage de la porte de coffre à l'aide de la fonction d'ouverture, tenir la clé numérique dans la main et garder la main dans la plage de détection de la clé numérique. Puis actionner le contacteur de verrouillage de porte de coffre.

CONSEIL:

La portée de la zone de détection de clé numérique varie fortement en fonction du type de dispositif de clé numérique, de la façon dont le dispositif est maintenu et de l'environnement, etc.

*a

Plage de détection de clé numérique

(environ 70 - 100 cm (valeur de référence mesurée à l'aide d'un appareil standard))

*b

Plage de diagnostic de clé numérique

(environ 10 cm (valeur de référence mesurée à l'aide d'un appareil standard))

Les schémas sont donnés uniquement à titre d'exemple.

MESURES DE PRECAUTION RELATIVES A LA PLAGE DE FONCTIONNEMENT DANS LE VEHICULE

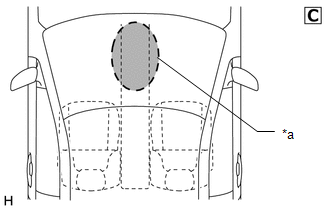

(a) La plage de fonctionnement à l'intérieur du véhicule se situe au-dessus de la console centrale près du récepteur de clé numérique BLE à l'intérieur du véhicule. Lors du changement de mode d'alimentation électrique pour démarrer le système de commande hybride, etc., maintenir la clé numérique dans la plage de fonctionnement à l'intérieur du véhicule.

*a

Plage de fonctionnement à l'intérieur du véhicule

Les schémas sont donnés uniquement à titre d'exemple.

MESURES DE PRECAUTION POUR LE MODE D'ECONOMIE D'ENERGIE

(a) Si le véhicule reste inutilisé pendant un certain temps, le véhicule passe en mode d'économie d'énergie.

Mode

DESCRIPTION

Mode d'économie d'énergie 1

Conditions de démarrage
  • Après un changement de mode de source d'alimentation électrique (ON à OFF), le mode de source d'alimentation électrique ne passe pas en position ON pendant 5 jours (120 heures) minimum.
Commande d'économie d'énergie
  • Arrêt de la transmission du signal de récepteur de clé numérique BLE. Il est possible d'effectuer le verrouillage/déverrouillage de porte en touchant le capteur de verrouillage/déverrouillage de l'ensemble de poignée extérieure de porte. (Toutefois, après avoir touché le capteur de verrouillage/déverrouillage, il peut nécessiter environ 4 secondes à verrouiller/déverrouiller.)
Conditions d'arrêt de la commande d'économie d'énergie
  • Mode de source d'alimentation électrique activé

Mode d'économie d'énergie 2

Conditions de démarrage
  • Après un changement de mode de source d'alimentation électrique (ON à OFF), le mode de source d'alimentation électrique ne passe pas en position ON pendant 14 jours (336 heures) minimum.
Commande d'économie d'énergie
  • Arrêt de la transmission du signal de récepteur de clé numérique BLE. Il est possible d'effectuer le verrouillage/déverrouillage de porte en touchant le capteur de verrouillage/déverrouillage de l'ensemble de poignée extérieure de porte. (Toutefois, après avoir touché le capteur de verrouillage/déverrouillage, il peut nécessiter environ 4 secondes à verrouiller/déverrouiller.)
Commande d'économie d'énergie
  • Arrêt de la transmission du signal de récepteur de clé numérique BLE.
  • La connexion entre la clé numérique BLE et le véhicule s'arrête.
Conditions d'arrêt de la commande d'économie d'énergie
  • Mode de source d'alimentation électrique activé

Mode d'économie d'énergie 3

Conditions de démarrage
  • La clé numérique se trouve dans la zone de détection de clé numérique extérieure pendant 10 minutes minimum.
Commande d'économie d'énergie
  • Arrêt de la transmission du signal de récepteur de clé numérique BLE.
Conditions d'arrêt de la commande d'économie d'énergie
  • Les portes se verrouillent/déverrouillent à l'aide de la fonction à distance.
  • Les portes se verrouillent/déverrouillent en touchant le capteur de verrouillage/déverrouillage de l'ensemble de poignée extérieure de porte.

MESURES DE PRECAUTION RELATIVES A L'UTILISATION DU GTS

(a) Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie.

Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.

(b) Lors du branchement du GTS, la vitesse du véhicule doit être inférieure à 5 km/h. Si la vitesse du véhicule est de 5 km/h minimum, le GTS et l'ECU de certification ne peuvent pas communiquer.

MESURES DE PRECAUTION RELATIVES A L'ENREGISTREMENT

(a) En cas de remplacement de l'une des pièces suivantes, se reporter à Enregistrement.

Cliquer ici

(1) ECU de certification (ensemble d'ECU de clé intelligente)

(2) Ensemble d'ECU de clé numérique

(3) Ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur)

(4) Ensemble de récepteur de clé numérique intérieur BLE (pour porte du passager avant)

(5) Ensemble de récepteur de clé numérique de compartiment à bagages BLE

(6) Ensemble de récepteur de clé numérique intérieur BLE
