DESCRIPTION

Ce DTC est enregistré lorsqu'un dysfonctionnement de la communication LIN entre l'ensemble d'ECU de clé numérique et l'ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur) est détecté.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Remarque

B27C387

Message de perte de communication avec l'antenne BLE côté conducteur manquant

Dysfonctionnement de la communication LIN entre l'ensemble d'ECU de clé numérique et l'ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur)

  • Ensemble d'ECU de clé numérique
  • Ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur)
  • Faisceau de câbles ou connecteur
Opération de confirmation d'émission de DTC:
  • N'importe quand

Condition du véhicule et fonctionnement du mode de sécurité lorsqu'un dysfonctionnement est détecté

Condition du véhicule lors de la détection d'un dysfonctionnement

Fonctionnement du mode de sécurité en cas de détection d'un dysfonctionnement

La clé numérique se trouve dans la plage de détection de clé numérique du siège du conducteur

  • La fonction d'ouverture de la porte du conducteur ne fonctionne pas

-

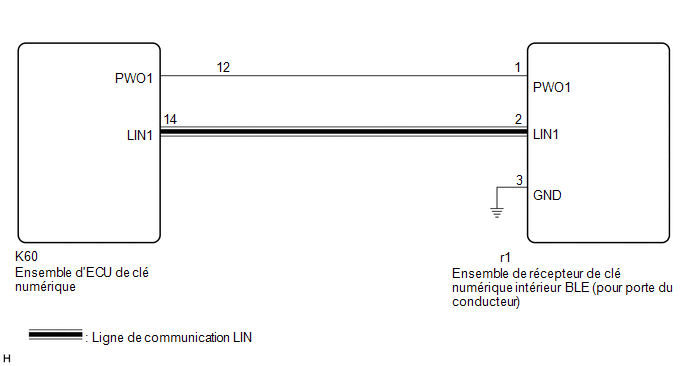

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

VERIFIER LE BRANCHEMENT DU CONNECTEUR

(a) S'assurer que les connecteurs sont correctement branchés sur l'ensemble d'ECU de clé numérique et l'ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur).

OK.:

Les connecteurs sont correctement branchés.

NON OK

BRANCHER LES CONNECTEURS CORRECTEMENT

OK.

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE CLE NUMERIQUE - ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE (POUR PORTE DU CONDUCTEUR) - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K60 de l'ensemble d'ECU de clé numérique.

(b) Débrancher le connecteur r1 de l'ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K60,r1) Cliquer sur Location & Routing(K60,r1) Cliquer sur Connector(K60) Cliquer sur Connector(K60) Cliquer sur Connector(r1) Cliquer sur Connector(r1)

Branchement du tester

Condition

Condition spécifiée

K60-12 (PWO1) - r1-1 (PWO1)

Toujours

En dessous de 1 Ω

K60-12 (PWO1) ou r1-1 (PWO1) - Autres bornes et masse de carrosserie

Toujours

10 kΩ ou plus

K60-14 (LIN1) - r1-2 (LIN1)

Toujours

En dessous de 1 Ω

K60-14 (LIN1) ou r1-2 (LIN1) - Autres bornes et masse de carrosserie

Toujours

10 kΩ ou plus

r1-3 (GND) - Masse de carrosserie

Toujours

En dessous de 1 Ω

(d) Brancher le connecteur K60 de l'ensemble d'ECU de clé numérique.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

3.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE (POUR PORTE DU CONDUCTEUR)

(a) Remplacer l'ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur) par un élément neuf ou en bon état.

Cliquer ici

(b) Supprimer les DTC.

Body Electrical / Smart Key / Clear DTCs.

(c) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC B27C387 n'est pas émis

A

Le DTC B27C387 est émis

B

A

FIN (L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE (POUR PORTE DU CONDUCTEUR) ETAIT DEFECTUEUX)

B

REMPLACER L'ENSEMBLE D'ECU DE CLE NUMERIQUE
