Toyota bZ4X - Manuel de réparation (2021-2024): Haut-parleur D'approche De Vehicule (pour Côté Arrière)

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

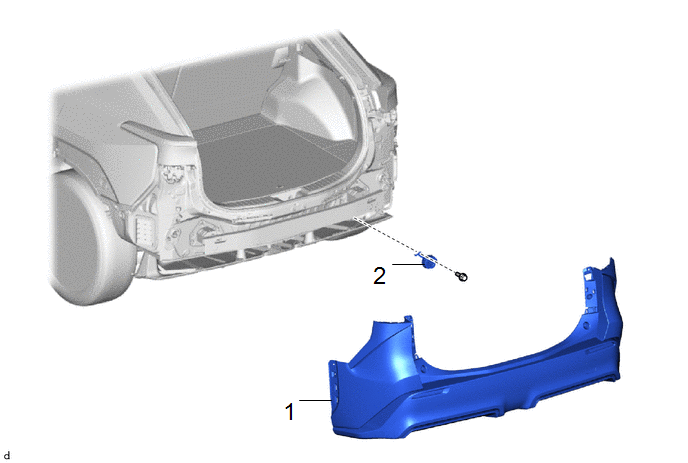

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE PARE-CHOCS ARRIERE

-

-

-

-

2

ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE

86570

-

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

Cliquer ici

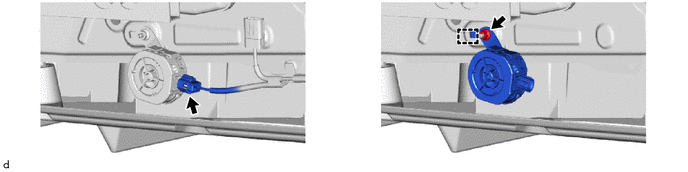

2. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K55) Cliquer sur Location & Routing(K55) Cliquer sur Connector(K55) Cliquer sur Connector(K55)

Branchement du tester

Condition

Condition spécifiée

K55-1 (+) - K55-2 (-)

Toujours

3,2 à 4,8 Ω

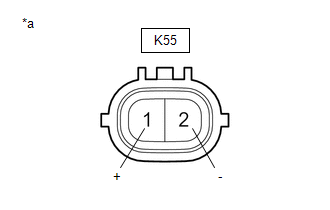

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de haut-parleur d'approche de véhicule)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur d'approche du véhicule.

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

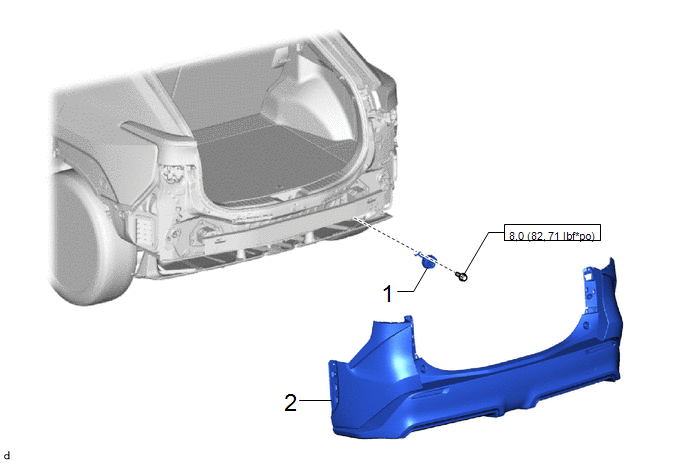

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE

86570

-

-

-

2

ENSEMBLE DE PARE-CHOCS ARRIERE

-

-

-

-

N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE

Torque:

8,0 N·m {82 kgf·cm, 71s in·lbf}

2. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

Cliquer ici
