SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL.

REMARQUE:

Il est nécessaire de payer pour certaines émissions de radio satellite. Un contrat doit être établi entre une société de radio satellite et l'utilisateur. Si le contrat expire, il ne sera plus possible d'écouter l'émission.
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici

PROCÉDURE

1.	VERIFIER LES ENVIRONS

(a) Vérifier si le véhicule se trouve dans une zone de mauvaise réception en raison d'un obstacle au-dessus du véhicule.

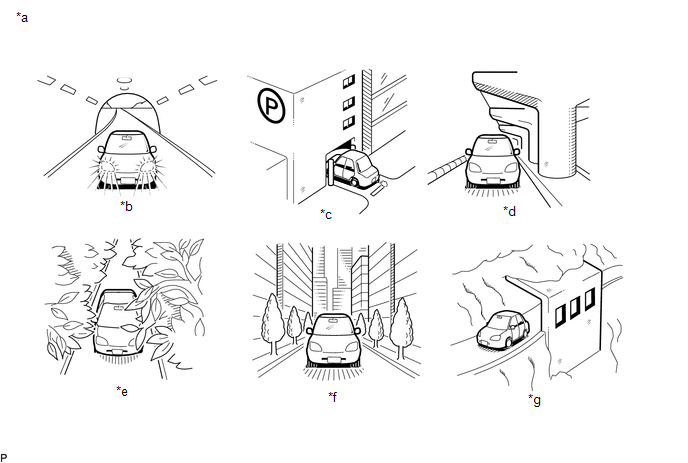

*a	Exemple	*b	Dans un tunnel
*c	Dans un bâtiment	* d	Sous un pont d'autoroute
* e	Dans une forêt ou sur une route bordée d'arbres	* f	Entre des bâtiments élevés
*g	Sous une falaise ou un surplomb	-	-

CONSEIL:

En cas d'obstacle au-dessus du véhicule, par exemple, si celui-ci se trouve dans un bâtiment ou sous un tunnel, la réception ne sera peut-être pas possible.

OK.:

Aucun obstacle au-dessus du véhicule

NON OK

FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE)

OK.

2.	VERIFIER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE

(a) Vérifier si CH001 (émission gratuite) peut être captée.

OK.:

CH001 peut être captée.

NON OK

PASSER AU POINT 6

OK.

3.	VERIFIER LE REGLAGE DE L'AFFICHAGE

(a) Vérifier l'écran d'affichage.

Résultat:

Résultat	Passer au point
"SAT Ch Unauth" s'affiche.	A
"-----" s'affiche.	B
Aucun des messages ci-dessus ne s'affiche.	C

AUCUN TITRE DE CHANSON/PROGRAMME OU NOM D'ARTISTE/CARACTERISTIQUE N'EST ASSOCIE AU CANAL A CE STADE

PASSER AU POINT 6

4.	VERIFIER LES CONDITIONS DU CONTRAT

(a) Vérifier si le contrat de type payant a été renouvelé ou s'il a expiré.

OK.:

Le contrat de type payant est valide.

NON OK

POUR RECEVOIR DES EMISSIONS DE TYPE PAYANT, UN CONTRAT DOIT ETRE CONCLU AVEC UNE SOCIETE DE RADIO SATELLITE

OK.

5.	ACTUALISER L'ACTIVATION

(a) Actualiser l'activation en vous reportant au site Internet de la société de radio satellite (https://care.siriusxm.com/retailrefresh_view.action).

OK.:

Le dysfonctionnement disparaît.

CONSEIL:

L'ID de la radio SiriusXM est nécessaire pour actualiser l'activation.
Pour afficher l'ID de la radio SiriusXM, se reporter à l'écran de réglage de la radio SXM et sélectionner "Help and support".

OK.

FIN

NON OK

PASSER A LA ZONE INCRIMINEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

6.	VERIFIER L'AFFICHAGE

(a) Vérifier l'écran d'affichage.

Résultat:

Résultat	Passer au point
"SAT Ck Antenna" s'affiche.	A
"SAT No Signal" s'affiche.	B
"Loading" s'affiche.	B
"SAT Ch Off Air" s'affiche.	C
Une fois que "SAT Ch Unavail" s'affiche, l'écran passe automatiquement à CH001.	D
Aucun des messages ci-dessus ne s'affiche.	e

FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE)

LE CANAL N'EMET AUCUNE EMISSION POUR L'INSTANT. L'EMISSION POURRA ETRE ECOUTEE OU REGARDEE LORSQU'ELLE SERA DE NOUVEAU DIFFUSEE. (VERIFIER AUPRES DE LA STATION DE RADIO)

L'EMISSION DIFFUSEE EST TERMINEE (VERIFIER AUPRES DE LA STATION DE RADIO)

PASSER AU POINT 11

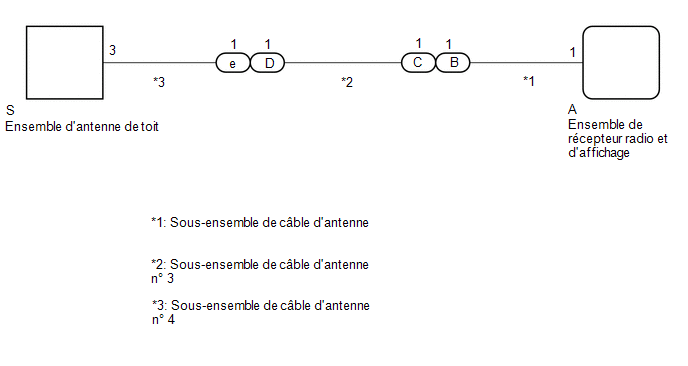

7.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

(a) Débrancher le connecteur d'antenne de l'ensemble d'antenne de toit.

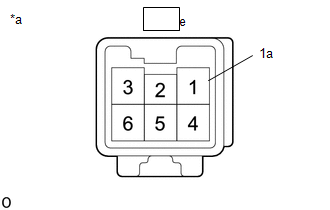

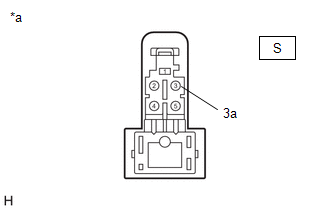

*a	Vue avant du connecteur côté faisceau de câbles (vers l'ensemble d'antenne de toit)

(b) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 3.

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 3)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
S-3 - E-1	Toujours	En dessous de 1 Ω
S-3a - E-1a	Toujours	En dessous de 1 Ω
S-3 - E-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
S-3a ou E-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

OK.

8.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 4.

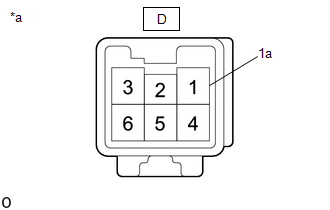

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 4)

(b) Débrancher le connecteur de l'antenne du sous-ensemble de câble d'antenne.

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
D-1 - C-1	Toujours	En dessous de 1 Ω
D-1a - C-1a	Toujours	En dessous de 1 Ω
D-1 - C-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
D-1a ou C-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

OK.

9.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 3.

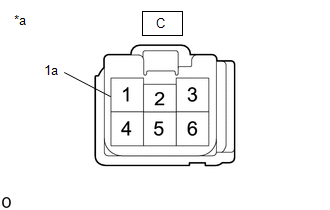

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur d'antenne de l'ensemble de récepteurs de module multimédia.

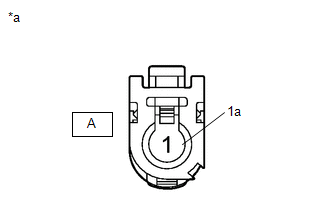

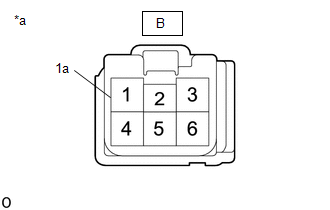

*a	Vue avant du connecteur de faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
B-1 - A-1	Toujours	En dessous de 1 Ω
B-1a - A-1a	Toujours	En dessous de 1 Ω
B-1 - A-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
B-1a ou A-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

OK.

10.	REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne par un élément neuf ou en bon état et vérifier si le problème se reproduit.

Cliquer ici

OK.:

Le dysfonctionnement disparaît.

OK.

FIN (L'ENSEMBLE D'ANTENNE DE TOIT EST DEFECTUEUX)

NON OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

11.	VERIFIER LE CANAL ACTUELLEMENT SELECTIONNE

(a) Vérifier si CH000 est actuellement sélectionné.

OK.:

CH000 est sélectionné.

OK.

FIN (CH000 HAS NO SOUND. SELECTIONNER UN AUTRE CANAL.)

NON OK

PASSER A LA ZONE INCRIMINEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

Message de perte de communication locale avec le MET
