DESCRIPTION

La porte de coffre électrique est commandée par l'ECU de porte du réseau multiplex et le moteur de porte de coffre est entraîné. Pendant le fonctionnement du moteur, la porte de coffre électrique (capteur tactile) utilisée pour la fonction anticoincement recherche d'éventuelles obstructions dues à des corps étrangers, etc. en détectant les variations de résistance dues au contact.

En outre, la vitesse de la porte de coffre est contrôlée à l'aide du capteur d'impulsion (ensemble d'unité de porte de coffre électrique) et si un changement de vitesse est détecté, il est considéré qu'un corps étranger fait obstacle et que le sens de la porte est inversé.

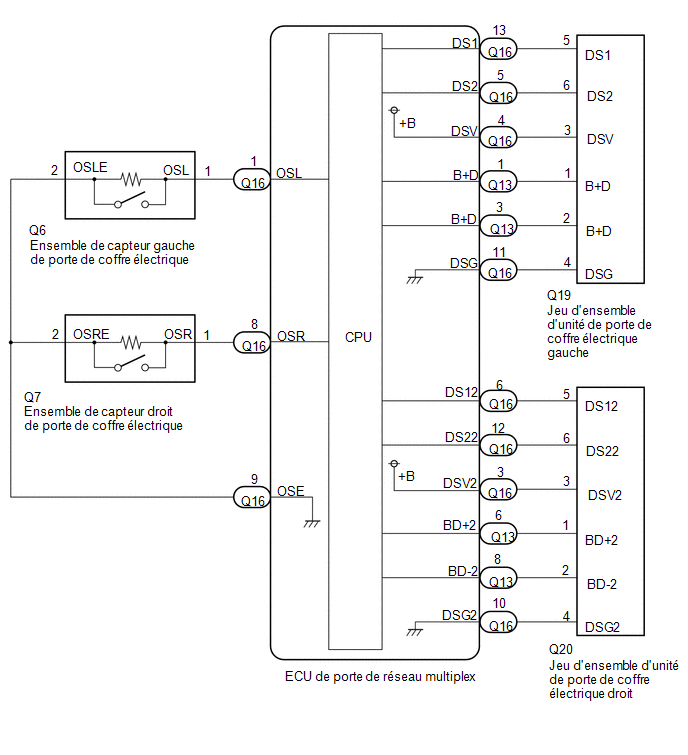

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si l'ECU de porte du réseau multiplex a été remplacé ou si l'un des connecteurs a été débranché, initialiser le système de porte de coffre électrique.

Cliquer ici

PROCÉDURE

1.

VERIFIER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE

(a) S'assurer de l'absence de corps étrangers pouvant interférer avec le fonctionnement de la porte de coffre.

Résultat:

Résultat

Passer au point

Il n'y a pas de corps étrangers

A

Il y a des corps étrangers

B

B

ELIMINER LE CORPS ETRANGER

A

2.

VERIFIER LE FONCTIONNEMENT DE LA PORTE DE COFFRE

(a) Mettre le contacteur principal du système de porte de coffre électrique en position "OFF"

(1) Faire fonctionner l'écran multifonction dans l'ensemble de combiné d'instruments et vérifier l'état de la personnalisation.

CONSEIL:

Sélectionner l'onglet de réglage pour vérifier cela.

Affichage

DESCRIPTION

Par défaut

Réglage

ECU correspondante

Porte de coffre électrique

Fonction qui active ou désactive le fonctionnement de la porte de coffre électrique.

ON

ON ou OFF

ECU de porte de réseau multiplex

(2) S'assurer que la porte de coffre fonctionne librement sans résistance (ne semble pas lourde) lorsqu'elle est ouverte et fermée manuellement.

NON OK

REGLER LA PORTE DE COFFRE

OK.

3.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Utiliser la Liste de data list pour déterminer si l'ensemble de capteur de porte de coffre électrique fonctionne correctement.

Body Electrical > Back Door > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

PBD Touch Sensor RH

Signal d'ensemble de capteur de porte de coffre électrique droit

ON, OFF ou Open

ON: ensemble de capteur de porte de coffre électrique droit enfoncé

OFF: ensemble de capteur de porte de coffre électrique droit non enfoncé

Open: circuit d'ensemble de capteur de porte de coffre électrique droit ouvert

-

PBD Touch Sensor LH

Signal d'ensemble de capteur de porte de coffre électrique gauche

ON, OFF ou Open

ON: ensemble de capteur de porte de coffre électrique gauche enfoncé

OFF: ensemble de capteur de porte de coffre électrique gauche non enfoncé

Open: circuit d'ensemble de capteur de porte de coffre électrique gauche ouvert

-

Body Electrical > Back Door > Data List

Affichage du tester

PBD Touch Sensor RH

PBD Touch Sensor LH

Résultat:

Résultat

Passer au point

Sur l'écran du GTS, ON ou OFF s'affiche en conséquence

A

Sur l'écran du GTS, la fonction ON et OFF ne s'affiche pas en conséquence ou la fonction Open s'affiche pour l'ensemble de capteur de porte de coffre électrique droit

B

Sur l'écran du GTS, la fonction ON et OF ne s'affiche pas en conséquence ou la fonction Open s'affiche pour l'ensemble de capteur de porte de coffre électrique gauche

C

B

PASSER AU POINT 6

C

PASSER AU POINT 8

A

4.

VERIFIER LE SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE GAUCHE

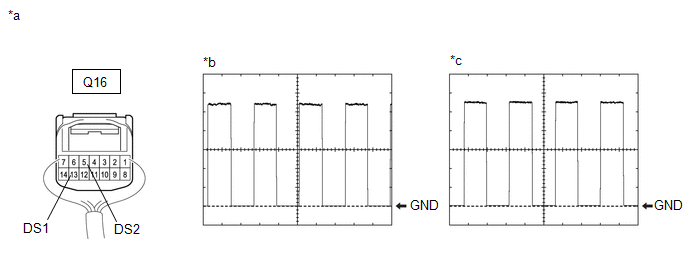

(a) A l'aide d'un oscilloscope, vérifier la forme d'onde de chaque borne depuis l'arrière du connecteur de l'ECU de porte du réseau multiplex.

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de porte de réseau multiplex)

*b

Forme d'onde (CH1)

*c

Forme d'onde (CH2)

-

-

Condition de mesure:

Elément

Condition

Branchement du tester

  • CH1: Q16-13 (DS1) - Masse de carrosserie
  • CH2: Q16-5 (DS2) - Masse de carrosserie

Réglage de l'appareil

2 V/DIV, 2 ms/DIV.

Conditions de fonctionnement du véhicule

Ouvrir et fermer manuellement la porte de coffre.

CONSEIL:

NON OK

REMPLACER LE SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE GAUCHE

OK.

5.

VERIFIER LE SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE DROIT

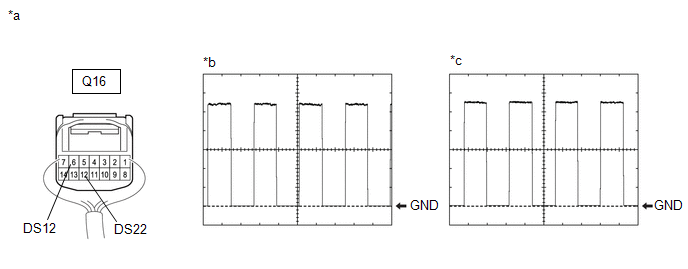

(a) A l'aide d'un oscilloscope, vérifier la forme d'onde de chaque borne depuis l'arrière du connecteur de l'ECU de porte du réseau multiplex.

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de porte de réseau multiplex)

*b

Forme d'onde (CH1)

*c

Forme d'onde (CH2)

-

-

Condition de mesure:

Elément

Condition

Branchement du tester

  • CH1: Q16-6 (DS12) - Masse de carrosserie
  • CH2: Q16-12 (DS22) - Masse de carrosserie

Réglage de l'appareil

2 V/DIV, 2 ms/DIV.

Conditions de fonctionnement du véhicule

Ouvrir et fermer manuellement la porte de coffre.

CONSEIL:

OK.

REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX

NON OK

REMPLACER LE SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE DROIT

6.

VERIFIER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE

OK.

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE DROIT - ECU DE PORTE DU RESEAU MULTIPLEX)

(a) Débrancher le connecteur Q7 de l'ensemble de capteur droit de porte de coffre électrique.

(b) Débrancher le connecteur Q16 de l'ECU de porte de réseau multiplex.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q7,Q16) Cliquer sur Location & Routing(Q7,Q16) Cliquer sur Connector(Q7) Cliquer sur Connector(Q7) Cliquer sur Connector(Q16) Cliquer sur Connector(Q16)

Branchement du tester

Condition

Condition spécifiée

Q7-1 (OSR) - Q16-8 (OSR)

Toujours

En dessous de 1 Ω

Q7-2 (OSRE) - Q16-9 (OSE)

Toujours

En dessous de 1 Ω

Q7-1 (OSR) ou Q16-8 (OSR) - Masse de carrosserie

Toujours

10 kΩ ou plus

Q7-2 (OSRE) ou Q16-9 (OSE) - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

8.

VERIFIER L'ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

OK.

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE GAUCHE - ECU DE PORTE DU RESEAU MULTIPLEX)

(a) Débrancher le connecteur Q6 de l'ensemble de capteur gauche de porte de coffre électrique.

(b) Débrancher le connecteur Q16 de l'ECU de porte de réseau multiplex.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q6,Q16) Cliquer sur Location & Routing(Q6,Q16) Cliquer sur Connector(Q6) Cliquer sur Connector(Q6) Cliquer sur Connector(Q16) Cliquer sur Connector(Q16)

Branchement du tester

Condition

Condition spécifiée

Q6-1 (OSL) - Q16-1 (OSL)

Toujours

En dessous de 1 Ω

Q6-2 (OSLE) - Q16-9 (OSE)

Toujours

En dessous de 1 Ω

Q6-1 (OSL) ou Q16-1 (OSL) - Masse de carrosserie

Toujours

10 kΩ ou plus

Q6-2 (OSLE) ou Q16-9 (OSE) - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Le système d'avertissement de porte de coffre électrique ne fonctionne pas
DESCRIPTION En fonction des conditions de fonctionnement, l'ECU de porte du réseau multiplex fait retentir le signal sonore et transmet un signal de clignotement des feux de détresse à l'ensemble d ...

La porte de coffre électrique ne peut pas fonctionner à l'aide du capteur d'ouverture mains libres
DESCRIPTION L'ensemble de capteur de commande d'ouverture mains libres de porte utilise la communication LIN et arrête la sortie de capteur en fonction de la vitesse du véhicule et des signaux ON (I ...
