Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT

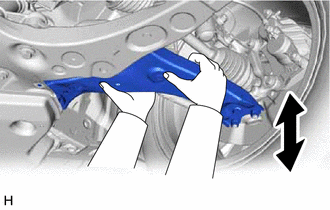

| (a) S'assurer de l'absence de tout jeu. (1) Soulever le véhicule. (2) Déplacer le sous-ensemble de bras inférieur de suspension avant n° 1 vers le haut et vers le bas à la main avec une force de 294 N (30 kgf) minimum pour s'assurer de l'absence de jeu au niveau de l'ensemble de joint à rotule inférieur avant. CONSEIL: Si l'ensemble de joint à rotule inférieur avant est desserré, le remplacer par un nouveau. |
|
Reglage
Liquide De Boite-pont Hybride Q910Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Etant donné que les flexibles avant droit et gauche ne sont pas interchangeables, vérifier le numéro de référence lors de la repose des flexibles avant.
En cas de réutilisation des flexibles avant, utiliser les repères d'iden ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE)
Procédure N° de référence
1 RUBAN ADHÉSIF DE MOULURE N° 2
75896M
- -
2 RUBAN ADHESIF DE MOULAGE N° 1
75896N
- - ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de la caméra de reconnaissance de zone avant sont indiquées ci-dessous. ...
