Toyota bZ4X - Manuel du proprietaire (2021-2024): Frein de stationnement | Maintien du freinage

Vous pouvez serrer et desserrer le frein de stationnement manuellement ou automatiquement.

En mode automatique, le frein de stationnement se serre et se desserre automatiquement. Par ailleurs, même en mode automatique, il reste possible de serrer et desserrer le frein de stationnement manuellement.

Instructions d'utilisation

■ Utilisation du mode manuel

Vous pouvez serrer et desserrer manuellement le frein de stationnement.

et un message s'affiche à l'écran multifonctionnel.

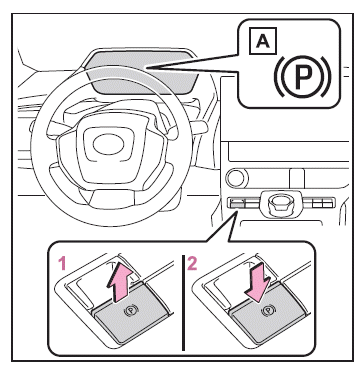

1. Témoin indicateur de frein de stationnement

1. Tirez sur le bouton pour serrer le frein de stationnement

Le témoin de frein de stationnement s'allume.

Tirez longuement sur le bouton du frein de stationnement si survient une urgence où il est nécessaire de serrer le frein de stationnement pendant la marche du véhicule.

2. Poussez sur le bouton pour desserrer le frein de stationnement

• Actionnez le bouton de frein de stationnement tout en appuyant sur la pédale de frein.
• Grâce à la fonction de desserrage automatique du frein de stationnement, vous pouvez le desserrer par un appui sur la pédale d'accélérateur.

Vérifiez que le témoin indicateur de frein de stationnement s'éteint.

Si le témoin indicateur de frein de stationnement clignote, appuyez une nouvelle fois sur le bouton.

■ Activation du mode automatique

Alors que le véhicule est à l'arrêt, tirez longuement sur le bouton de frein de stationnement jusqu'à ce qu'un message s'affiche à l'écran multifonctionnel accompagné d'un signal sonore.

Lorsque le mode automatique est actif, la logique de fonctionnement du frein de stationnement est la suivante.

• Lorsque vous mettez la position de sélection sur une autre position que P, le frein de stationnement se desserre, et le témoin de frein de stationnement s'éteint.
• Lorsque vous mettez la position de sélection sur P, le frein de stationnement se serre, et le témoin de frein de stationnement s'allume.

Agissez sur la position de sélection alors que le véhicule est à l'arrêt et que vous appuyez sur la pédale de frein.

Il peut arriver que la fonction auto soit inopérante si vous agissez trop vite sur la position de sélection. Dans cette situation, serrez manuellement le frein de stationnement.

■ Désactivation du mode automatique

Alors que le véhicule est à l'arrêt, appuyez sur la pédale de frein et sans la relâcher, appuyez longuement sur le bouton de frein de stationnement jusqu'à ce qu'un message s'affiche à l'écran multifonctionnel accompagné d'un signal sonore.

■ Utilisation du frein de stationnement

• Lorsque le contacteur de démarrage n'est pas sur MARCHE, il n'est pas possible de desserrer le frein de stationnement avec son bouton.
• Lorsque le contacteur de démarrage n'est pas sur MARCHE, le mode automatique (serrage et desserrage automatiques du frein de stationnement) n'est pas disponible.

■ Fonction de desserrage automatique du frein de stationnement

Lorsque toutes les conditions suivantes sont remplies en mode manuel, il suffit d'appuyer sur la pédale d'accélérateur pour que le frein de stationnement se desserre.

• La porte conducteur est fermée
• Le conducteur porte sa ceinture de sécurité
• La position de sélection est sur la marche avant ou la marche arrière
• Le témoin indicateur d'anomalie de fonctionnement ou le témoin d'alerte de système de freinage n'est pas allumé.

Pour accélérer, appuyez progressivement sur la pédale d'accélérateur.

Si le frein de stationnement n'est pas libéré lorsque la pédale d'accélérateur est enfoncée, libérez-le manuellement.

■ Fonction de serrage automatique du frein de stationnement

Le frein de stationnement se serre automatiquement dans les conditions suivantes:

• Vous n'appuyez pas sur la pédale de frein
• La porte conducteur est ouverte
• La ceinture de sécurité conducteur n'est pas attachée
• La position de sélection n'est pas sur P ou N (La position de sélection est sur P durant les opérations d'aide au stationnement.) (Sur modèles équipés)
• Le témoin indicateur d'anomalie de fonctionnement ou le témoin d'alerte de système de freinage n'est pas allumé

■ Si le message "Frein de stationnement temporairement non disponible" est affiché à l'écran multifonctionnel

Si vous serrez/desserrez le frein de stationnement plusieurs fois de suite sur une courte période temps, il peut arriver que le système en limite le nombre de manoeuvres pour éviter la surchauffe. Si cela se produit, abstenez- vous d'utiliser le frein de stationnement.

Le fonctionnement normal du système se rétablit après 1 minute environ.

■ Si le message "Frein de stationnement non disponible" est affiché à l'écran multifonctionnel

Agissez sur le bouton de frein de stationnement.

Si le message ne disparaît pas après plusieurs actions sur le bouton, le système est peut-être défaillant. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

■ Bruit de manoeuvre du frein de stationnement

La manoeuvre du frein de stationnement se signale par un bruit de moteur électrique (ronronnement).

Ce n'est pas le signe d'un mauvais fonctionnement.

■ Témoin indicateur de frein de stationnement

• Selon le mode dans lequel se trouve le contacteur de démarrage, le témoin indicateur de frein de stationnement s'allume et reste allumé comme décrit ci-dessous: MARCHE: Allumé jusqu'au complet desserrage du frein de stationnement.

  Hors MARCHE: Reste allumé environ 15 secondes.

• Lorsque vous mettez le contacteur de démarrage sur arrêt alors que le frein de stationnement est serré, le témoin indicateur de frein de stationnement reste allumé pendant 15 secondes environ.

  Ce n'est pas le signe d'un mauvais fonctionnement.

■ Lorsque le bouton de frein de stationnement est défaillant

Le mode automatique (serrage et desserrage automatiques du frein) est automatiquement désactivé.

■ Signal sonore d'alerte de frein de stationnement serré

Un signal sonore se déclenche si vous roulez avec le véhicule avec le frein de stationnement serré. Le message "Frein de stationnement ACTIVÉ" est affiché à l'écran multifonctionnel. (lorsque le véhicule atteint la vitesse de 5 km/h [3 mph] )

AVERTISSEMENT

■ Lorsque vous stationnez le véhicule

Ne pas laisser un enfant seul à bord du véhicule. Le frein de stationnement pourrait être desserré involontairement et le danger existe que le véhicule se mette à rouler et provoque un accident grave, voire mortel.

■ Bouton de frein de stationnement

Ne placez aucun objet à proximité du bouton de frein de stationnement.

Ces objets pourraient entrer en contact avec le bouton et enclencher accidentellement le frein de stationnement.

■ Fonction de serrage automatique du frein de stationnement

Préférez toujours une utilisation classique du frein de stationnement à la fonction de serrage automatique du frein de stationnement.

Accorder une trop grande confiance à cette fonction pour qu'elle assure seule la sécurité du véhicule peut avoir pour conséquence un accident grave, voire mortel.

NOTE

■ Lorsque vous stationnez le véhicule

Avant de quitter le véhicule, mettez la position de sélection sur P, serrez le frein de stationnement et assurez-vous que le véhicule est totalement immobilisé.

■ Lorsque le système est défaillant

Arrêtez le véhicule en lieu sûr et vérifiez les messages d'alerte.

■ Lorsque la batterie 12 V du véhicule est déchargée

Le système de frein de stationnement est inopérant.

■ Lorsque le frein de stationnement reste serré suite à une défaillance

Rouler avec le frein de stationnement serré entraîne une surchauffe anormale des organes de freinage, avec pour conséquences de moins bonnes performances de freinage et une usure accrue des freins.

Si cela se produit, faites immédiatement inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

Maintien du freinage

Le système de maintien du freinage garde les freins serrés lorsque la position de sélection est sur D ou N avec le système actif et après que vous ayez appuyé sur la pédale de frein pour arrêter le véhicule. Le système desserre les freins lorsque vous appuyez sur la pédale d'accélérateur avec la position de sélection sur D, pour permettre une mise en mouvement en douceur du véhicule.

Activation du système

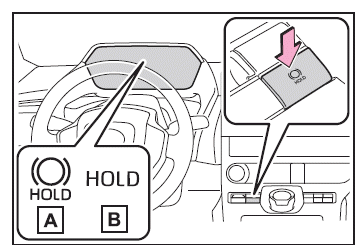

Activation du système de maintien du freinage

Le témoin de veille de maintien du freinage A (vert) s'allume. Pendant que le système maintient les freins serrés, le témoin de maintien actif du freinage B (jaune) est allumé.

■ Conditions de fonctionnement du système de maintien du freinage

Le système de maintien du freinage est inopérant dans les conditions suivantes:

• La porte conducteur n'est pas fermée.
• Le conducteur ne porte pas sa ceinture de sécurité.
• Le message "Frein de stationnement non disponible" ou "Panne de l'EPB. Consultez votre concessionnaire." est affiché à l'écran multifonctionnel.

Si l'une des situations précédemment indiquées est détectée alors que le système de maintien du freinage est actif, celui-ci se désactive et le témoin de veille de maintien du freinage s'éteint. Par ailleurs, si l'une de ces situations est détectée alors que le système tient les freins, un signal sonore se déclenche et un message s'affiche à l'écran multifonctionnel. Le frein de stationnement est alors automatiquement serré.

■ Fonction de maintien du freinage

• Si la pédale de frein est laissée au repos pendant 3 minutes environ après que le système ait commencé à maintenir le freinage, le frein de stationnement est automatiquement serré. Dans ce cas, un signal sonore se déclenche et un message d'alerte s'affiche à l'écran multifonctionnel.
• Il peut arriver que la fonction de maintien du freinage n'arrive pas à tenir le véhicule lorsqu'il est dans une côte abrupte. Dans ce cas, il peut être nécessaire pour le conducteur de freiner lui-même. Le conducteur est informé de cette situation par un signal sonore d'alerte et une indication à l'écran multifonctionnel. Si un message d'alerte s'affiche à l'écran multifonctionnel, prenez-en connaissance et conformez-vous à ses instructions.
• Pour désactiver le système alors qu'il maintient le freinage, appuyez franchement sur la pédale de frein et appuyez une nouvelle fois sur le bouton.

■ Lorsque le frein de stationnement est serré automatiquement alors que le système maintient le freinage

Effectuez l'une ou l'autre des actions suivantes pour desserrer le frein de stationnement:

• Appuyez sur la pédale d'accélérateur. (Le frein de stationnement ne se desserre pas automatiquement sur la ceinture de sécurité n'est pas attachée.)
• Appuyez sur la pédale de frein et sans la relâcher, agissez sur le bouton du frein de stationnement.

Vérifiez que le témoin indicateur de frein de stationnement s'éteint.

■ Lorsqu'une inspection est nécessaire par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable

Lorsque le témoin de veille de maintien du freinage (vert) ne s'allume pas alors que vous avez appuyé sur le bouton de maintien du freinage et que les conditions d'action du système de maintien du freinage sont réunies, le système est peut-être défaillant.

Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Si le message "Panne BrakeHold.

Consultez votre concessionnaire." est affiché à l'écran multifonctionnel

Le système connaît peut-être un mauvais fonctionnement. Faites immédiatement inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Signaux sonores et messages d'alerte

Le système utilise des signaux sonores et messages d'alerte pour signaler la défaillance d'un système ou pour avertir le conducteur de la nécessité d'être attentif. Si un message d'alerte s'affiche à l'écran multifonctionnel, prenez-en connaissance et conformez-vous à ses instructions.

AVERTISSEMENT

■ Lorsque le véhicule est dans une côte abrupte

Soyez prudent lorsque vous utilisez le système de maintien du freinage dans une côte abrupte. Il peut arriver que la fonction de maintien du freinage n'arrive pas à tenir le véhicule dans une telle situation.

■ Lorsque vous êtes à l'arrêt sur une route glissante

Le système est incapable d'arrêter le véhicule dès lors que le potentiel d'adhérence des pneus est dépassé. Ne pas utiliser le système lorsque vous êtes à l'arrêt sur une route glissante.

NOTE

■ Lorsque vous stationnez le véhicule

Le système de maintien du freinage n'est pas conçu pour être utilisé lorsque vous stationnez le véhicule pour une longue durée. Si vous mettez le contacteur de démarrage sur arrêt alors que le système assure le maintien du freinage, les freins risquent de se desserrer, avec pour conséquence une mise en mouvement du véhicule.

Lorsque vous devez agir sur le contacteur de démarrage, appuyez sur la pédale de frein, mettez la position de sélection sur P et serrez le frein de stationnement.
